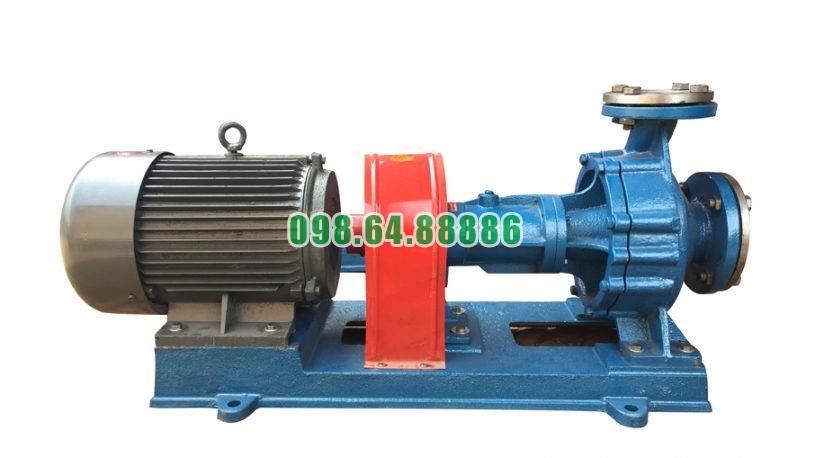

Bơm dầu truyền nhiệt đầu rời RY40-25-160 tốc độ 2.900 vòng/phút, công suất 2.2 kW, lưu lượng 10 m3/h, cột áp 28 m

Khả năng chịu nhiệt độ lên tới 350°C của bơm dầu truyền nhiệt RY40-25-160

Bơm dầu truyền nhiệt RY40-25-160 thuộc dòng bơm RY chuyên dùng để tuần hoàn dầu truyền nhiệt và chất lỏng nóng, với nhiệt độ môi chất có thể lên tới khoảng 350°C trong điều kiện làm việc phù hợp. Khả năng chịu nhiệt này đến từ kết cấu chuyên biệt của cụm thân bơm, trục, hệ thống làm kín, gối đỡ và cơ chế tản nhiệt tự nhiên.

Điểm đáng chú ý là bơm không chỉ cần chịu được dầu nóng tại thân bơm mà còn phải hạn chế lượng nhiệt truyền từ vùng môi chất sang ổ bi và cụm truyền động phía sau.

1. Thân bơm trực tiếp tiếp xúc với dầu nóng

Thân bơm RY40-25-160 là bộ phận chịu nhiệt trực tiếp nhất bởi dầu truyền nhiệt liên tục đi qua khu vực này.

Dòng môi chất di chuyển theo hướng:

Cửa hút DN40 → bánh công tác → khoang thân bơm → cửa xả DN25

Khi dầu làm việc ở nhiệt độ cao, toàn bộ thân bơm và nắp bơm đều chịu tác động nhiệt liên tục. Vì vậy, kết cấu của dòng RY được thiết kế hướng đến môi trường dầu tải nhiệt thay vì sử dụng kết cấu của bơm nước thông thường.

2. Bánh công tác làm việc trực tiếp trong môi chất nhiệt độ cao

Bánh công tác của RY40-25-160 nằm hoàn toàn trong khoang dầu và quay ở tốc độ khoảng 2.900 vòng/phút.

Dầu nóng đi vào tâm bánh công tác, nhận năng lượng rồi được đưa ra phía mép ngoài.

Điều này có nghĩa bánh công tác vừa phải chịu nhiệt vừa phải duy trì chuyển động quay ổn định.

Khi nhiệt độ tiến gần vùng cao của phạm vi làm việc, sự giãn nở nhiệt của các chi tiết càng cần được kiểm soát để bánh công tác không bị ảnh hưởng bởi thay đổi kích thước của cụm bơm.

3. Tách vùng nhiệt cao khỏi cụm ổ bi

Một trong những yếu tố quan trọng giúp RY40-25-160 thích nghi với dầu nhiệt độ cao là cách bố trí cụm ổ trục cách xa thân bơm nóng.

Cấu trúc có thể hình dung:

Thân bơm nóng → nắp bơm → gối đỡ → thân ổ trục → khớp nối → động cơ

Khoảng cách giữa thân bơm và ổ bi giúp hạn chế nhiệt truyền trực tiếp từ dầu nóng đến các chi tiết cần bôi trơn.

Đây là điểm đặc biệt quan trọng khi nhiệt độ môi chất tăng cao.

4. Tản nhiệt tự nhiên giúp kiểm soát nhiệt truyền về phía sau

RY40-25-160 sử dụng tản nhiệt tự nhiên thay vì hệ thống nước làm mát truyền thống.

Nhiệt từ thân bơm truyền dần qua kết cấu trung gian và một phần được giải phóng ra môi trường trước khi đến cụm ổ bi.

Cơ chế có thể mô tả:

Dầu nóng → thân bơm → kết cấu trung gian → tản nhiệt ra môi trường → cụm ổ bi

Nhờ đó, nhiệt độ của dầu không đồng nghĩa với toàn bộ bơm, ổ bi và động cơ đều phải chịu cùng một mức nhiệt.

5. Bảo vệ ổ bi là yếu tố quyết định khi làm việc ở nhiệt độ cao

Hai ổ bi của RY40-25-160 có nhiệm vụ giữ trục ổn định khi quay ở 2.900 vòng/phút.

Ổ bi cần được bảo vệ khỏi nhiệt độ quá cao vì nhiệt có thể ảnh hưởng đến chất bôi trơn, làm tăng ma sát và giảm điều kiện làm việc của ổ.

Do đó, khả năng chịu dầu nóng tới khoảng 350°C không chỉ phụ thuộc vào độ bền của thân bơm mà còn phụ thuộc vào việc ngăn nhiệt truyền quá mức đến hệ thống ổ bi.

Kết cấu tách nhiệt và tản nhiệt tự nhiên của dòng RY giải quyết trực tiếp vấn đề này.

6. Hệ thống làm kín phải đồng thời chịu nhiệt và kiểm soát rò rỉ

Trục RY40-25-160 phải đi xuyên từ khoang chứa dầu nóng ra cụm truyền động.

Vị trí này sử dụng bộ chèn kết hợp với phớt dầu chịu nhiệt để hỗ trợ kiểm soát môi chất quanh trục.

Ở nhiệt độ cao, yêu cầu đối với hệ thống làm kín trở nên khắt khe hơn vì vật liệu phải chịu đồng thời nhiệt, chuyển động quay của trục và tác động của dầu truyền nhiệt.

Việc giữ trục đồng tâm bằng hai ổ bi cũng hỗ trợ bộ làm kín làm việc ổn định hơn.

7. Khả năng chịu 350°C không đồng nghĩa có thể tăng nhiệt đột ngột

Mức nhiệt độ tối đa của môi chất không nên được hiểu là có thể đưa một bơm đang nguội lên 350°C ngay lập tức.

Các bộ phận kim loại của bơm cần có thời gian giãn nở khi nhiệt độ tăng.

Nếu nhiệt độ thay đổi quá nhanh, thân bơm, nắp bơm, trục và các kết cấu liên quan có thể giãn nở với tốc độ khác nhau.

Vì vậy, khi khởi động hệ thống dầu nóng, quá trình tăng nhiệt cần diễn ra có kiểm soát.

8. Quá trình gia nhiệt ban đầu đặc biệt quan trọng

Đối với dòng RY, khi làm nóng bơm cần hạn chế chênh lệch nhiệt độ quá lớn giữa dầu đi vào và thân bơm.

Tốc độ tăng nhiệt cũng cần được kiểm soát, thay vì tăng nhanh trong thời gian ngắn.

Mục tiêu là giúp toàn bộ thân bơm nóng lên tương đối đồng đều.

Có thể hiểu nguyên tắc:

Tuần hoàn dầu → tăng nhiệt từ từ → thân bơm giãn nở dần → đạt nhiệt độ vận hành

Cách vận hành này giúp RY40-25-160 thích nghi tốt hơn khi tiến đến vùng nhiệt độ cao.

9. Tuần hoàn liên tục giúp tránh tích tụ nhiệt cục bộ

Khi dầu đã đạt nhiệt độ cao, dòng tuần hoàn cần được duy trì ổn định.

RY40-25-160 có điểm làm việc khoảng 10 m³/h tại cột áp 28 m, tạo dòng dầu liên tục qua nguồn gia nhiệt và thiết bị sử dụng nhiệt.

Nếu dòng tuần hoàn giảm quá thấp, dầu có thể lưu lại lâu hơn trong những khu vực đang nhận nhiệt.

Điều này làm tăng nguy cơ hình thành vùng nhiệt độ cao cục bộ.

Vì vậy, khả năng chịu nhiệt cao của bơm cần luôn đi cùng với khả năng duy trì lưu lượng phù hợp.

10. Dầu truyền nhiệt cũng phải phù hợp với mức nhiệt vận hành

Bơm có khả năng làm việc với môi chất đến nhiệt độ cao không có nghĩa mọi loại dầu đều có thể sử dụng tới 350°C.

Mỗi loại dầu truyền nhiệt có giới hạn nhiệt độ riêng. Nếu dầu bị sử dụng vượt phạm vi cho phép, môi chất có thể xuống cấp, thay đổi độ nhớt hoặc tạo cặn.

Cặn và sản phẩm phân hủy của dầu có thể ảnh hưởng đến bánh công tác, đường ống và khả năng truyền nhiệt.

Do đó, khi vận hành RY40-25-160 ở nhiệt độ cao phải đồng thời bảo đảm bơm phù hợp và dầu truyền nhiệt cũng phù hợp.

11. Nhiệt độ cao làm yêu cầu làm kín trở nên quan trọng hơn

Khi nhiệt độ dầu tăng, rò rỉ dù nhỏ cũng cần được chú ý nhiều hơn.

Dầu nóng thoát ra ngoài có thể gây nguy hiểm cho người vận hành và ảnh hưởng tới khu vực xung quanh thiết bị.

Vì vậy, ở những hệ thống vận hành nhiệt độ cao, cần đặc biệt theo dõi vùng trục, bộ chèn và phớt.

Nếu lượng rò rỉ tăng bất thường, không nên tiếp tục vận hành kéo dài mà cần kiểm tra tình trạng cụm làm kín.

12. Khả năng chịu nhiệt cao phù hợp với nhiều quá trình gia nhiệt công nghiệp

Phạm vi nhiệt độ cao giúp RY40-25-160 thích hợp với các vòng dầu truyền nhiệt sử dụng cho máy ép nóng, thiết bị sấy, bồn phản ứng, áo gia nhiệt và bộ trao đổi nhiệt.

Trong các ứng dụng này, bơm không trực tiếp tạo nhiệt mà liên tục vận chuyển dầu giữa:

Nguồn nhiệt → thiết bị sử dụng nhiệt → đường hồi → nguồn nhiệt

Khả năng làm việc với dầu nóng giúp bơm duy trì vai trò tuần hoàn trong những quy trình cần nhiệt độ cao hơn đáng kể so với hệ thống nước nóng thông thường.

13. 350°C là giới hạn cần được quản lý, không phải mục tiêu vận hành bắt buộc

Khả năng chịu nhiệt lên tới 350°C thể hiện giới hạn nhiệt độ môi chất của dòng bơm trong điều kiện phù hợp, chứ không có nghĩa RY40-25-160 cần phải thường xuyên vận hành đúng tại 350°C.

Nhiệt độ thực tế phải được lựa chọn theo yêu cầu công nghệ và giới hạn của dầu truyền nhiệt.

Nếu dây chuyền chỉ cần 180°C, 220°C hoặc 280°C thì không có lý do phải nâng dầu lên nhiệt độ cao hơn.

Vận hành đúng nhiệt độ cần thiết sẽ thuận lợi hơn cho cả dầu, bộ làm kín và toàn bộ hệ thống.

Khả năng chịu nhiệt độ lên tới 350°C của bơm dầu truyền nhiệt RY40-25-160 được hình thành từ kết cấu chuyên dụng cho dầu nóng, trong đó thân bơm và bánh công tác trực tiếp chịu nhiệt, còn cụm ổ bi được bố trí cách xa vùng môi chất thông qua gối đỡ và kết cấu tản nhiệt tự nhiên.

Hệ thống chèn kết hợp phớt dầu chịu nhiệt hỗ trợ kiểm soát dầu tại vị trí trục, trong khi hai ổ bi giữ trục ổn định ở tốc độ 2.900 vòng/phút. Nhờ sự phân chia rõ giữa vùng dầu nóng và vùng truyền động, RY40-25-160 có thể thích nghi với những hệ thống gia nhiệt ở nhiệt độ cao.

Tuy nhiên, để khai thác an toàn phạm vi nhiệt độ tới 350°C, cần tăng nhiệt từ từ, duy trì tuần hoàn dầu ổn định, kiểm soát tình trạng làm kín và sử dụng loại dầu truyền nhiệt có giới hạn nhiệt độ phù hợp. Chính sự kết hợp giữa khả năng chịu nhiệt, tản nhiệt tự nhiên và duy trì dòng tuần hoàn liên tục tạo nên đặc tính quan trọng của RY40-25-160 trong các hệ thống gia nhiệt công nghiệp.

Nguyên lý làm việc dạng ly tâm của bơm dầu truyền nhiệt RY40-25-160

Bơm dầu truyền nhiệt RY40-25-160 hoạt động theo nguyên lý ly tâm, sử dụng bánh công tác quay để truyền năng lượng cho dầu truyền nhiệt. Dầu đi vào tâm bánh công tác, được đưa ra phía ngoài nhờ chuyển động quay, sau đó đi qua thân bơm và thoát ra cửa xả. Quá trình này diễn ra liên tục để tạo dòng dầu tuần hoàn trong hệ thống gia nhiệt.

Dầu đi vào tâm bánh công tác

Khi bơm hoạt động, dầu truyền nhiệt từ đường ống hút đi vào cửa hút theo phương dọc trục và tiến đến khu vực tâm của bánh công tác.

Tại đây, dầu bắt đầu tiếp nhận năng lượng từ bộ phận quay. Khi lượng dầu ở tâm liên tục được bánh công tác đưa ra phía ngoài, dầu mới từ đường hút tiếp tục đi vào, tạo nên dòng chảy liên tục qua bơm.

Bánh công tác tạo chuyển động ly tâm

Động cơ 2,2 kW truyền chuyển động qua khớp nối và trục, làm bánh công tác của RY40-25-160 quay ở khoảng 2.900 vòng/phút.

Khi bánh công tác quay, dầu nằm trong các đường dẫn của bánh cũng chuyển động theo. Dầu được đưa từ vùng tâm ra phía vành ngoài, đồng thời nhận thêm năng lượng từ bánh công tác.

Quá trình chính có thể mô tả theo trình tự:

Dầu vào tâm bánh công tác → bánh công tác quay → dầu nhận năng lượng → dầu chuyển ra phía ngoài → đi vào thân bơm.

Đây chính là cơ sở của nguyên lý làm việc dạng ly tâm trên RY40-25-160.

Thân bơm dẫn dòng và tạo áp suất

Sau khi rời bánh công tác, dầu có vận tốc và năng lượng cao hơn. Dòng dầu tiếp tục đi vào phần dẫn dòng bên trong thân bơm.

Tại đây, một phần động năng của dầu được chuyển thành áp năng trước khi dầu được dẫn tới cửa xả. Sự phối hợp giữa bánh công tác và thân bơm giúp RY40-25-160 vừa tạo dòng chảy vừa tạo cột áp để dầu có thể tiếp tục lưu thông trong đường ống.

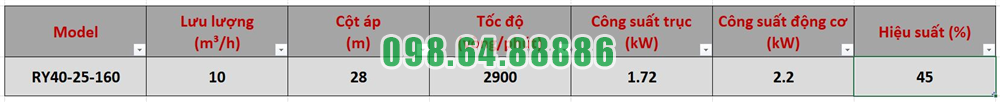

Tại điểm làm việc thiết kế, bơm đạt khoảng 10 m³/h và cột áp 28 m.

Quá trình hút và đẩy dầu diễn ra liên tục

RY40-25-160 là bơm ly tâm nên không vận chuyển dầu theo từng chu kỳ riêng biệt. Khi bánh công tác tiếp tục quay, quá trình hút và đẩy diễn ra đồng thời.

Dầu mới liên tục đi vào tâm bánh công tác, trong khi lượng dầu đã nhận năng lượng được đưa ra phía ngoài và thoát qua cửa xả. Nhờ đó, một dòng dầu ổn định được hình thành trong hệ thống.

Lưu lượng thực tế của bơm không phải lúc nào cũng cố định ở 10 m³/h mà còn phụ thuộc vào tổng trở lực của đường ống, van và thiết bị mà dầu đi qua.

Vai trò của nguyên lý ly tâm trong tuần hoàn dầu nóng

Điểm quan trọng của nguyên lý ly tâm trên RY40-25-160 là biến năng lượng cơ học từ động cơ thành năng lượng của dòng dầu.

Bơm không làm nóng dầu. Nhiệm vụ của nó là tạo chuyển động để dầu đã được gia nhiệt có thể liên tục di chuyển qua hệ thống:

Dầu nóng vào bơm → bánh công tác truyền năng lượng → dầu tăng áp → ra cửa xả → tiếp tục tuần hoàn.

Nguyên lý làm việc dạng ly tâm của bơm dầu truyền nhiệt RY40-25-160 dựa trên quá trình dầu đi vào tâm bánh công tác, nhận năng lượng từ bánh công tác đang quay rồi chuyển ra phía ngoài. Thân bơm tiếp tục dẫn dòng và chuyển một phần động năng thành áp năng trước khi dầu đi ra cửa xả.

Nhờ quá trình này diễn ra liên tục, RY40-25-160 tạo được lưu lượng khoảng 10 m³/h và cột áp 28 m tại điểm thiết kế, đáp ứng nhiệm vụ duy trì dòng dầu nóng tuần hoàn trong hệ thống truyền nhiệt.
