Tìm hiểu cấu tạo chi tiết của dòng Bơm khí hóa lỏng YQB80-5
Trong các hệ thống vận chuyển khí hóa lỏng như LPG và amoniac, cấu tạo của thiết bị đóng vai trò quyết định đến hiệu suất, độ an toàn và độ bền. Tìm hiểu cấu tạo chi tiết của dòng bơm khí hóa lỏng YQB80-5 sẽ giúp hiểu rõ cách thiết bị vận hành hiệu quả trong môi trường áp suất cao và điều kiện khắc nghiệt.
Tổng quan cấu tạo bơm khí hóa lỏng YQB80-5
Bơm khí hóa lỏng YQB80-5 thuộc dòng bơm cánh gạt, hoạt động theo nguyên lý thay đổi thể tích. Cấu tạo của bơm bao gồm nhiều bộ phận chính được thiết kế đồng bộ nhằm đảm bảo vận hành ổn định, kín và an toàn.
Các thành phần chính bao gồm thân bơm, trục bơm, rôto, cánh gạt, hệ thống làm kín và cụm truyền động.
Thân bơm – khung chịu lực và bảo vệ
Kết cấu chắc chắn
Thân bơm được chế tạo từ vật liệu đúc có độ bền cao, giúp chịu được áp suất làm việc lên đến 1.6 MPa. Kết cấu liền khối giúp giảm rung động và tăng độ ổn định khi vận hành.
Thiết kế kín hoàn toàn
Thân bơm được thiết kế kín để ngăn chặn rò rỉ khí hóa lỏng ra ngoài, đảm bảo an toàn và bảo vệ môi trường.
Trục bơm – bộ phận truyền động chính
Trục bơm là bộ phận kết nối trực tiếp với động cơ, truyền chuyển động quay vào bên trong bơm. Trục được gia công chính xác, đảm bảo độ đồng tâm cao để giảm rung động và tăng hiệu suất.
Vật liệu chế tạo trục có khả năng chống mài mòn và ăn mòn, giúp duy trì độ bền lâu dài.
Rôto và cánh gạt – trái tim của bơm
Rôto lệch tâm
Rôto được đặt lệch tâm so với thân bơm, tạo ra sự thay đổi thể tích trong quá trình quay. Đây là yếu tố quan trọng giúp tạo lực hút và đẩy môi chất.
Cánh gạt trượt linh hoạt
Cánh gạt được lắp trong các rãnh của rôto và có khả năng trượt ra vào. Khi rôto quay, lực ly tâm đẩy cánh gạt ép sát vào thành bơm, tạo các khoang kín để vận chuyển môi chất.
Thiết kế này giúp duy trì lưu lượng ổn định và giảm rò rỉ nội bộ.
Hệ thống phớt làm kín
Phớt cơ khí
Phớt cơ khí là bộ phận quan trọng giúp ngăn chặn rò rỉ tại vị trí trục bơm. Hai bề mặt phớt được ép sát với nhau, tạo lớp kín hiệu quả.
Gioăng và vòng đệm
Các gioăng và vòng đệm được bố trí tại các mối nối, giúp tăng cường độ kín và đảm bảo hệ thống không bị thất thoát môi chất.
Cổng hút và cổng xả
Cổng hút
Cổng hút có nhiệm vụ đưa khí hóa lỏng vào bơm. Thiết kế cổng hút đảm bảo dòng chảy vào ổn định, hạn chế xoáy và bọt khí.
Cổng xả
Cổng xả là nơi môi chất được đẩy ra khỏi bơm với áp suất cao. Đường kính đầu vào và đầu ra 4 inch giúp đảm bảo lưu lượng lớn và dễ dàng kết nối với hệ thống đường ống.
Hệ thống truyền động

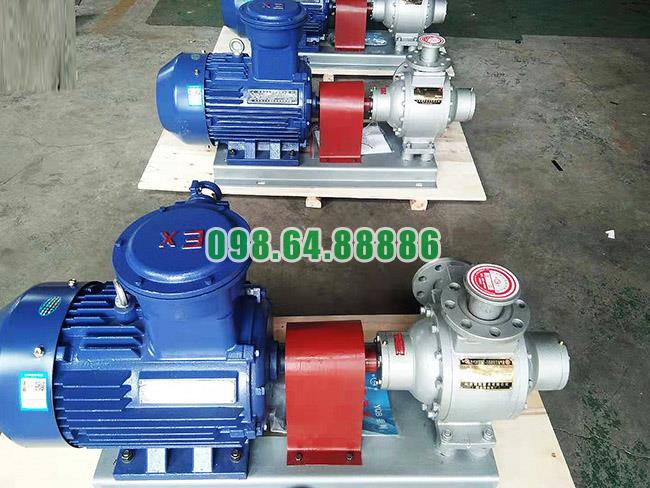

Bơm khí hóa lỏng YQB80-5 sử dụng động cơ YB180L-4 với công suất 18.5 kW. Động cơ được kết nối với trục bơm thông qua khớp nối, giúp truyền động ổn định và hiệu quả.
Động cơ chống cháy nổ đảm bảo an toàn khi làm việc trong môi trường dễ cháy.
Ổ bi và hệ thống bôi trơn
Ổ bi chịu tải
Ổ bi giúp hỗ trợ trục quay, giảm ma sát và tăng độ ổn định. Các ổ bi được thiết kế để chịu tải cao và hoạt động liên tục.
Bôi trơn hiệu quả
Hệ thống bôi trơn giúp giảm mài mòn giữa các bộ phận chuyển động, đảm bảo bơm hoạt động trơn tru và kéo dài tuổi thọ.
Các bộ phận phụ trợ
Ngoài các bộ phận chính, bơm còn có các thành phần như van an toàn, nắp bơm và các chi tiết liên kết. Những bộ phận này giúp kiểm soát áp suất, bảo vệ thiết bị và hỗ trợ vận hành an toàn.
Sự phối hợp đồng bộ giữa các bộ phận
Tất cả các bộ phận trong bơm khí hóa lỏng YQB80-5 được thiết kế và lắp ráp đồng bộ, đảm bảo hoạt động hiệu quả. Sự phối hợp giữa rôto, cánh gạt, hệ thống làm kín và truyền động giúp tạo ra dòng chảy ổn định với chênh lệch áp suất 0.5 MPa.
Tìm hiểu cấu tạo chi tiết của dòng bơm khí hóa lỏng YQB80-5 cho thấy đây là thiết bị được thiết kế tối ưu với các bộ phận chính xác và vật liệu chất lượng cao. Từ thân bơm, trục, rôto, cánh gạt đến hệ thống làm kín và truyền động, tất cả đều góp phần tạo nên hiệu suất và độ an toàn vượt trội.
Việc hiểu rõ cấu tạo giúp người vận hành khai thác hiệu quả bơm khí hóa lỏng YQB80-5, đồng thời nâng cao độ bền và đảm bảo an toàn trong các ứng dụng công nghiệp.
