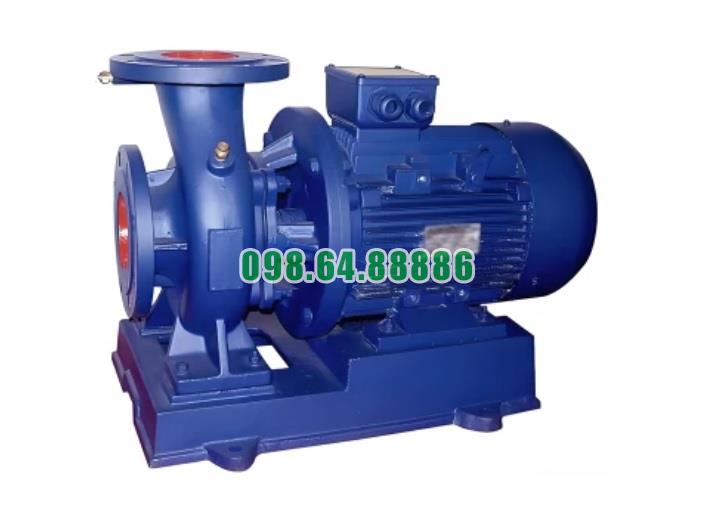

Bơm nước li tâm trục ngang SLW100-ISW100-350

Tải báo giá
• Mã SP
: SLW100-ISW100-350
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 60 - 120 m3/h hoặc 16.7 - 33.3 L/s, đẩy cao từ 142 - 153.6m, năng xuất 57 - 74%, động cơ 90 kw, tốc độ quay 2900 r/min, độ hút sâu 4.0 m, khối lượng 777 kg
Đang xử lý...


Thông tin sản phẩm

Bơm nước li tâm trục ngang SLW100-ISW100-350 có cấu trúc trung gian đơn giản hóa và tăng độ ổn định khi vận hành

Model SLW100-ISW100-350 với lưu lượng 120 m³/h được thiết kế tối ưu nhằm đảm bảo hiệu suất cao, hoạt động ổn định và đáp ứng tốt các yêu cầu khắt khe về độ êm ái, độ đồng tâm và mức độ tiếng ồn thấp.

1. Vận hành êm ái và ít gây tiếng ồn

Bơm SLW100-ISW100-350 đạt được độ êm ái và tiếng ồn thấp nhờ các đặc điểm kỹ thuật sau:

Cánh bơm thiết kế tối ưu

  • Cân bằng động chính xác:
    Bánh công tác được cân bằng động ở mức cao, giúp giảm rung lắc trong quá trình vận hành.
  • Luồng chất lỏng ổn định:
    Các cánh bơm được thiết kế để tối ưu hóa dòng chảy, giảm lực cản và hiện tượng xoáy, từ đó hạn chế tiếng ồn phát ra.

Ổ trục cao cấp

  • Ổ bi giảm ma sát:
    Ổ trục được chế tạo từ vật liệu chịu lực cao, giảm ma sát trong quá trình quay, từ đó giảm tiếng ồn.
  • Hệ thống bôi trơn hiệu quả:
    Sử dụng dầu hoặc mỡ bôi trơn chất lượng cao, đảm bảo vận hành êm ái và tăng tuổi thọ của bơm.

Hệ thống làm kín

  • Phớt cơ khí chất lượng cao:
    Sử dụng phớt cơ khí hoặc các hệ thống làm kín hiện đại, không chỉ giảm rò rỉ mà còn hạn chế tiếng ồn khi hoạt động.

Cấu trúc thân bơm chắc chắn

  • Thân bơm được chế tạo từ gang hoặc thép không gỉ dày dặn, giúp hấp thụ rung động và giảm tiếng ồn trong quá trình vận hành.
  • Thiết kế tối ưu để giảm thiểu cộng hưởng âm thanh từ động cơ và các bộ phận chuyển động.

2. Độ đồng tâm cao của các bộ phận

Độ đồng tâm cao giúp bơm vận hành ổn định, tăng tuổi thọ và giảm hư hỏng. Các yếu tố hỗ trợ độ đồng tâm bao gồm:

Trục bơm chính xác cao

  • Gia công chính xác:
    Trục bơm được gia công với độ chính xác cao, đảm bảo trục và bánh công tác luôn ở trạng thái đồng tâm trong suốt quá trình vận hành.
  • Chất liệu bền bỉ:
    Trục được chế tạo từ thép không gỉ hoặc hợp kim đặc biệt, có khả năng chống biến dạng và chịu lực tốt.

Kết nối chắc chắn

  • Khớp nối trục:
    Sử dụng khớp nối mềm hoặc khớp nối linh hoạt, giúp giảm sai lệch tâm giữa động cơ và bơm.
  • Độ chính xác lắp đặt:
    Quá trình lắp đặt được thực hiện theo các tiêu chuẩn khắt khe, đảm bảo sự đồng trục giữa các bộ phận.

Ổ bi chất lượng cao

  • Ổ bi được đặt đúng vị trí và cân chỉnh chính xác, giúp duy trì độ đồng tâm trong quá trình vận hành, đồng thời giảm ma sát và rung động.

3. Lợi ích của vận hành êm ái và độ đồng tâm cao

  • Hiệu suất cao:
    Giảm tổn thất năng lượng do ma sát hoặc rung động, tăng hiệu suất bơm.
  • Tăng tuổi thọ:
    Hạn chế hao mòn các bộ phận do rung động hoặc sai lệch tâm, kéo dài thời gian sử dụng của bơm.
  • Thân thiện với môi trường làm việc:
    Tiếng ồn thấp tạo ra môi trường làm việc thoải mái hơn, đặc biệt trong các nhà máy hoặc khu vực dân cư.
  • Giảm chi phí bảo trì:
    Vận hành ổn định, đồng tâm cao giúp giảm thiểu các lỗi kỹ thuật và giảm nhu cầu bảo trì thường xuyên

Bơm nước li tâm trục ngang SLW100-ISW100-350 được áp dụng để xử lý chất lỏng ăn mòn trong các ngành công nghiệp

Bơm ly tâm trục ngang SLW100-ISW100-350 không chỉ được thiết kế để bơm nước thông thường mà còn có khả năng xử lý các chất lỏng ăn mòn trong nhiều ngành công nghiệp. Điều này nhờ vào thiết kế tiên tiến và sử dụng các vật liệu chống ăn mòn đặc biệt.

1. Đặc điểm nổi bật của SLW100-ISW100-350 trong xử lý chất lỏng ăn mòn

  1. Vật liệu chống ăn mòn:

    • Các bộ phận tiếp xúc trực tiếp với chất lỏng, như cánh bơm, vỏ bơm, được làm từ thép không gỉ (Inox 304/316) hoặc vật liệu composite đặc biệt có khả năng chống chịu với các hóa chất ăn mòn như axit, kiềm, hoặc dung môi hữu cơ.
    • Phớt cơ khí (mechanical seal) được thiết kế bằng vật liệu chịu hóa chất, giúp ngăn rò rỉ và tăng độ bền.
  2. Thiết kế bền vững:

    • Động cơ mạnh mẽ với công suất 90 kW, đảm bảo khả năng bơm chất lỏng có độ nhớt và khối lượng riêng cao.
    • Kết cấu trục ngang giúp giảm thiểu sự rung lắc, ổn định khi vận hành với chất lỏng ăn mòn.
  3. Khả năng vận hành linh hoạt:

    • Lưu lượng lớn: Lên tới 120 m³/h, đáp ứng nhu cầu xử lý chất lỏng trong các dây chuyền sản xuất lớn.
    • Cột áp cao: Đẩy nước lên tới 153,6 mét, phù hợp cho các ứng dụng cần điều áp hoặc vận chuyển chất lỏng ở khoảng cách xa.
  4. Hiệu suất cao và tiết kiệm năng lượng:

    • Thiết kế thủy lực tối ưu, giảm thiểu tổn thất năng lượng.
    • Có thể tích hợp tủ điều khiển thông minh để điều chỉnh tốc độ động cơ (VFD), giúp tối ưu hóa hiệu quả năng lượng.

2. Ứng dụng trong các ngành công nghiệp

Bơm SLW100-ISW100-350 được sử dụng rộng rãi trong các ngành công nghiệp xử lý chất lỏng ăn mòn như:

2.1. Công nghiệp hóa chất:

  • Vận chuyển axit, bazơ hoặc các dung môi hữu cơ trong sản xuất hóa chất.
  • Xử lý chất thải hóa học trước khi thải ra môi trường.

2.2. Công nghiệp thực phẩm và đồ uống:

  • Xử lý các dung dịch vệ sinh hoặc khử trùng trong dây chuyền sản xuất.
  • Vận chuyển dung môi hoặc phụ gia thực phẩm có tính ăn mòn nhẹ.

2.3. Công nghiệp dầu khí:

  • Bơm các hợp chất hóa học để xử lý dầu thô hoặc làm sạch đường ống.
  • Vận chuyển nước biển hoặc các dung dịch muối có tính ăn mòn cao.

2.4. Ngành xử lý nước và nước thải:

  • Bơm nước thải công nghiệp chứa hóa chất ăn mòn.
  • Xử lý dung dịch clo, ozone hoặc các hợp chất dùng trong khử trùng nước.

2.5. Công nghiệp dược phẩm:

  • Vận chuyển dung môi và hóa chất sản xuất dược phẩm.
  • Cung cấp chất lỏng cho các quy trình sản xuất vô trùng.

3. Lưu ý khi sử dụng bơm SLW100-ISW100-350 cho chất lỏng ăn mòn

3.1. Chọn đúng vật liệu bơm:

  • Đảm bảo vật liệu cấu tạo của bơm phù hợp với loại chất lỏng cần xử lý, tránh hiện tượng ăn mòn nhanh.
  • Kiểm tra thông số kỹ thuật để đảm bảo khả năng chịu được nhiệt độ và độ nhớt của chất lỏng.

3.2. Vận hành đúng quy trình:

  • Mồi bơm đầy đủ trước khi vận hành để tránh hiện tượng chạy khô, làm hỏng phớt cơ khí.
  • Theo dõi áp suất, lưu lượng, và nhiệt độ trong suốt quá trình vận hành để đảm bảo bơm hoạt động ổn định.

3.3. Bảo trì định kỳ:

  • Làm sạch các bộ phận tiếp xúc với chất lỏng ăn mòn để tránh tích tụ cặn hoặc giảm hiệu suất bơm.
  • Kiểm tra và thay thế phớt cơ khí, vòng bi nếu có dấu hiệu mòn hoặc hỏng.

3.4. Lắp đặt hệ thống phụ trợ:

  • Trang bị hệ thống lọc tại đầu hút để loại bỏ các tạp chất gây hỏng hóc.
  • Sử dụng tủ điều khiển với cảm biến áp suất và nhiệt độ để bơm hoạt động an toàn và hiệu quả.

Bơm ly tâm trục ngang SLW100-ISW100-350 là giải pháp lý tưởng để xử lý chất lỏng ăn mòn trong các ngành công nghiệp nhờ thiết kế hiện đại, vật liệu chống ăn mòn và khả năng vận hành bền bỉ. Việc sử dụng đúng cách và bảo trì định kỳ sẽ giúp kéo dài tuổi thọ bơm, giảm thiểu chi phí vận hành và nâng cao hiệu quả xử lý chất lỏng ăn mòn

Điều kiện làm việc bơm nước li tâm trục ngang SLW100-ISW100-350


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

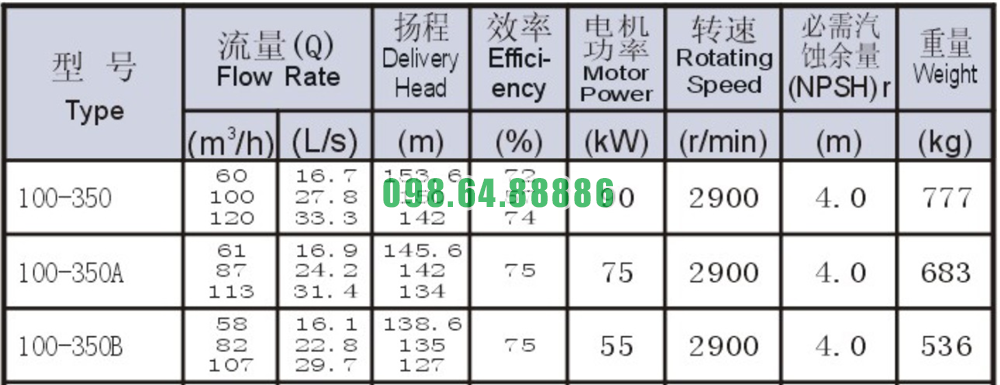

Bảng thông số kỹ thuật bơm nước li tâm trục ngang SLW100-ISW100-350


Đường cong hiệu suất bơm nước li tâm trục ngang SLW100-ISW100-350

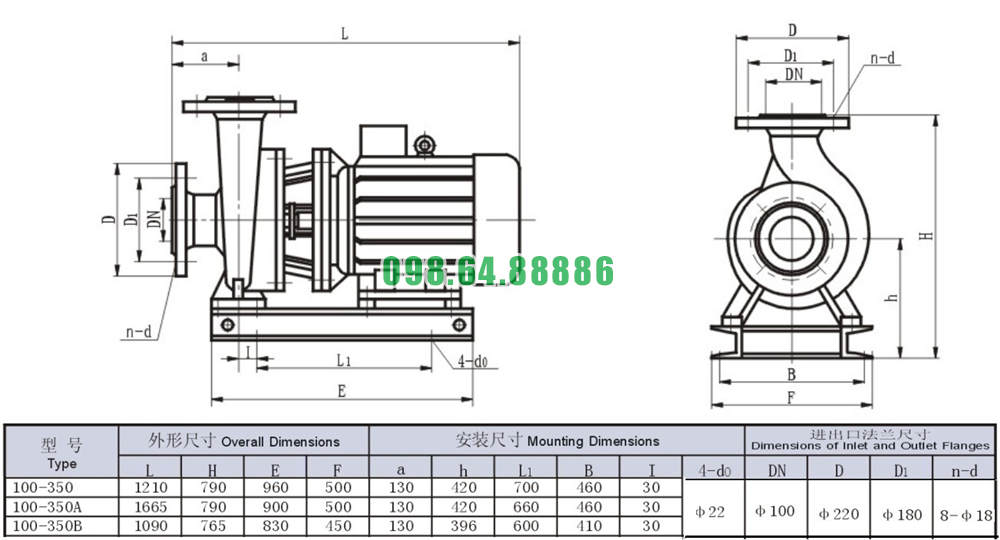

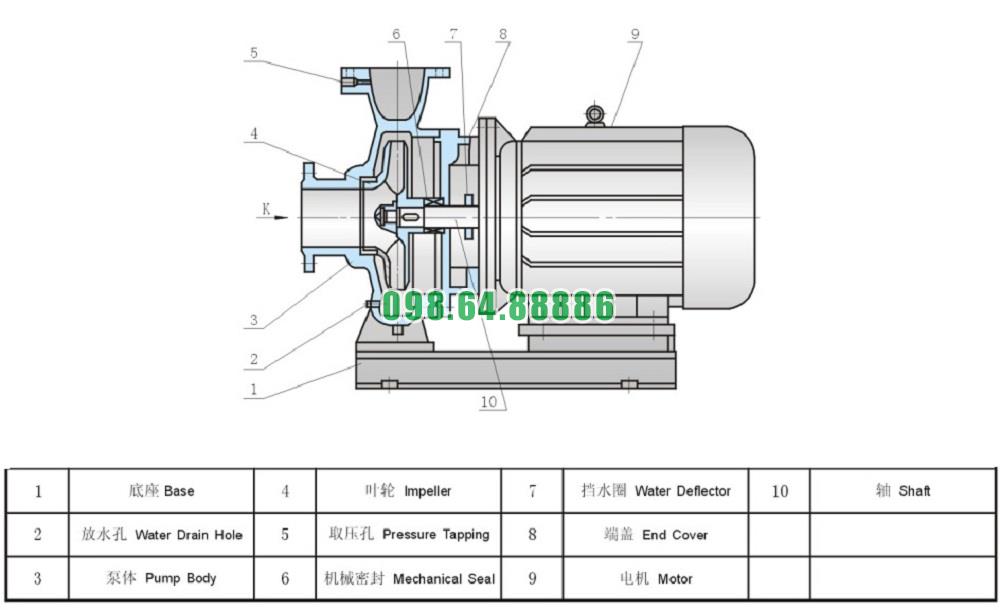

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang SLW100-ISW100-350
