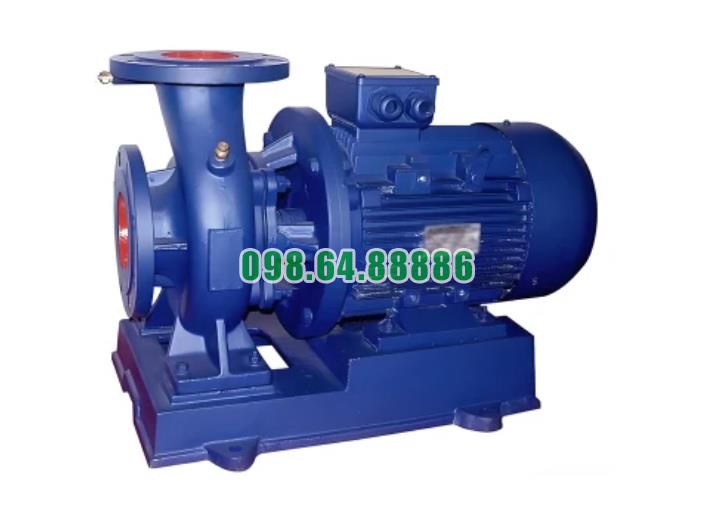

Thiết kế nhỏ gọn của bơm nước trục ngang SLW65-ISW65-100-I lưu lượng 18.1 L/s
Bơm nước ly tâm trục ngang SLW65-ISW65-100-I với lưu lượng 18.1 L/s (tương đương khoảng 65 m³/h) có thiết kế nhỏ gọn với nhiều đặc điểm giúp tiết kiệm không gian và dễ dàng lắp đặt. Dưới đây là những yếu tố chính về thiết kế nhỏ gọn của bơm này:
1. Thiết Kế Trục Ngang
- Tiết Kiệm Không Gian Chiều Cao: Bơm trục ngang có thiết kế cho phép lắp đặt nằm ngang, giúp tiết kiệm chiều cao so với các bơm trục đứng. Điều này làm cho bơm dễ dàng lắp đặt trong các không gian hạn chế về chiều cao, chẳng hạn như dưới các kết cấu hoặc trong các phòng máy có chiều cao thấp.
2. Kích Thước Nhỏ Gọn
- Chiều Dài và Chiều Rộng: Mặc dù có khả năng cung cấp lưu lượng lên đến 18.1 L/s, bơm vẫn được thiết kế với kích thước nhỏ gọn. Điều này giúp bơm dễ dàng tích hợp vào các hệ thống hiện có mà không yêu cầu diện tích lắp đặt lớn.
- Vỏ Bơm Tinh Tế: Vỏ bơm được thiết kế để có kích thước nhỏ gọn, đồng thời vẫn đảm bảo hiệu quả vận hành. Vỏ bơm có dạng hình xoắn ốc giúp hướng dòng chất lỏng một cách hiệu quả mà không làm tăng kích thước của thiết bị.
3. Trục và Cánh Bơm
- Trục Ngắn và Hiệu Quả: Trục bơm ngắn hơn giúp giảm kích thước tổng thể của bơm và làm cho thiết bị nhẹ hơn, đồng thời giảm ma sát và tổn thất năng lượng.
- Cánh Bơm Thiết Kế Tinh Xảo: Cánh bơm được thiết kế để có kích thước tối ưu, giúp tăng hiệu suất mà không làm tăng kích thước của bơm.
4. Kết Nối và Ống Dẫn
- Kết Nối Tiêu Chuẩn: Bơm có các điểm kết nối tiêu chuẩn giúp việc lắp đặt trở nên dễ dàng và tiết kiệm không gian. Các điểm kết nối này thường có kích thước vừa phải để phù hợp với hệ thống ống dẫn mà không cần sử dụng các bộ chuyển đổi lớn.
5. Bảo Trì Dễ Dàng
- Thiết Kế Tiếp Cận Dễ Dàng: Các bộ phận chính của bơm như cánh bơm, phớt bơm, và các bộ phận liên quan được thiết kế để dễ dàng tiếp cận và thay thế. Điều này giảm thiểu thời gian và công sức cần thiết cho bảo trì và sửa chữa.
6. Vỏ Bảo Vệ và Vật Liệu
- Vật Liệu Nhẹ và Bền: Bơm thường được chế tạo từ vật liệu hợp kim nhẹ nhưng bền, giúp giảm trọng lượng tổng thể của thiết bị mà không làm giảm độ bền.
- Vỏ Bảo Vệ: Vỏ bơm được thiết kế để bảo vệ các bộ phận bên trong và giảm kích thước tổng thể, đồng thời đảm bảo rằng thiết bị có thể hoạt động trong các điều kiện khắc nghiệt mà không làm tăng kích thước.
7. Đế Bơm
- Đế Bơm Tinh Gọn: Đế bơm được thiết kế nhỏ gọn và chắc chắn, giúp giữ cho bơm ổn định trong quá trình hoạt động mà không chiếm nhiều diện tích lắp đặt.
8. Điều Chỉnh Tốc Độ
- Tính Linh Hoạt: Nếu bơm tích hợp hệ thống điều khiển tốc độ biến thiên (VFD), kích thước của bơm có thể được giữ nhỏ gọn trong khi vẫn có khả năng điều chỉnh lưu lượng và áp suất theo nhu cầu.
Những yếu tố này giúp bơm nước ly tâm trục ngang SLW65-ISW65-100-I vừa hiệu quả về mặt vận hành, vừa tiện lợi trong việc lắp đặt và bảo trì, đồng thời tiết kiệm không gian lắp đặt trong các ứng dụng khác nhau
Lưu ý khi sử dụng bơm nước trục ngang SLW65-ISW65-100-I lưu lượng 18.1 L/s
Khi sử dụng bơm nước trục ngang SLW65-ISW65-100-I với lưu lượng 18.1 L/s (tương đương với khoảng 65 m³/h), có một số lưu ý quan trọng cần chú ý để đảm bảo hiệu suất hoạt động tốt và kéo dài tuổi thọ của bơm. Dưới đây là các lưu ý và hướng dẫn cần thiết:
1. Lắp Đặt Đúng Cách
Vị Trí Lắp Đặt: Đảm bảo bơm được lắp đặt ở vị trí khô ráo, thoáng mát và tránh xa nguồn nhiệt hoặc các yếu tố có thể gây hư hỏng. Đặt bơm trên nền chắc chắn và cân bằng.
Hệ Thống Đường Ống: Kiểm tra và đảm bảo rằng đường ống hút và xả được lắp đặt chính xác và không có rò rỉ. Đảm bảo rằng các đường ống không bị tắc nghẽn và có kích thước phù hợp với yêu cầu của bơm.
Hướng Dẫn Lắp Đặt: Tuân thủ hướng dẫn lắp đặt của nhà sản xuất để đảm bảo bơm hoạt động hiệu quả.
2. Kiểm Tra Trước Khi Vận Hành
Kiểm Tra Cấp Nước: Đảm bảo bơm được cấp nước đầy đủ trước khi khởi động. Bơm không nên hoạt động khi không có nước (khô) vì điều này có thể làm hỏng các bộ phận.
Kiểm Tra Kết Nối Điện: Đảm bảo rằng các kết nối điện được thực hiện đúng cách và an toàn. Kiểm tra điện áp và dòng điện để đảm bảo bơm hoạt động trong phạm vi thông số kỹ thuật.
3. Vận Hành Bơm
- Khởi Động Từ Từ: Khởi động bơm từ từ để tránh sốc cho hệ thống và giảm áp
lực. Điều này giúp bảo vệ các bộ phận của bơm và hệ thống đường ống.
- Theo Dõi Hiệu Suất: Theo dõi các chỉ số hoạt động của bơm như áp suất, lưu lượng và nhiệt độ. Đảm bảo rằng bơm hoạt động trong phạm vi thiết kế để tránh quá tải hoặc hư hỏng.
4. Bảo Trì và Bảo Dưỡng
Bảo Trì Định Kỳ: Thực hiện bảo trì định kỳ theo hướng dẫn của nhà sản xuất. Kiểm tra và thay thế các bộ phận như vòng bi, phớt, và cánh bơm khi cần thiết.
Vệ Sinh: Làm sạch bơm và khu vực xung quanh để loại bỏ bụi bẩn và cặn bẩn có thể ảnh hưởng đến hiệu suất. Đảm bảo không có vật lạ hoặc cặn bẩn làm tắc nghẽn các bộ phận bên trong bơm.
5. Bảo Đảm An Toàn
Bảo Vệ An Toàn: Sử dụng các thiết bị bảo vệ như cầu dao và công tắc an toàn để ngăn ngừa các sự cố điện hoặc rủi ro khác.
Kiểm Tra Rò Rỉ: Thường xuyên kiểm tra các điểm kết nối và bộ phận để phát hiện và khắc phục rò rỉ sớm.
6. Vận Hành Ổn Định
Điều Chỉnh Áp Suất: Nếu cần thiết, điều chỉnh áp suất của hệ thống để đảm bảo bơm hoạt động ổn định và hiệu quả.
Đảm Bảo Cân Bằng: Đảm bảo rằng bơm được căn chỉnh đúng cách để tránh hiện tượng rung động hoặc tải trọng không đồng đều, điều này có thể gây ra mài mòn không cần thiết.
7. Giải Quyết Sự Cố
Xử Lý Sự Cố: Nếu bơm gặp phải sự cố như tiếng ồn bất thường, rung động, hoặc hiệu suất kém, dừng bơm ngay lập tức và kiểm tra để xác định nguyên nhân và thực hiện các biện pháp khắc phục.
Ghi Chép và Báo Cáo: Ghi chép lại các sự cố và biện pháp khắc phục để theo dõi tình trạng của bơm và cải thiện các quy trình bảo trì.
Điều kiện làm việc bơm nước trục ngang SLW65-ISW65-100-I lưu lượng 18.1 L/s
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998
Bảng thông số kỹ thuật bơm nước trục ngang SLW65-ISW65-100-I lưu lượng 18.1 L/s
Đường cong hiệu suất bơm nước trục ngang SLW65-ISW65-100-I lưu lượng 18.1 L/s

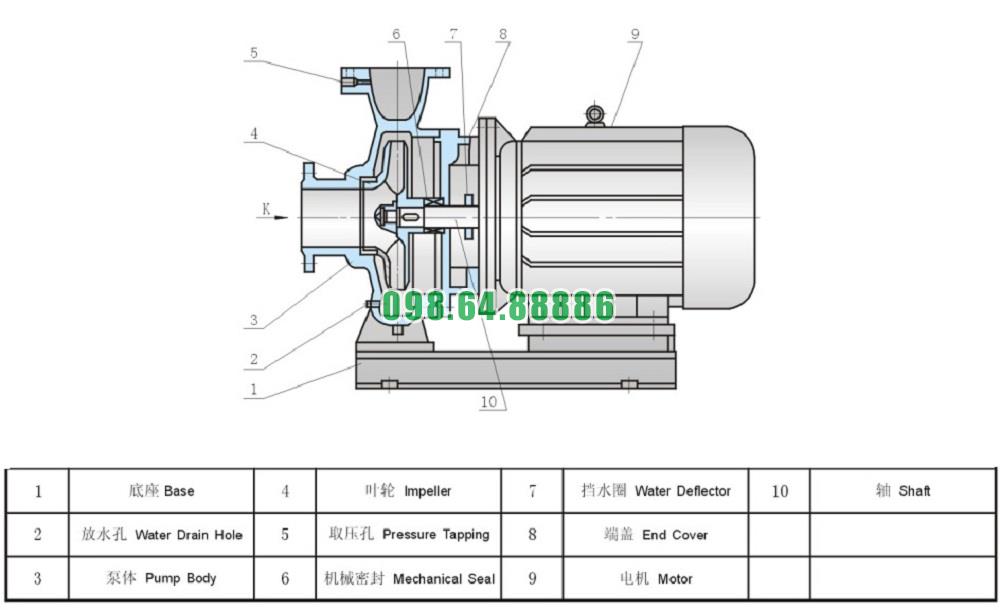

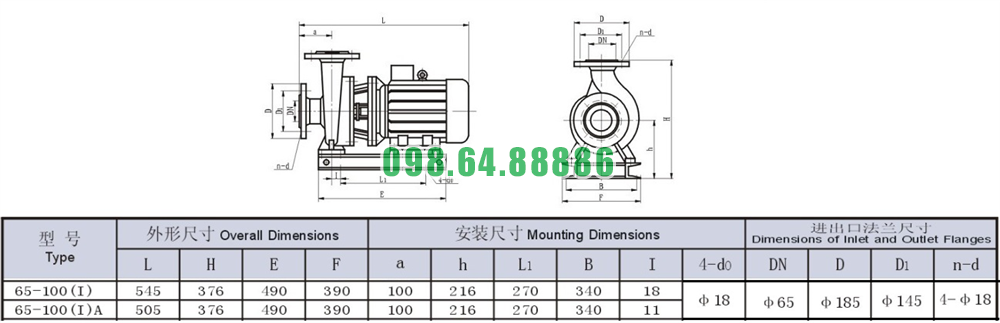

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW65-ISW65-100-I lưu lượng 18.1 L/s
