Máy bơm cấp nước trục đứng, bơm tăng áp, bơm đường ống ISG65-200A, IRG65-200A, 7.5kw, 6.5L/s

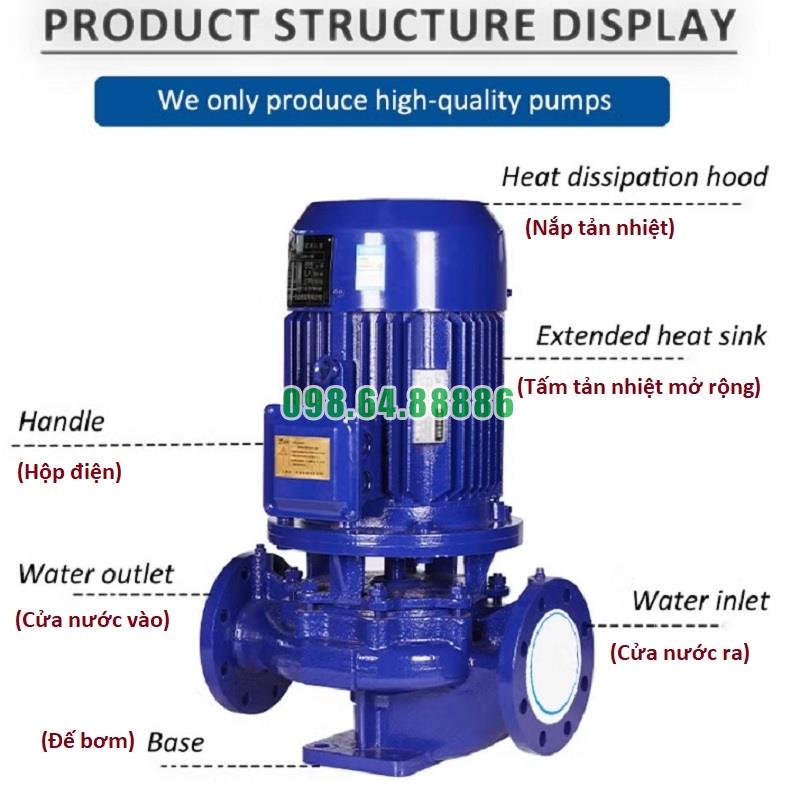

Các bộ phận chính của Bơm cấp nước trục đứng model ISG65-200A, IRG65-200A

Bơm trục đứng ISG65-200A và IRG65-200A được thiết kế tối ưu với kết cấu đơn giản, dễ bảo trì, nhưng vẫn đảm bảo khả năng vận hành mạnh mẽ và ổn định. Dưới đây là các bộ phận chính cấu tạo nên bơm, cùng vai trò chức năng cụ thể:

1. Động cơ điện

• Là bộ phận truyền động, tạo chuyển động quay cho trục bơm.

• Thường là động cơ 3 pha tiêu chuẩn IE2/IE3, có tốc độ quay 1450 hoặc 2900 vòng/phút.

• Có thể sử dụng biến tần để điều chỉnh tốc độ quay, tối ưu hiệu suất.

• Tích hợp quạt gió làm mát ở phía sau.

2. Trục bơm (trục quay)

• Truyền mô-men xoắn từ động cơ đến cánh bơm.

• Được làm từ thép không gỉ hoặc hợp kim cao cấp, đảm bảo độ bền, không cong vênh khi quay tốc độ cao.

• Gắn chặt với cánh bơm thông qua khớp nối hoặc chốt khóa.

3. Cánh bơm (Impeller)

• Là bộ phận trực tiếp tạo ra lực ly tâm để đẩy nước.

• Có thể là cánh kín hoặc bán hở, được chế tạo bằng gang hoặc inox.

• Thiết kế đa tầng cánh (nếu cần áp cao), giúp tăng cột áp mà vẫn tiết kiệm năng lượng.

4. Buồng bơm (Vỏ bơm)

• Chứa nước và tạo đường dẫn hướng dòng chảy từ tâm cánh ra ngoài.

• Thường đúc bằng gang xám, gang cầu hoặc thép không gỉ, tùy ứng dụng.

• Có cửa hút và cửa xả cùng phương (inline) để giảm tổn thất dòng.

5. Phớt cơ khí (Mechanical seal)

• Làm kín giữa trục quay và buồng bơm, ngăn nước rò rỉ ra ngoài.

• Gồm hai mặt tiếp xúc: mặt tĩnh (gắn vỏ) và mặt quay (gắn trục), làm từ carbon – gốm hoặc silicon carbide.

• Hoạt động ổn định trong môi trường nước nóng (IRG) hoặc nước sạch (ISG).

6. Vòng bi – ổ trục

• Hỗ trợ trục quay ổn định, giảm ma sát và tiếng ồn.

• Được bôi trơn bằng mỡ chịu nhiệt hoặc dầu bôi trơn kín, giúp vận hành lâu dài.

• Đặt tại đầu trên (phía động cơ) và đôi khi có thêm ổ đỡ phía dưới (với bơm công suất lớn).

7. Đế bơm – khung bệ (Baseplate)

• Là khung đỡ kết nối giữa động cơ và thân bơm.

• Chịu tải trọng toàn bộ bơm, thường có lỗ bắt bulong cố định xuống sàn.

• Giúp căn chỉnh đồng tâm giữa trục bơm và trục động cơ, đảm bảo độ ổn định khi quay.

8. Mặt bích hút – xả

• Kết nối với đường ống hệ thống.

• Thường dùng tiêu chuẩn mặt bích PN16, DN65, phù hợp cho nước áp cao.

• Có thể lắp thêm van một chiều, van an toàn hoặc cảm biến áp suất tùy ứng dụng.

9. Nắp thân trên – nắp định hướng

• Giữ chặt trục và cánh trong buồng bơm.

• Định hướng lại dòng nước ra cửa xả để giảm thất thoát năng lượng.

• Có thể tháo rời để kiểm tra – thay phớt hoặc bảo trì cánh bơm.

10. Các bộ phận phụ trợ khác

• Cảm biến nhiệt độ: theo dõi nhiệt độ động cơ, chống quá nhiệt.

• Cảm biến rò rỉ nước: cảnh báo sớm khi phớt hỏng.

• Thiết bị giảm rung: như đệm cao su, chân chống rung giúp bơm êm ái.

Tiềm năng ứng dụng Bơm cấp nước trục đứng model ISG65-200A, IRG65-200A

Ứng dụng trong hệ thống cấp nước dân dụng

Bơm cấp nước trục đứng ISG65-200A và IRG65-200A là lựa chọn lý tưởng cho hệ thống cấp nước sinh hoạt tại:

• Chung cư cao tầng

• Tòa nhà văn phòng

• Khu đô thị mới

Nhờ áp lực cao và lưu lượng ổn định, bơm đảm bảo phân phối nước đều đến tất cả các tầng mà không bị giảm áp, ngay cả trong giờ cao điểm sử dụng.

Ứng dụng trong hệ thống tăng áp công nghiệp

Dòng bơm này được sử dụng phổ biến trong:

• Hệ thống tăng áp nhà máy

• Xưởng sản xuất thực phẩm, dược phẩm

• Dây chuyền rửa công nghiệp, hệ thống làm mát

Với thiết kế trục đứng, bơm dễ dàng tích hợp vào hệ thống đường ống dọc theo tường hoặc cột trụ, tiết kiệm diện tích, đặc biệt tại các cơ sở hạn chế không gian.

Ứng dụng trong hệ thống phòng cháy chữa cháy (PCCC)

Với công suất mạnh và cột áp cao, model ISG65-200A và IRG65-200A hoàn toàn đáp ứng các tiêu chuẩn PCCC trong:

• Hệ thống chữa cháy tự động sprinkler

• Máy bơm chính cho trạm bơm PCCC

• Tòa nhà cao tầng và trung tâm thương mại

Ngoài khả năng cấp nước mạnh mẽ, bơm còn hỗ trợ tích hợp khởi động mềm hoặc biến tần, giúp điều chỉnh lưu lượng linh hoạt khi vận hành.

Ứng dụng trong hệ thống xử lý nước

Bơm trục đứng này thích hợp cho:

• Trạm xử lý nước thải

• Hệ thống lọc nước cấp đầu nguồn

• Cấp nước hoàn lưu cho hệ thống RO

Cánh bơm và buồng bơm có thể sử dụng vật liệu chống ăn mòn như inox 304 hoặc inox 316, phù hợp với nước có tính axit nhẹ hoặc nước có chứa hóa chất.

Ứng dụng trong nông nghiệp và tưới tiêu

Với lưu lượng lớn và áp suất cao, bơm ISG/IRG có thể được ứng dụng trong:

• Tưới tiêu cho trang trại quy mô lớn

• Cấp nước cho hồ chứa, hệ thống dẫn nước từ giếng khoan

• Tưới phun mưa, tưới nhỏ giọt có đường ống dài

Bơm có thể vận hành độc lập hoặc phối hợp cùng hệ thống điều khiển thông minh, hỗ trợ tiết kiệm nước và nâng cao hiệu quả canh tác.

Ứng dụng trong lĩnh vực cấp nước đô thị và hạ tầng

Bơm ISG65-200A, IRG65-200A đóng vai trò quan trọng trong các hệ thống cấp nước đô thị, cấp nước sinh hoạt cộng đồng, cụ thể:

• Trạm bơm trung chuyển

• Cấp nước cho khu công nghiệp

• Hệ thống bơm luân phiên theo giờ

Nhờ cấu tạo vững chắc, hoạt động ổn định, thiết bị có thể chịu tải lớn và phù hợp với cường độ làm việc cao trong thời gian dài.

Model ISG65-200A và IRG65-200A không chỉ đơn thuần là bơm cấp nước thông thường mà còn đáp ứng đa dạng nhu cầu trong công nghiệp, dân dụng và nông nghiệp. Với thiết kế nhỏ gọn, hiệu suất cao và khả năng thích nghi linh hoạt, dòng bơm này sở hữu tiềm năng ứng dụng rộng lớn trong các hệ thống cấp nước hiện đại, tối ưu chi phí và nâng cao hiệu quả vận hành

Thông số kỹ thuật và kích thước bơm model ISG65-200A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-200A

Đường cong hiệu suất bơm model ISG65-200A

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-200A

Phụ kiện và kích thước lắp đặt bơm model ISG65-200A

Phương thức lắp đặt bơm model ISG65-200A
