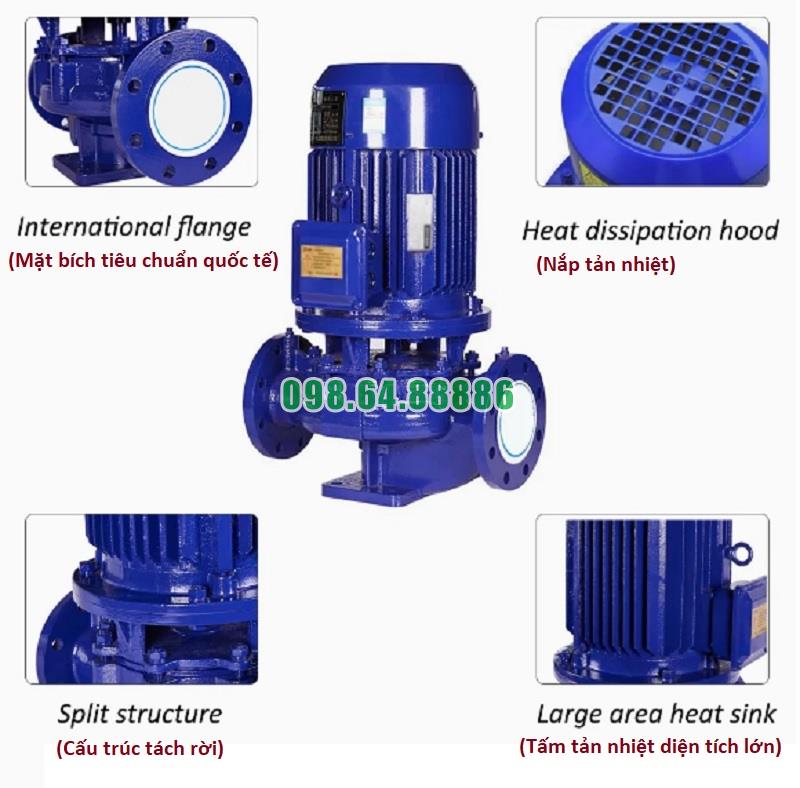

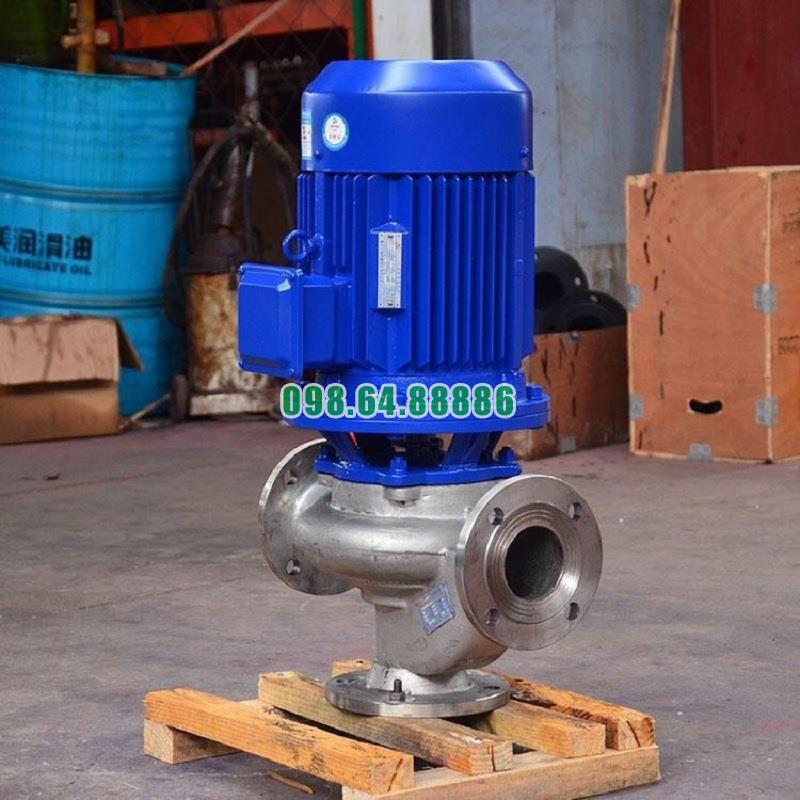

Bơm đường ống trục đứng ISG65-315A và IRG65-315A được thiết kế với cấu trúc đồng bộ, tinh gọn và tối ưu cho hiệu suất làm việc lâu dài. Cấu trúc tổng thể gồm các bộ phận chính như sau:
Là bộ phận bao bọc toàn bộ buồng công tác của bơm, có tác dụng dẫn hướng dòng chảy và chịu áp lực làm việc.
Chế tạo từ gang cầu hoặc thép không gỉ, được phủ sơn epoxy chống ăn mòn.
Tích hợp sẵn mặt bích hút – xả đặt đồng trục theo phương ngang giúp kết nối trực tiếp vào đường ống, không cần đổi hướng.
Là bộ phận chính tạo lực ly tâm để vận chuyển chất lỏng.
Cánh được thiết kế đóng kín, đúc chính xác, cân bằng động tốt để vận hành êm và không rung.
Làm từ hợp kim đồng, inox hoặc gang tùy theo môi trường sử dụng.
Nối trực tiếp từ động cơ xuống cánh bơm.
Chế tạo bằng thép hợp kim hoặc inox, có độ cứng cao và chống ăn mòn.
Được gia công chính xác để đảm bảo độ đồng tâm giữa động cơ và buồng bơm.
Được đặt tại khu vực tiếp giáp giữa trục và thân bơm, giữ cho chất lỏng không rò rỉ ra bên ngoài.
Làm từ vật liệu Silicon Carbide (SiC), Carbon Graphite hoặc Tungsten, chịu nhiệt và áp cao.
Dễ thay thế, bảo trì nhờ thiết kế tháo mở nhanh.
Nối liền với thân bơm theo phương thẳng đứng, chứa mô-tơ điện làm nhiệm vụ quay trục.
Chế tạo từ nhôm đúc hoặc gang xám, tản nhiệt tốt và chắc chắn.
Động cơ có cấp bảo vệ IP55 trở lên, cách điện cấp F, chịu ẩm – bụi tốt.
Là bộ phận nâng đỡ toàn bộ cụm bơm và động cơ, giúp bơm đứng vững khi vận hành.
Có các lỗ bắt bulong để cố định vào nền sàn hoặc giá khung hệ thống kỹ thuật.
Thiết kế theo hướng trung tâm tải trọng, giảm rung lắc và tiếng ồn.
Trục bơm được đỡ bởi ổ bi cao cấp hai phía, bôi trơn tốt và có khả năng chống mài mòn.
Đảm bảo cho trục quay trơn tru, không đảo, không rung, kể cả khi bơm chạy tải liên tục.
Trước khi tiến hành lắp đặt, cần đảm bảo các điều kiện sau:
– Kiểm tra đầy đủ linh kiện đi kèm: bơm, động cơ, bu-lông, gioăng, khớp nối mềm
– Vị trí lắp đặt phải bằng phẳng, chắc chắn, có khả năng chịu lực
– Có đủ khoảng không xung quanh để bảo trì, đặc biệt là phía trên để tháo động cơ hoặc trục
– Kiểm tra đúng model, điện áp, công suất động cơ và hướng quay theo bản vẽ kỹ thuật
– Nền lắp bơm nên là sàn bê tông cốt thép hoặc khung thép cố định
– Không lắp bơm trực tiếp trên nền đất mềm hoặc bệ rung
– Nếu trong phòng kín, cần có hệ thống thông gió đảm bảo nhiệt độ dưới 40°C
– Đặt bơm sát nguồn hút nhất có thể, giảm tổn thất cột áp
– Đặt bơm theo phương thẳng đứng, dùng cân thủy để điều chỉnh chính xác
– Lắp đế bơm cố định bằng bu-lông nở hoặc vít hóa chất, có chèn đệm chống rung nếu cần
– Kiểm tra đồng tâm giữa động cơ và bơm (đối với dạng tháo rời đầu)
– Sau khi siết bu-lông, kiểm tra lại độ nghiêng lệch, chỉnh ngay nếu phát hiện sai số
– Dùng khớp nối mềm ở cả đầu hút và đầu xả để giảm rung, tránh áp lực đường ống truyền vào bơm
– Đường ống hút cần:
– Có đường kính ≥ DN65
– Dốc lên về phía bơm
– Không để khí đọng hoặc lắp ngược van một chiều
– Đường ống xả cần:
– Có van khóa, đồng hồ áp suất, van một chiều nếu dùng song song
– Lắp đúng hướng dòng chảy và đảm bảo thông thoáng
– Van một chiều và van chặn trên cả đường hút và xả
– Đồng hồ áp suất, đồng hồ lưu lượng (nếu cần giám sát)
– Van xả khí tại điểm cao nhất của hệ thống
– Cảm biến mực nước, công tắc dòng chảy để bảo vệ khi mực nước thấp
– Đấu nối điện đúng theo sơ đồ nhà sản xuất (3 pha, 380V, 50Hz)
– Đảm bảo có CB, rơ-le nhiệt và tiếp địa đầy đủ
– Kiểm tra chiều quay bằng cách khởi động ngắn vài giây, quan sát chiều quay của trục
– Nếu quay sai, đảo 2 trong 3 dây pha
– Trước khi khởi động, mở bu-lông xả khí và mồi đầy nước vào buồng bơm
– Đảm bảo không khí trong buồng bơm và đường hút được xả hoàn toàn
– Khởi động bơm và từ từ mở van xả để kiểm tra áp lực, lưu lượng
– Giám sát vận hành trong 15–30 phút đầu: kiểm tra rò rỉ, độ rung, nhiệt độ motor
– Ghi nhận các thông số chuẩn: dòng điện, áp suất, nhiệt độ, âm thanh
– Kiểm tra định kỳ 1–3 tháng/lần:
– Tình trạng phớt, vòng bi
– Rò rỉ tại các mặt bích
– Tiếng ồn bất thường, rung động
– Siết lại bu-lông nếu cần
– Vệ sinh đầu bơm, cánh, lọc rác sau mỗi 6 tháng hoặc theo tần suất sử dụng
Lắp đặt đúng kỹ thuật cho bơm đường ống trục đứng ISG65-315A và IRG65-315A là bước quan trọng để đảm bảo vận hành an toàn, hiệu quả và bền bỉ lâu dài. Khi thực hiện đầy đủ các bước như kiểm tra mặt bằng, lắp đặt đồng tâm, kết nối đường ống hợp lý và mồi nước đúng cách, hệ thống sẽ đạt hiệu suất tối ưu, tiết kiệm chi phí vận hành và hạn chế tối đa sự cố kỹ thuật
