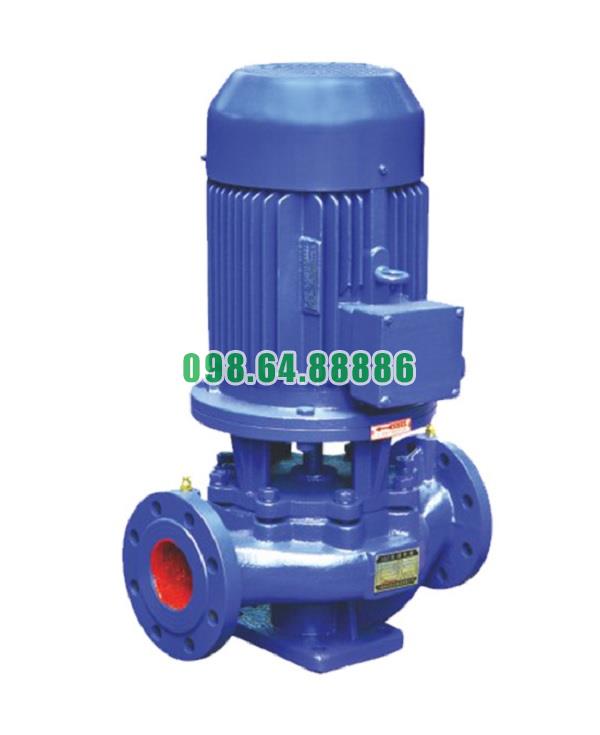

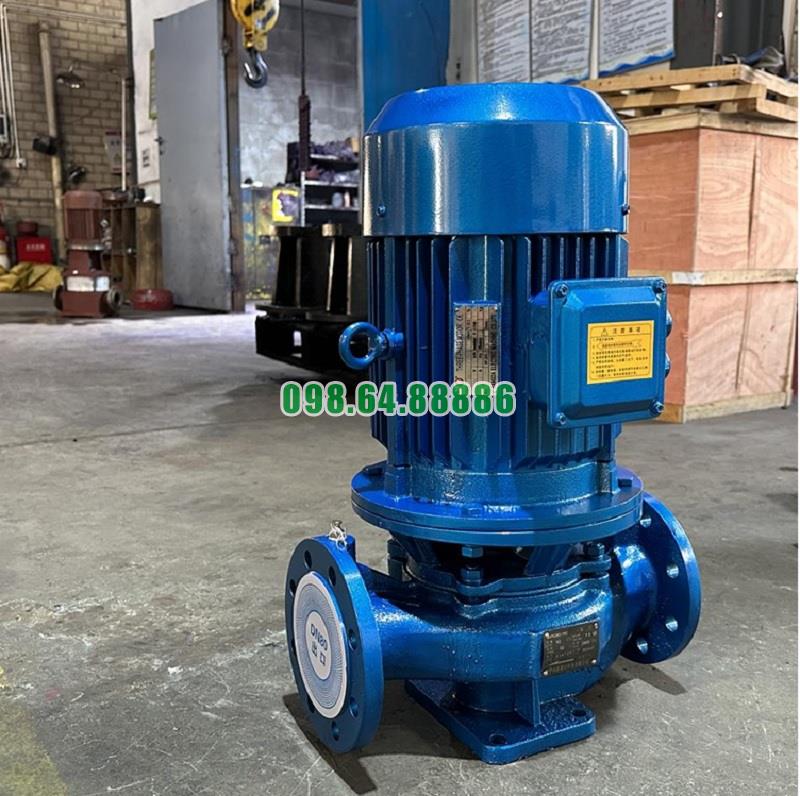

Máy bơm lùa, bơm inline, bơm tăng áp ISG65-250A, IRG65-250A 11kw, 23.4m3, 70m

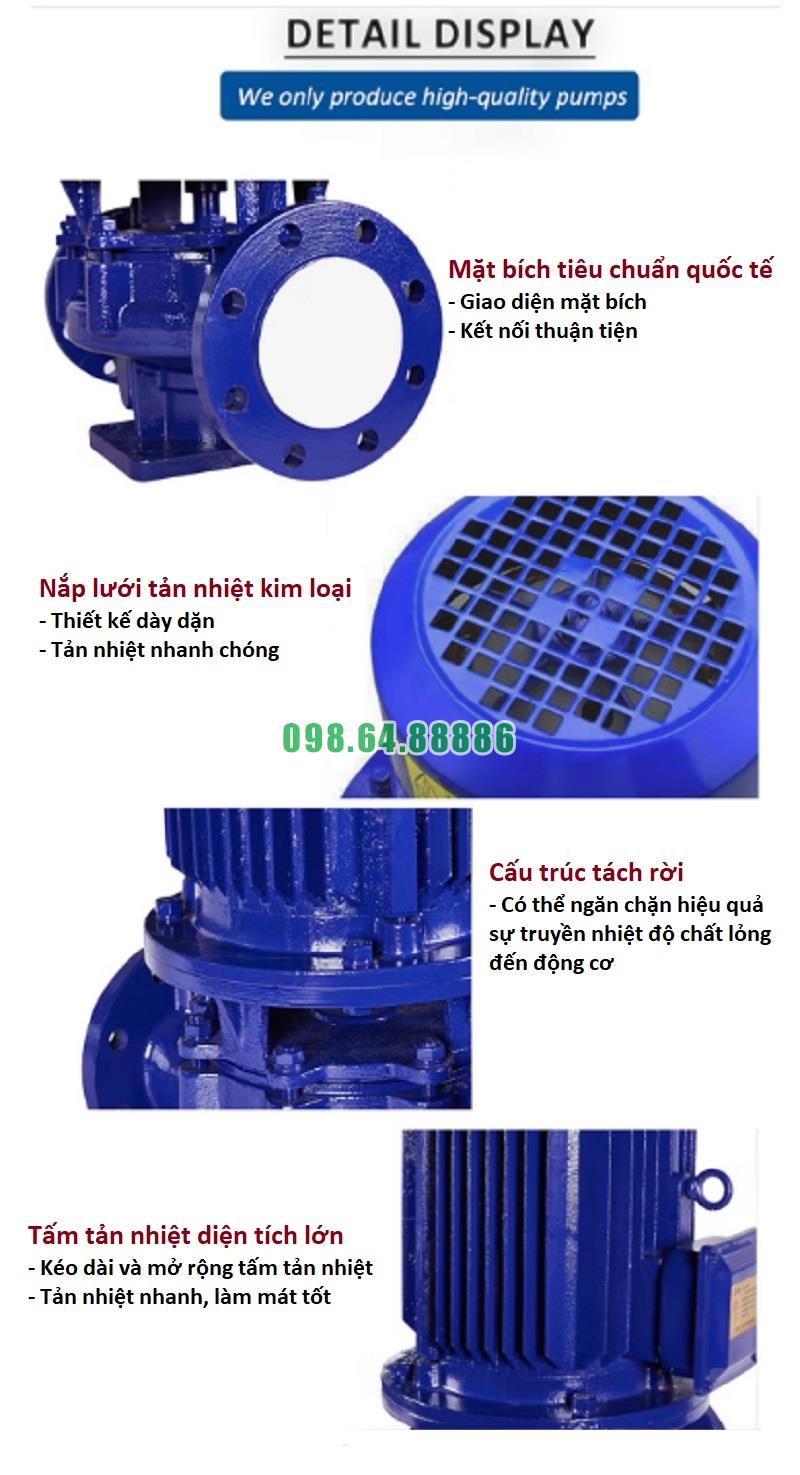

Các bộ phận chính của bơm lùa model ISG65-250A, IRG65-250A

Bơm lùa (bơm tăng áp trục đứng) model ISG65-250A và IRG65-250A là loại bơm ly tâm đồng trục dạng inline, có cấu tạo chặt chẽ và tối ưu cho việc vận hành liên tục trong môi trường công nghiệp. Dưới đây là các bộ phận chính tạo nên kết cấu hoàn chỉnh của bơm:

1. Thân bơm (Pump Casing)

• Là bộ phận bao bọc toàn bộ buồng cánh và trục bơm.

• Chế tạo từ gang đúc hoặc thép hợp kim, có khả năng chịu áp lực cao, chống biến dạng.

• Thiết kế đường hút và xả thẳng hàng (inline) giúp dòng chảy lưu thông mượt mà, giảm tổn thất áp lực.

2. Cánh bơm (Impeller)

• Là bộ phận tạo lực ly tâm để đẩy chất lỏng ra ngoài theo hướng xuyên tâm.

• Thường làm bằng đồng, gang hoặc inox, tùy theo môi chất và yêu cầu công suất.

• Có dạng cánh kín, giúp tăng hiệu suất bơm và chống tụt áp.

3. Trục bơm (Pump Shaft)

• Kết nối trực tiếp giữa động cơ và cánh bơm, truyền động lực quay từ motor đến cánh.

• Làm bằng thép không gỉ hoặc thép hợp kim, có độ cứng cao, chống cong vênh và mài mòn.

• Được cân bằng động chính xác, giúp giảm rung khi bơm hoạt động ở tốc độ cao.

4. Phớt cơ khí (Mechanical Seal)

• Đảm nhiệm vai trò làm kín giữa trục và thân bơm, ngăn không cho nước rò rỉ ra ngoài.

• Sử dụng vật liệu ceramic, than chì, inox hoặc kết hợp, chịu được áp lực và nhiệt độ cao.

• Là bộ phận quan trọng trong việc bảo vệ vòng bi và động cơ khỏi sự xâm nhập của chất lỏng.

5. Vòng bi và ổ trục (Bearing & Bearing Housing)

• Đỡ trục quay và duy trì sự ổn định trong quá trình vận hành.

• Giảm ma sát giữa trục và thân máy, giúp trục quay trơn tru, êm ái.

• Thường được bôi trơn bằng mỡ chịu nhiệt, đảm bảo tuổi thọ lâu dài.

6. Động cơ điện (Electric Motor)

• Là nguồn cung cấp năng lượng chính, thường sử dụng điện 3 pha – 380V – 50Hz.

• Công suất thông dụng của model ISG65-250A, IRG65-250A từ 7.5kW đến 15kW, tùy vào yêu cầu thực tế.

• Motor đạt chuẩn IP54/IP55, chống bụi và nước bắn.

7. Chân bệ hoặc đế lắp (Base Plate / Mounting Foot)

• Là phần cố định bơm lên nền móng hoặc bệ thép.

• Thiết kế chắc chắn, đi kèm lỗ bắt bu-lông tiêu chuẩn, giúp bơm không bị rung lắc hoặc xô lệch khi hoạt động.

8. Mặt bích hút và xả (Inlet & Outlet Flanges)

• Nằm trên thân bơm, theo trục thẳng hàng, giúp kết nối dễ dàng với hệ thống ống.

• Đường kính DN65, phù hợp với nhiều tiêu chuẩn mặt bích như DIN, JIS, ANSI.

9. Nắp chặn (End Cover)

• Làm kín đầu bơm, giúp bảo vệ bộ phận bên trong như trục và phớt khỏi bụi bẩn, nước và va đập.

• Dễ tháo mở khi bảo trì, kiểm tra hoặc thay phớt.

10. Ống xả khí (Air Vent Bolt – nếu có)

• Giúp xả không khí trong buồng bơm khi mới lắp đặt hoặc sau khi bảo trì, tránh hiện tượng khí khóa (airlock).

• Đảm bảo buồng bơm đầy nước trước khi khởi động

Cơ Chế Hoạt Động Của Bơm Lùa Model ISG65-250A, IRG65-250A

Bơm lùa trục đứng ISG65-250A, IRG65-250A hoạt động dựa trên nguyên lý bơm ly tâm đơn tầng, với cơ chế vận hành đơn giản nhưng hiệu quả cao trong việc tạo ra áp suất đẩy chất lỏng liên tục và ổn định. Dưới đây là mô tả chi tiết về cách thức hoạt động của dòng bơm này:

1. Nguyên Lý Lực Ly Tâm

• Khi động cơ vận hành, trục bơm quay theo tốc độ định mức (thường là 2900 vòng/phút)

• Cánh bơm gắn trực tiếp trên trục sẽ quay theo, tạo ra lực ly tâm tác động lên chất lỏng đang có trong buồng bơm

• Lực ly tâm làm nước bị văng từ tâm cánh ra vành ngoài, đồng thời tạo ra vùng áp suất thấp ở giữa cánh

2. Cơ Chế Hút – Đẩy Nước

• Áp suất thấp tại tâm cánh sẽ hút nước từ đường ống đầu vào đi vào tâm bơm

• Sau đó, nước được cánh bơm gia tốc đẩy ra ngoài, đi qua buồng xoắn và ống xả

• Chu trình liên tục này giúp duy trì dòng chảy không ngắt quãng

3. Cấu Trúc Inline Đồng Trục

• Thiết kế hút – xả thẳng hàng trên cùng một trục (inline) giúp dòng nước đi qua bơm theo phương ngang, giảm tổn thất áp lực

• Nhờ đó, bơm vận hành hiệu quả hơn, đặc biệt khi lắp vào hệ thống tuyến ống nối tiếp

• Trục quay thẳng đứng giảm rung lắc, nâng cao độ bền cho toàn bộ hệ thống

4. Bộ Phận Truyền Động Và Làm Kín

• Động cơ điện gắn trực tiếp vào bơm, không cần khớp nối ngoài

• Trục truyền động nằm giữa động cơ và cánh bơm giúp truyền mô-men quay hiệu quả

• Bộ phớt cơ khí tại trục ngăn nước rò rỉ ra ngoài, đồng thời giúp bơm hoạt động kín khít và an toàn

5. Hiệu Quả Tạo Áp Suất Và Lưu Lượng

• Dòng bơm ISG65-250A, IRG65-250A có khả năng tạo ra cột áp trung bình đến cao, tùy theo công suất động cơ

• Lưu lượng ổn định, thường từ vài m³/h đến hàng chục m³/h, tùy cấu hình

• Áp suất được duy trì nhờ thiết kế thủy lực tối ưu của cánh bơm và buồng bơm

6. Vận Hành Liên Tục – Tự Mồi Tốt (Nếu Có Bù Nước)

• Với điều kiện đã mồi đầy nước, bơm hoạt động ổn định không cần hút chân không

• Nếu lắp thêm van một chiều và đường mồi nước, có thể tái khởi động nhanh chóng mà không cần tháo lắp

Cơ chế hoạt động của bơm lùa ISG65-250A, IRG65-250A là sự kết hợp giữa nguyên lý lực ly tâm và thiết kế inline thẳng trục. Điều này giúp dòng bơm hoạt động ổn định, êm ái, tiết kiệm điện năng và dễ lắp đặt trong hệ thống. Cơ chế này phù hợp với các ứng dụng cấp nước sinh hoạt, tăng áp hệ thống PCCC, giải nhiệt, tưới tiêu, và tuần hoàn nước nóng – lạnh.

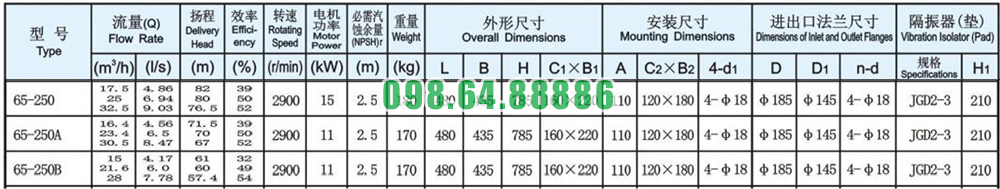

Thông số kỹ thuật và kích thước bơm model ISG65-250A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-250A

Đường cong hiệu suất bơm model ISG65-250A

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-250A

Phụ kiện và kích thước lắp đặt bơm model ISG65-250A

Phương thức lắp đặt bơm model ISG65-250A
