Model ISG65-315B và IRG65-315B thuộc dòng bơm ly tâm trục đứng thế hệ mới, nổi bật với thiết kế gọn gàng, đồng trục và tối ưu không gian, đặc biệt phù hợp với các hệ thống kỹ thuật hiện đại trong điều kiện lắp đặt hạn chế. Việc tinh giản cấu trúc nhưng vẫn đảm bảo hiệu suất cao giúp thiết bị này trở thành lựa chọn ưu tiên cho các công trình như chung cư cao tầng, hệ thống PCCC, tuần hoàn nước HVAC và nhà máy công nghiệp.
Bơm được thiết kế theo phương trục đứng thẳng, trong đó trục động cơ và trục bơm đồng trục hoàn toàn. Thiết kế này mang lại hiệu quả lớn trong việc rút ngắn chiều dài thiết bị, từ đó giảm diện tích mặt bằng lắp đặt.
Phù hợp với giếng kỹ thuật, trạm bơm hẹp, phòng máy tầng mái.
Giúp tăng tính thẩm mỹ cho hệ thống và đảm bảo luồng kỹ thuật thông thoáng.
Loại bỏ các cơ cấu truyền động cồng kềnh như khớp nối trục, hộp giảm tốc.
Khác với các dòng bơm ly tâm trục ngang thông thường, model ISG65-315B và IRG65-315B được thiết kế họng hút và họng xả thẳng hàng, tức là dòng chảy đi qua bơm không bị đổi hướng.
Rút ngắn chiều dài ống dẫn, giảm số co/cút → giảm tổn thất áp lực.
Thi công nhanh chóng, dễ lắp đặt vào hệ thống đường ống hiện hữu.
Phù hợp cho các cụm bơm tăng áp, tuần hoàn khép kín hoặc trạm cấp nước tầng cao.

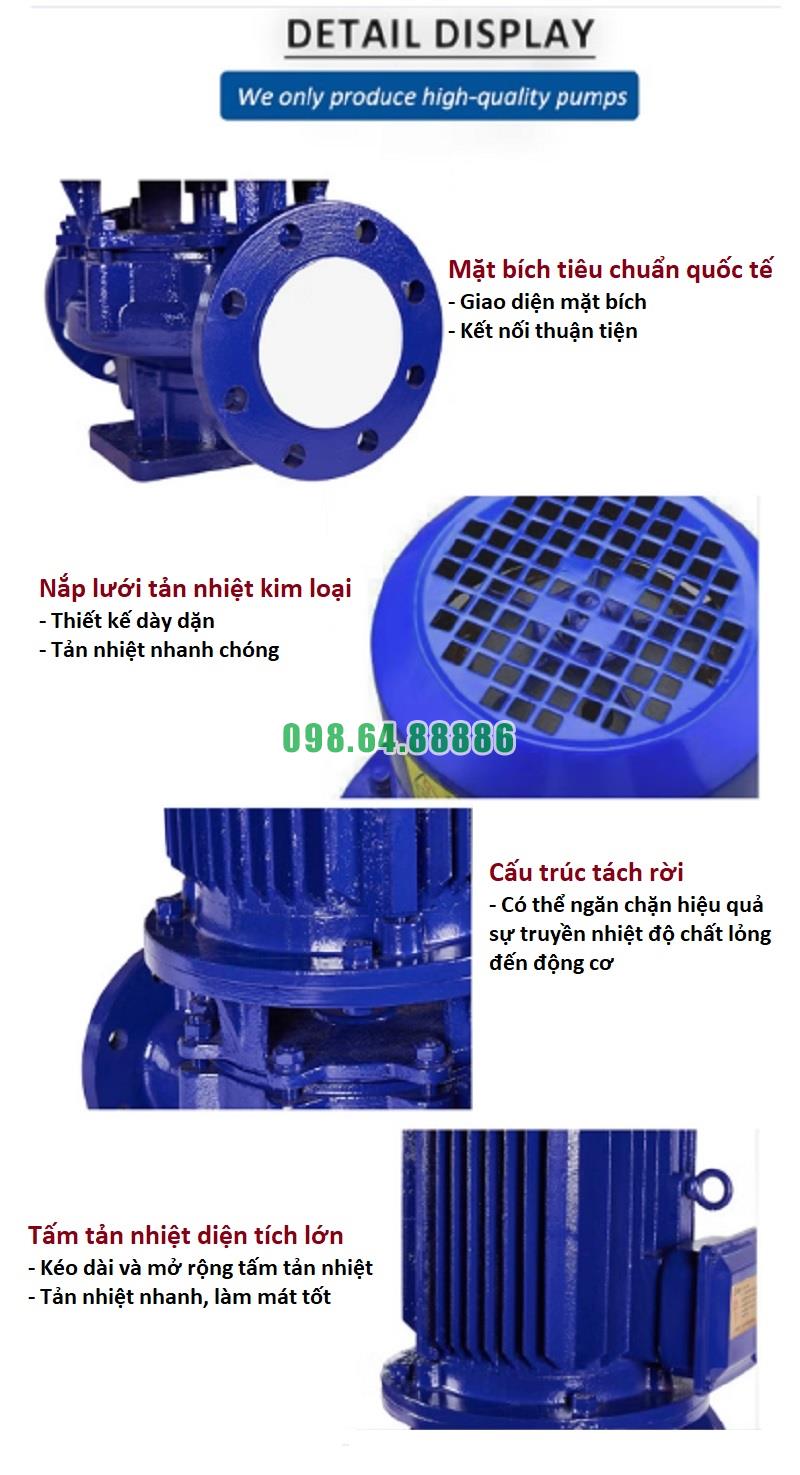

Thân bơm, buồng bơm, nắp bơm và chân đế được đúc liền khối tạo thành một kết cấu gọn gàng, vững chắc.
Giảm số lượng bulông liên kết → giảm rủi ro rò rỉ và sai lệch trục.
Cứng vững trong quá trình vận hành liên tục, chịu tải trọng từ động cơ và hệ ống mà không biến dạng.
Tiện lợi khi bảo trì, tháo nắp bơm dễ dàng mà không cần tháo toàn bộ cụm bơm ra khỏi hệ thống.
Dù là bơm trục đứng, nhưng tỷ lệ giữa chiều cao tổng thể và đường kính thân bơm đã được tối ưu hóa sao cho:
Dễ dàng vận chuyển, kê đặt, kể cả trong không gian chật hẹp.
Có thể bắt trực tiếp vào sàn bê tông, không cần khung thép nền hoặc bệ đỡ riêng.
Không chiếm chỗ khi đặt sát tường hoặc trong buồng kỹ thuật kín.
Mặc dù có kết cấu nhỏ gọn, bơm vẫn đảm bảo khả năng tản nhiệt tốt nhờ:
Vỏ động cơ được thiết kế với cánh tản nhiệt đều và sâu, tăng diện tích tiếp xúc không khí.
Quạt làm mát phía trên hỗ trợ làm mát cưỡng bức cho động cơ trong quá trình vận hành dài hạn.
Đối với model IRG65-315B chuyên dùng cho nước nóng, phần trục, vòng bi và phớt cơ khí cũng được thiết kế chịu nhiệt, tránh hiện tượng quá nhiệt khi chạy liên tục.
Nhờ cấu trúc đơn khối và đồng trục, việc kiểm tra, bảo trì, thay thế linh kiện trở nên nhanh chóng:
Có thể mở nắp trước để kiểm tra cánh bơm mà không cần tháo toàn bộ động cơ.
Phớt cơ khí tiêu chuẩn dễ thay, lắp vừa với các rãnh chế tạo sẵn.
Cánh bơm gắn trên trục bằng then hoa và đai ốc, tháo lắp nhanh, không cần thiết bị chuyên dụng.
Nhờ thiết kế chuẩn hóa, gọn nhẹ và kết nối mặt bích DN65 – PN16, bơm có thể:
Lắp đặt nhanh trong các hệ thống điều áp, cấp nước, tuần hoàn.
Tích hợp cùng biến tần, cảm biến áp suất, van điều khiển tạo thành trạm bơm thông minh.
Thay thế trực tiếp bơm cũ trong các hệ thống có sẵn mà không cần thay đổi kết cấu đường ống.
Thiết kế gọn gàng của bơm lùa trục đứng ISG65-315B và IRG65-315B không chỉ là một ưu điểm về mặt thẩm mỹ, mà còn là giải pháp kỹ thuật toàn diện giúp tiết kiệm không gian, đơn giản hóa lắp đặt, dễ bảo trì và vận hành hiệu quả trong thời gian dài. Nhờ cấu trúc đồng trục, họng hút – xả inline, thân đúc liền khối và khả năng tản nhiệt cao, dòng bơm này phù hợp với mọi công trình hiện đại cần hiệu suất cao mà vẫn tối ưu hóa diện tích sử dụng
Bơm lùa trục đứng ISG65-315B và IRG65-315B hoạt động theo nguyên lý ly tâm, dựa trên lực quay của cánh bơm để tạo ra áp suất và lưu lượng. Tuy nhiên, trong thực tế vận hành, nhiều yếu tố kỹ thuật và môi trường có thể ảnh hưởng trực tiếp đến hiệu quả hoạt động và tính ổn định của nguyên lý này. Dưới đây là các yếu tố ảnh hưởng chính:
– Tốc độ quay quyết định trực tiếp đến cường độ lực ly tâm
– Nếu tốc độ thấp, áp lực và lưu lượng sẽ không đạt mức thiết kế
– Nếu tốc độ cao vượt ngưỡng cho phép, có thể gây mòn trục, gãy cánh bơm hoặc quá nhiệt động cơ
– Hình dạng, đường kính và số lượng cánh ảnh hưởng đến khả năng tạo áp
– Cánh bơm bị ăn mòn, cong vênh, gãy sẽ làm giảm áp suất đầu ra hoặc gây mất cân bằng quay
– Cánh hở hay cánh kín cũng ảnh hưởng đến hiệu suất hút và đẩy của bơm
– Nếu chiều cao hút quá lớn hoặc bơm nằm trên mực nước hút hơn mức cho phép, sẽ gây mất chân không, khiến bơm không thể hút nước
– Cột áp tổng hệ thống càng cao thì lực cản thủy lực càng lớn, yêu cầu bơm phải tạo áp mạnh hơn, ảnh hưởng đến khả năng làm việc ổn định của nguyên lý ly tâm
– Nếu lưu lượng vào không đủ hoặc có khí trộn lẫn, lực ly tâm không thể phát huy tối đa → giảm hiệu suất, tạo hiện tượng xâm thực
– Hệ thống đầu ra có biến động áp lực liên tục cũng ảnh hưởng đến dòng chảy bên trong buồng bơm, gây rung hoặc sốc áp
– Nguyên lý ly tâm chỉ vận hành hiệu quả trong môi trường nước sạch hoặc có ít cặn
– Nếu nước chứa nhiều hạt rắn, bùn hoặc tạp chất, dòng chảy dễ bị rối, gây mất cân bằng cánh, giảm tuổi thọ và phá vỡ nguyên lý hoạt động ổn định
– Nếu đường hút bị lọt khí hoặc rò rỉ, không khí sẽ lẫn vào buồng bơm
– Áp suất trong vùng trung tâm cánh bơm không đủ thấp để hút nước, dẫn đến hiện tượng chạy khô hoặc xâm thực
– Nếu bơm lắp lệch trục, chân đế không vững, rung động quá lớn → trục bị đảo, ảnh hưởng tới chuyển động quay đồng tâm
– Vị trí đặt bơm quá cao hơn so với bể hút cũng làm giảm hiệu quả hút
– Bơm ISG thường dùng cho nước lạnh hoặc mát, còn IRG thích hợp hơn với nhiệt độ chất lỏng cao (≤120°C)
– Nhiệt độ cao làm thay đổi tính chất nhớt và áp suất hơi của chất lỏng, từ đó ảnh hưởng đến khả năng tạo áp và hiện tượng xâm thực
– Trục bơm và cánh bơm phải được cân bằng động chính xác để đảm bảo quay ổn định
– Nếu lắp lệch, rung động lớn sẽ làm sai lệch nguyên lý tạo áp lực, giảm hiệu quả và tăng mài mòn
– Bơm không được vệ sinh định kỳ, để cặn bám trong buồng bơm, lưới lọc hoặc cánh → giảm tiết diện dòng chảy
– Phớt bị rò rỉ, bạc đạn mòn hoặc trục gãy cũng gây mất hiệu suất hoạt động theo nguyên lý ly tâm
Hiệu quả hoạt động theo nguyên lý ly tâm của bơm ISG65-315B và IRG65-315B phụ thuộc vào nhiều yếu tố như thiết kế cánh, tốc độ quay, chiều cao hút, chất lượng nước, điều kiện lắp đặt và bảo trì. Để bơm hoạt động ổn định, người vận hành cần giám sát toàn diện, khắc phục nhanh các yếu tố bất thường và đảm bảo môi trường làm việc phù hợp với thông số thiết kế
