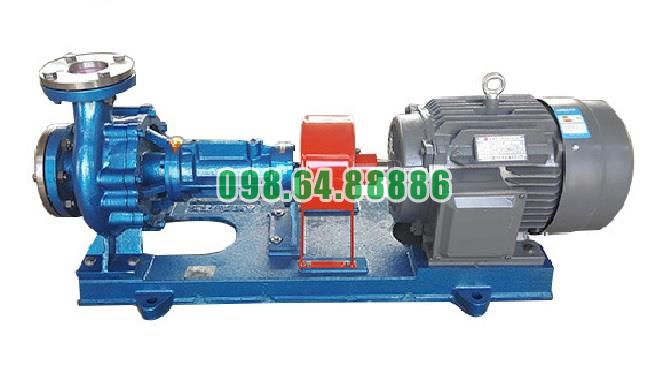

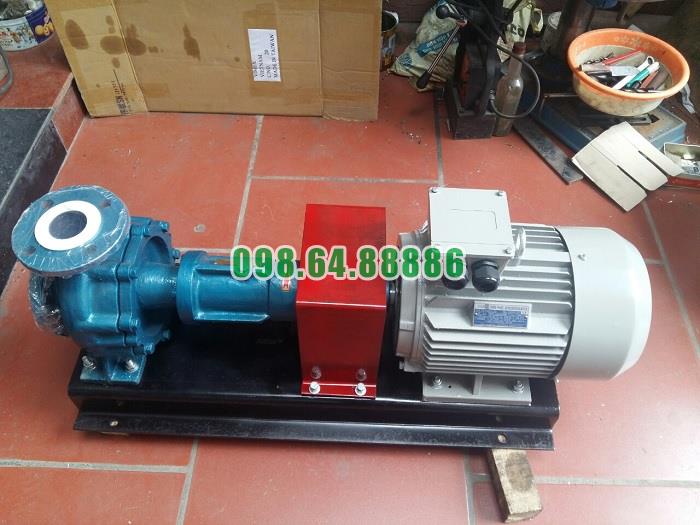

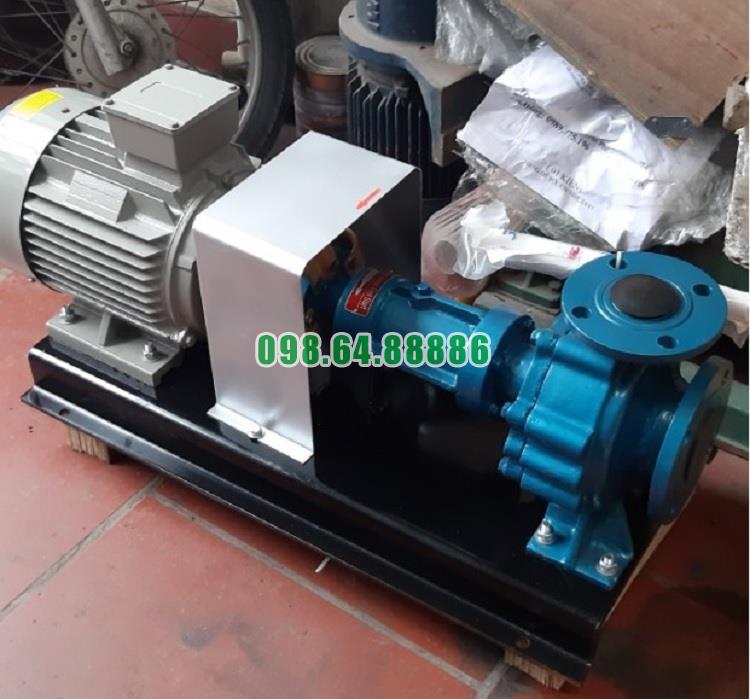

Bơm dầu nhiệt độ cao RY20-20-125 công suất 0.75 kW, tốc độ 2800 vòng/phút

Ưu điểm duy trì áp suất ổn định trong đường ống của Bơm dầu truyền nhiệt RY20-20-125

Bơm dầu truyền nhiệt RY20-20-125 hoạt động theo nguyên lý ly tâm, tạo dòng dầu liên tục với lưu lượng thiết kế 1,5 m³/h và cột áp 22 m. Khi bơm làm việc đúng vùng thiết kế và trở lực hệ thống tương đối ổn định, cột áp do bơm tạo ra giúp duy trì áp suất đường ống ở trạng thái ổn định hơn, bảo đảm dầu truyền nhiệt lưu thông liên tục trong vòng tuần hoàn.

Duy trì cột áp cần thiết cho đường ống

Trong hệ thống tuần hoàn dầu truyền nhiệt, dòng dầu phải vượt qua trở lực của đường ống, van, co nối và thiết bị trao đổi nhiệt.

RY20-20-125 tạo cột áp 22 m để cung cấp năng lượng cho dòng dầu vượt qua những trở lực này. Khi điều kiện đường ống không thay đổi lớn, cột áp tương đối ổn định giúp hạn chế tình trạng áp suất đường đẩy tăng giảm bất thường.

Nhờ đó, dầu có thể tiếp tục được vận chuyển từ bơm tới thiết bị sử dụng nhiệt.

Hạn chế hiện tượng sụt áp trên tuyến ống

Khi dầu di chuyển trong đường ống, ma sát với thành ống và các phụ kiện làm áp suất giảm dần.

Bơm dầu truyền nhiệt RY20-20-125 bổ sung năng lượng cho dòng dầu ngay tại đầu vòng tuần hoàn, giúp bù lại phần tổn thất áp suất phát sinh trong hệ thống.

Bảo đảm dầu đến được vị trí cần sử dụng

Nếu áp suất đầu đẩy quá thấp, dầu có thể không đạt được lưu lượng cần thiết tại các vị trí nằm xa bơm hoặc có trở lực lớn.

Việc RY20-20-125 duy trì cột áp phù hợp giúp dầu tiếp tục di chuyển qua toàn bộ tuyến ống thay vì suy giảm mạnh tại các đoạn có tổn thất áp suất.

Dòng xả liên tục giúp áp suất ít dao động

Bơm ly tâm tạo dòng chảy liên tục thay vì đẩy môi chất theo từng chu kỳ riêng biệt.

Khi bánh công tác RY20-20-125 quay ở tốc độ 2.800 vòng/phút, dầu liên tục được hút vào tâm bánh công tác, tăng năng lượng và đưa ra cửa xả.

Quá trình diễn ra liên tục:

Dầu vào bơm → bánh công tác tăng năng lượng → dầu ra đường đẩy → tiếp tục tuần hoàn.

Dòng chảy liên tục này giúp hạn chế các xung áp lớn thường xuất hiện ở những hệ thống có dòng đẩy gián đoạn.

Hỗ trợ duy trì lưu lượng dầu ổn định

Áp suất và lưu lượng trong hệ thống đường ống có quan hệ chặt chẽ với điểm làm việc của bơm.

Khi RY20-20-125 hoạt động tại vùng phù hợp với đặc tính thiết kế, dòng dầu được duy trì tương đối đều. Lưu lượng ổn định giúp điều kiện thủy lực trong đường ống ít thay đổi, từ đó áp suất tại các vị trí trong hệ thống cũng ổn định hơn.

Hạn chế biến động dòng dầu

Nếu lưu lượng thay đổi liên tục, tổn thất áp suất trong đường ống cũng thay đổi theo. Điều này có thể làm áp suất tại đầu vào thiết bị trao đổi nhiệt hoặc các nhánh đường ống dao động.

Duy trì lưu lượng ổn định giúp giảm hiện tượng này.

Giữ áp suất phù hợp qua các thiết bị có trở lực

Trong vòng tuần hoàn dầu nóng, dầu thường phải đi qua nhiều bộ phận tạo trở lực như:

• Bộ trao đổi nhiệt.
• Áo gia nhiệt.
• Van điều tiết.
• Bộ lọc.
• Co và đoạn chuyển hướng của đường ống.

Cột áp do RY20-20-125 tạo ra giúp dòng dầu vượt qua các vị trí này mà vẫn duy trì khả năng tuần hoàn.

Điều này đặc biệt quan trọng khi hệ thống có nhiều đoạn ống hoặc thiết bị nối tiếp nhau.

Hạn chế áp suất giảm tại cuối tuyến

Tổn thất áp suất tăng dần theo chiều dài và mức độ phức tạp của đường ống. Nếu bơm không tạo đủ cột áp, khu vực cuối tuyến có thể nhận lượng dầu thấp hơn yêu cầu.

RY20-20-125 với cột áp thiết kế 22 m có khả năng đáp ứng những hệ thống nhỏ có tổng trở lực phù hợp, giúp duy trì áp suất cần thiết tới các vị trí phía sau của vòng tuần hoàn.

Giúp phân phối dầu đều hơn giữa các vị trí sử dụng

Khi áp suất đường ống được duy trì tương đối ổn định, dầu nóng có điều kiện phân phối đều hơn tới các thiết bị sử dụng nhiệt.

Trong hệ thống có nhiều điểm cần cấp dầu, áp suất ổn định tại đường chính giúp hạn chế tình trạng một khu vực nhận dòng dầu mạnh trong khi khu vực khác bị thiếu dòng.

Điều này giúp vòng tuần hoàn vận hành cân bằng hơn khi hệ thống được thiết kế và điều chỉnh phù hợp.

Hạn chế ảnh hưởng của dao động áp suất tới đường ống

Áp suất thay đổi mạnh và thường xuyên có thể tạo tải trọng biến đổi lên đường ống, mặt bích, van và các mối nối.

Dòng xả liên tục của RY20-20-125 giúp điều kiện áp suất trong đường ống ít biến động hơn khi bơm hoạt động ổn định.

Nhờ đó, các bộ phận kết nối ít phải chịu sự thay đổi tải thủy lực đột ngột trong quá trình tuần hoàn bình thường.

Giúp quá trình tuần hoàn dầu diễn ra ổn định

Mục đích chính của việc duy trì áp suất không phải tạo áp suất càng cao càng tốt mà là tạo đủ cột áp để dầu thắng trở lực và tiếp tục tuần hoàn.

Đối với RY20-20-125, sự ổn định được hình thành khi:

Tốc độ bơm ổn định + trở lực đường ống ổn định + lưu lượng phù hợp → cột áp và áp suất hệ thống ổn định hơn.

Đây là điều kiện thuận lợi để dầu nóng liên tục di chuyển trong đường ống.

Áp suất thực tế phụ thuộc vào hệ thống

Cần lưu ý rằng RY20-20-125 là bơm ly tâm, không phải thiết bị tự động giữ một giá trị áp suất cố định trong mọi điều kiện.

Áp suất thực tế vẫn phụ thuộc vào:

• Trở lực đường ống.
• Độ mở của van.
• Lưu lượng vận hành.
• Chiều dài và đường kính ống.
• Số lượng phụ kiện.
• Đặc tính của dầu truyền nhiệt.

Vì vậy, ưu điểm của RY20-20-125 nằm ở khả năng tạo cột áp tương đối ổn định tại điểm làm việc phù hợp, từ đó giúp áp suất trong đường ống ổn định hơn.

Ưu điểm duy trì áp suất ổn định trong đường ống của Bơm dầu truyền nhiệt RY20-20-125 thể hiện ở khả năng tạo cột áp 22 m, bù tổn thất trên đường ống và duy trì dòng dầu liên tục với lưu lượng thiết kế 1,5 m³/h.

Khi được lựa chọn đúng với trở lực hệ thống, RY20-20-125 giúp hạn chế sụt áp, giảm dao động dòng chảy và duy trì điều kiện thủy lực ổn định hơn trên toàn bộ vòng tuần hoàn dầu truyền nhiệt.

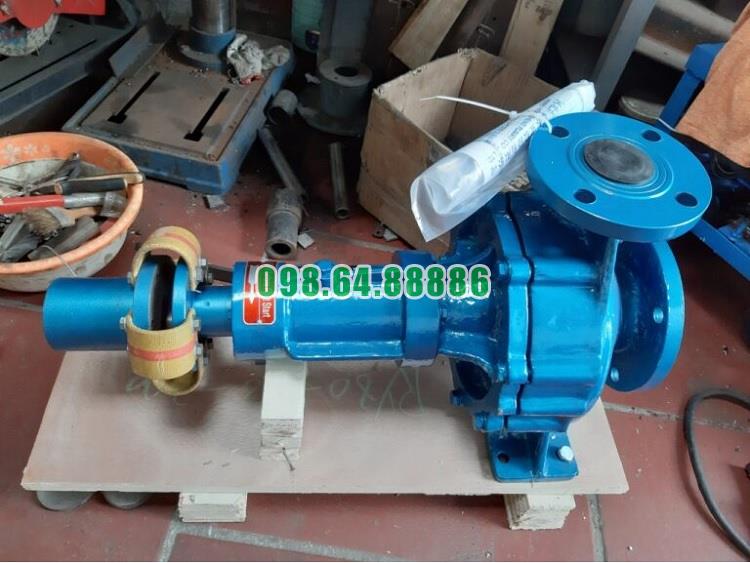

Nguyên lý tản nhiệt tự nhiên qua thân gối đỡ của Bơm dầu truyền nhiệt RY20-20-125

Bơm dầu truyền nhiệt RY20-20-125 làm việc với dầu tải nhiệt ở nhiệt độ cao, vì vậy việc hạn chế nhiệt truyền từ buồng bơm đến ổ bi là yêu cầu quan trọng. Một đặc điểm của dòng bơm RY là sử dụng phương pháp tản nhiệt tự nhiên qua kết cấu thân gối đỡ, không cần bố trí hệ thống nước làm mát riêng.

Nguyên lý này dựa trên việc nhiệt được dẫn từ khu vực thân bơm ra thân gối đỡ, phân tán trên bề mặt kim loại rồi giải phóng vào không khí xung quanh.

Thân gối đỡ tạo vùng trung gian giữa thân bơm và ổ bi

Khi RY20-20-125 vận chuyển dầu nóng, nhiệt độ của thân bơm tăng lên do tiếp xúc trực tiếp với môi chất. Nhiệt sau đó truyền dần qua các chi tiết kim loại về phía cụm trục và gối đỡ.

Thân gối đỡ tạo ra một khoảng kết cấu giữa vùng chứa dầu nóng và ổ bi. Trong quá trình nhiệt di chuyển qua khoảng này, một phần nhiệt đã được giải phóng ra môi trường trước khi đến cụm ổ bi.

Có thể hình dung quá trình:

Dầu truyền nhiệt nóng → Thân bơm → Kết cấu giá đỡ → Thân gối đỡ → Không khí xung quanh

Dẫn nhiệt từ vùng nóng ra thân gối đỡ

Cơ chế đầu tiên là dẫn nhiệt qua vật liệu kim loại. Khi thân bơm có nhiệt độ cao hơn thân gối đỡ, nhiệt tự nhiên truyền từ vùng nhiệt độ cao sang vùng có nhiệt độ thấp hơn.

Nhiệt được phân tán dọc theo kết cấu

Thay vì tập trung toàn bộ nhiệt tại khu vực ổ bi, nhiệt được truyền và phân bố trên kết cấu gối đỡ. Diện tích bề mặt kim loại tiếp xúc với môi trường giúp lượng nhiệt này tiếp tục được giải phóng ra ngoài.

Nhờ đó, thân gối đỡ vừa thực hiện nhiệm vụ đỡ trục, vừa tham gia vào quá trình phân tán nhiệt của RY20-20-125.

Đối lưu tự nhiên giải phóng nhiệt ra không khí

Sau khi nhiệt truyền đến bề mặt thân gối đỡ, quá trình đối lưu tự nhiên bắt đầu.

Không khí tiếp xúc với bề mặt nóng sẽ nhận nhiệt, nóng lên và chuyển động lên phía trên. Không khí có nhiệt độ thấp hơn ở xung quanh tiếp tục đi vào thay thế và nhận nhiệt từ thân gối đỡ.

Quá trình diễn ra liên tục:

Thân gối đỡ nóng → Không khí nhận nhiệt → Không khí nóng đi lên → Không khí mát đi vào → Tiếp tục tản nhiệt

Đây là lý do khu vực xung quanh bơm cần thông thoáng để không khí có thể lưu chuyển tự nhiên.

Bức xạ nhiệt hỗ trợ quá trình làm mát

Bên cạnh đối lưu, thân gối đỡ còn giải phóng một phần nhiệt bằng bức xạ nhiệt.

Khi nhiệt độ bề mặt thân gối đỡ cao hơn môi trường xung quanh, nhiệt lượng sẽ được phát ra ngoài. Cơ chế này diễn ra đồng thời với đối lưu tự nhiên, hỗ trợ giảm lượng nhiệt tích tụ trong cụm gối đỡ.

Như vậy, nguyên lý tản nhiệt có thể tóm tắt bằng ba quá trình:

Dẫn nhiệt trong thân bơm và gối đỡ → Phân tán nhiệt trên bề mặt → Đối lưu và bức xạ nhiệt ra môi trường

Tản nhiệt tự nhiên giúp hạn chế nhiệt truyền đến ổ bi

Ổ bi của RY20-20-125 phải làm việc liên tục khi trục quay ở khoảng 2.800 vòng/phút. Bản thân hoạt động quay của ổ bi đã phát sinh một lượng nhiệt do ma sát.

Nếu nhiệt từ dầu nóng tiếp tục truyền trực tiếp và tích tụ tại ổ bi, nhiệt độ cụm ổ trục có thể tăng cao hơn mức làm việc bình thường.

Thân gối đỡ hỗ trợ bảo vệ điều kiện bôi trơn

Việc giải phóng nhiệt qua thân gối đỡ giúp hạn chế nhiệt tích tụ tại ổ bi, qua đó tạo điều kiện để dầu hoặc mỡ bôi trơn duy trì trạng thái làm việc phù hợp.

Điều này đặc biệt quan trọng khi RY20-20-125 phải tuần hoàn dầu nóng trong thời gian dài.

Ưu điểm của tản nhiệt tự nhiên không dùng nước làm mát

Một điểm đáng chú ý của RY20-20-125 là hệ thống không phải phụ thuộc vào một mạch nước làm mát riêng cho thân gối đỡ.

Thay vào đó, chính kết cấu bơm đảm nhiệm việc đưa nhiệt ra ngoài thông qua không khí tự nhiên.

Giảm các thiết bị phụ trợ

Không sử dụng nước làm mát giúp loại bỏ nhu cầu bố trí thêm đường cấp nước, đường hồi nước, van và các kết nối làm mát quanh bơm.

Nhờ vậy, cụm bơm giữ được kết cấu tương đối đơn giản và thuận lợi hơn khi lắp đặt trong hệ thống dầu truyền nhiệt.

Khoảng cách truyền nhiệt góp phần bảo vệ cụm ổ trục

Hiệu quả của cơ chế tản nhiệt không chỉ đến từ diện tích bề mặt thân gối đỡ mà còn từ đường truyền nhiệt giữa thân bơm và ổ bi.

Nhiệt từ dầu nóng không truyền ngay lập tức toàn bộ đến ổ bi mà phải đi qua các bộ phận trung gian. Trong khoảng thời gian đó, nhiệt liên tục được phát tán ra môi trường.

Nhiệt độ giảm dần theo đường truyền

Khu vực sát buồng bơm có nhiệt độ cao nhất. Khi nhiệt truyền dần về phía gối đỡ, một phần đã được giải phóng qua bề mặt kim loại.

Nhờ vậy, cụm ổ bi có điều kiện làm việc ở nhiệt độ thấp hơn đáng kể so với khu vực trực tiếp tiếp xúc với dầu truyền nhiệt nóng.

Giữ thân gối đỡ thông thoáng để tản nhiệt hiệu quả

Do RY20-20-125 dựa vào tản nhiệt tự nhiên, khả năng trao đổi nhiệt với không khí xung quanh rất quan trọng.

Không nên che kín thân gối đỡ hoặc bố trí các vật cản quá sát khiến không khí khó lưu thông.

Tránh phủ vật liệu cách nhiệt lên gối đỡ

Đường ống và thân thiết bị dầu nóng thường được bọc cách nhiệt để hạn chế thất thoát nhiệt. Tuy nhiên, không nên tùy tiện bọc kín khu vực gối đỡ vốn cần giải phóng nhiệt.

Nếu bề mặt tản nhiệt bị cách ly với không khí, khả năng đối lưu giảm và nhiệt dễ tích tụ hơn.

Giữ bề mặt gối đỡ sạch

Bụi bẩn, dầu bám hoặc lớp cặn dày trên bề mặt thân gối đỡ có thể làm giảm khả năng trao đổi nhiệt với môi trường.

Vì vậy, vệ sinh thân gối đỡ trong quá trình bảo dưỡng giúp duy trì điều kiện tản nhiệt tự nhiên tốt hơn.

Tản nhiệt tự nhiên phải kết hợp với ổ bi làm việc bình thường

Thân gối đỡ chỉ có khả năng giải phóng một lượng nhiệt nhất định. Nếu ổ bi thiếu bôi trơn, lắp quá chặt, hư hỏng hoặc trục bị lệch, ma sát sẽ tăng và phát sinh thêm nhiệt.

Trong trường hợp đó, nhiệt độ gối đỡ có thể tăng bất thường dù cơ chế tản nhiệt tự nhiên vẫn hoạt động.

Do vậy, khi phát hiện thân gối đỡ nóng hơn bình thường cần kiểm tra đồng thời tình trạng ổ bi, chất bôi trơn và độ đồng tâm của cụm trục.

Ý nghĩa của tản nhiệt tự nhiên đối với RY20-20-125

Đối với Bơm dầu truyền nhiệt RY20-20-125, cơ chế tản nhiệt tự nhiên qua thân gối đỡ mang lại ba tác dụng trực tiếp:

• Phân tán nhiệt truyền từ khu vực dầu nóng về phía ổ bi.
• Giải phóng nhiệt của cụm gối đỡ ra không khí xung quanh.
• Giảm nhu cầu sử dụng hệ thống nước làm mát phụ trợ.

Nhờ đó, cụm ổ trục được cách nhiệt tương đối tốt hơn khỏi vùng nhiệt độ cao trong khi kết cấu bơm vẫn đơn giản.

Nguyên lý tản nhiệt tự nhiên qua thân gối đỡ của Bơm dầu truyền nhiệt RY20-20-125 dựa trên quá trình nhiệt truyền từ vùng thân bơm nóng sang kết cấu gối đỡ, sau đó được phân tán và giải phóng ra môi trường thông qua đối lưu tự nhiên và bức xạ nhiệt.

Thân gối đỡ đóng vai trò quan trọng trong việc hạn chế nhiệt tích tụ tại ổ bi khi trục bơm hoạt động ở khoảng 2.800 vòng/phút. Việc giữ khu vực gối đỡ sạch, thông thoáng và bảo đảm ổ bi được bôi trơn đúng yêu cầu sẽ giúp cơ chế tản nhiệt tự nhiên của RY20-20-125 phát huy hiệu quả trong quá trình tuần hoàn dầu truyền nhiệt ở nhiệt độ cao.
