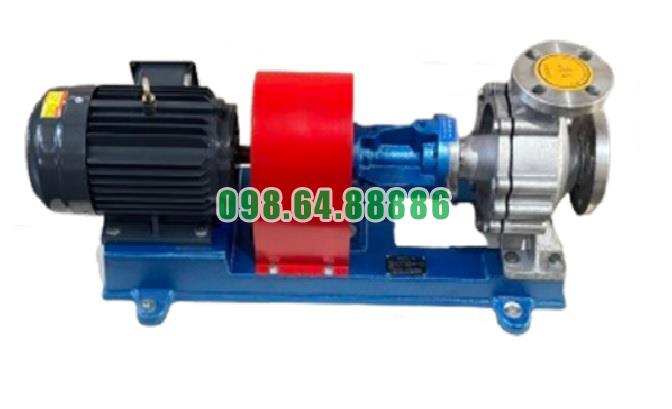

Máy bơm dầu nóng công nghiệp RY20-20-100 tốc độ 2.800 vòng/phút

Chi tiết quá trình tạo áp suất dòng chảy trong Bơm dầu truyền nhiệt RY20-20-100

Bơm dầu truyền nhiệt RY20-20-100 tạo áp suất dòng chảy dựa trên nguyên lý ly tâm. Năng lượng quay từ động cơ được truyền qua trục đến bánh công tác, sau đó chuyển thành động năng và áp năng của dầu truyền nhiệt.

Dầu đi vào tâm bánh công tác

Cửa hút được bố trí theo phương trục, đưa dầu trực tiếp vào vùng tâm của bánh công tác. Khi bánh công tác quay, áp suất tại khu vực tâm giảm xuống, tạo chênh lệch áp suất để dầu từ đường ống hút liên tục đi vào buồng bơm.

Bánh công tác truyền năng lượng cho dầu

Động cơ 0,75 kW làm bánh công tác quay với tốc độ khoảng 2.800 vòng/phút. Dầu nằm giữa các cánh bơm được cuốn chuyển động theo bánh công tác và dịch chuyển dần từ tâm ra mép ngoài.

Trong quá trình này, dầu nhận thêm năng lượng nên vận tốc và áp suất đều tăng lên.

Lực ly tâm đẩy dầu ra ngoài

Khi dầu chuyển động quay, lực ly tâm tác động làm môi chất bị đẩy về phía đường kính ngoài của bánh công tác. Tại mép bánh công tác, dòng dầu có vận tốc lớn và mang năng lượng cao hơn so với lúc đi vào cửa hút.

Thân bơm chuyển động năng thành áp suất

Sau khi rời bánh công tác, dầu đi vào buồng dẫn của thân bơm. Tiết diện dòng chảy tại đây được mở rộng dần, làm vận tốc dầu giảm xuống. Một phần động năng của dòng dầu được chuyển hóa thành áp suất tĩnh trước khi môi chất đi đến cửa xả.

Đây là giai đoạn quyết định khả năng tạo cột áp của bơm.

Hình thành chênh lệch áp suất hút – xả

Áp suất thấp tại tâm bánh công tác kết hợp với áp suất cao tại cửa xả tạo thành chênh lệch áp suất liên tục. Chênh lệch này giúp dầu nóng được vận chuyển qua bộ gia nhiệt, thiết bị sử dụng nhiệt và quay trở lại cửa hút của bơm.

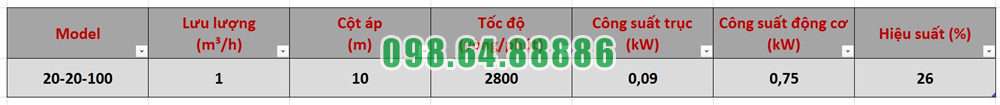

RY20-20-100 có điểm làm việc định mức khoảng:

Lưu lượng: 1 m³/h
Cột áp: 10 m
Tốc độ quay: 2.800 vòng/phút

Điều kiện duy trì áp suất ổn định

Để bơm tạo áp suất đúng thiết kế, buồng bơm phải được mồi đầy dầu, van hút mở hoàn toàn và đường hút không bị tắc. Không khí lọt vào đường ống, chạy khô hoặc xâm thực sẽ làm giảm khả năng tạo áp, gây rung và khiến lưu lượng không ổn định.

Quá trình tạo áp suất trong Bơm dầu truyền nhiệt RY20-20-100 diễn ra theo chu trình: dầu đi vào tâm bánh công tác, nhận năng lượng quay, bị đẩy ra ngoài bằng lực ly tâm rồi được thân bơm chuyển một phần vận tốc thành áp suất. Nhờ đó, bơm tạo chênh lệch áp suất cần thiết để duy trì dòng dầu nóng tuần hoàn trong hệ thống.

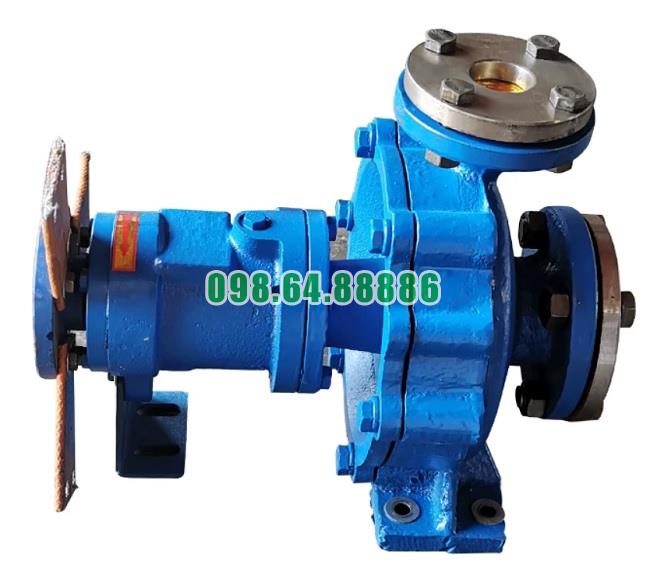

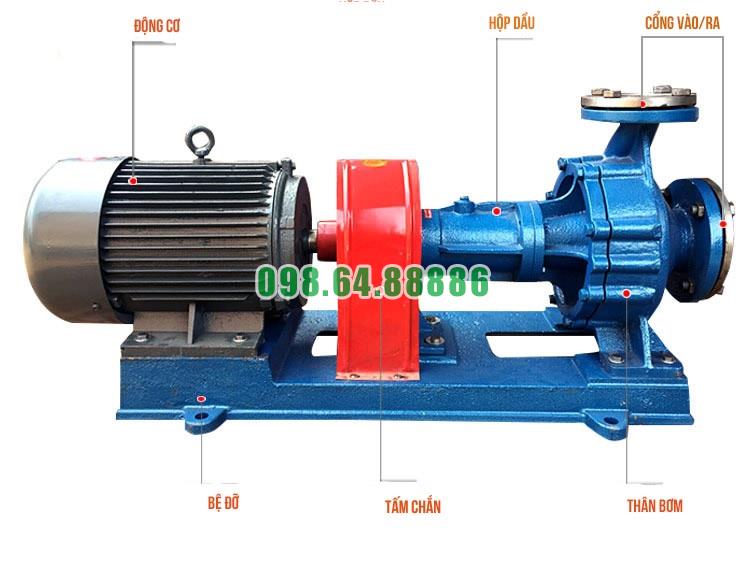

Độ bền cơ học cao từ kết cấu đúc của Bơm dầu truyền nhiệt RY20-20-100

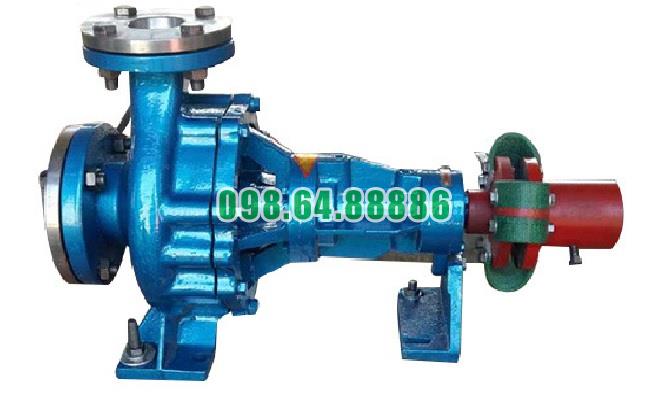

Bơm dầu truyền nhiệt RY20-20-100 sử dụng kết cấu thân bơm và nắp bơm dạng đúc liền khối. Phương pháp chế tạo này giúp các bộ phận chịu áp có độ cứng vững cao, phù hợp với điều kiện tuần hoàn dầu tải nhiệt ở nhiệt độ cao.

Thân bơm có kết cấu chắc chắn

Thân bơm là bộ phận trực tiếp chứa dầu nóng và chịu áp suất trong quá trình vận hành. Kết cấu đúc giúp tạo thành khoang bơm liền mạch, hạn chế số lượng mối ghép và tăng khả năng chịu lực của toàn bộ cụm bơm.

Độ cứng của thân bơm còn giúp duy trì hình dạng khoang dẫn dòng, hạn chế biến dạng khi nhiệt độ dầu thay đổi.

Chịu tải từ áp suất và dòng chảy

Khi bánh công tác quay ở tốc độ khoảng 2.800 vòng/phút, dầu tải nhiệt được gia tốc và tạo áp lực lên thành thân bơm. Kết cấu đúc có khả năng phân bố tải trọng trên toàn bộ bề mặt, giúp giảm hiện tượng tập trung ứng suất tại một vị trí.

Điều này hỗ trợ bơm duy trì cột áp khoảng 10 m và hạn chế rung động do biến dạng thân bơm.

Hạn chế ảnh hưởng của giãn nở nhiệt

Trong hệ thống dầu nóng, thân bơm thường xuyên chịu quá trình tăng và giảm nhiệt độ. Kết cấu đúc liền khối giúp sự giãn nở diễn ra tương đối đồng đều, hạn chế sai lệch giữa thân bơm, nắp bơm và cụm trục.

Độ ổn định hình học giúp duy trì khe hở làm việc giữa bánh công tác và thân bơm, giảm nguy cơ cọ xát khi vận hành.

Tăng độ ổn định khi sử dụng lâu dài

Kết cấu thân bơm cứng vững giúp hấp thụ tốt hơn các tải trọng phát sinh từ áp suất, rung động và sự thay đổi nhiệt độ. Nhờ đó, Bơm dầu truyền nhiệt RY20-20-100 có thể duy trì độ ổn định cơ học trong các chu trình vận hành kéo dài.

Tài liệu kỹ thuật không nêu rõ mác vật liệu đúc cụ thể của RY20-20-100. Vì vậy, khi lựa chọn bơm cần xác nhận vật liệu thực tế với nhà cung cấp để bảo đảm phù hợp với nhiệt độ và tính chất của dầu tải nhiệt.
