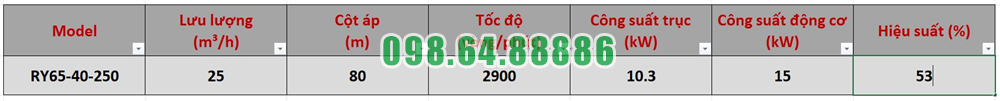

Bơm dầu truyền nhiệt RY65-40-250 trong hệ thống gia nhiệt được thiết kế chuyên biệt cho nhiệm vụ tuần hoàn dầu nóng ở nhiệt độ cao. Model này có thông số làm việc 25 m³/h, cột áp 80 m, tốc độ 2.900 vòng/phút và công suất động cơ 15 kW, phù hợp với các hệ thống cần duy trì dòng dầu ổn định qua đường ống và thiết bị trao đổi nhiệt.
Điểm nổi bật của RY65-40-250 tập trung ở kết cấu đỡ một phía, khả năng tản nhiệt tự nhiên, cụm ổ trục chắc chắn và hệ thống làm kín phù hợp với dầu tải nhiệt.
RY65-40-250 sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm. Cách bố trí này giúp thân bơm, trục và cụm ổ trục được sắp xếp tập trung trên cùng một hướng truyền động.
Kết cấu này vừa giúp cụm bơm gọn hơn, vừa hỗ trợ giữ ổn định trục và bánh công tác khi vận hành ở tốc độ 2.900 vòng/phút.
Bên trong thân ổ trục có hai bộ vòng bi làm nhiệm vụ đỡ và định vị rôto.
Hai ổ bi giúp trục duy trì đúng tâm, hạn chế rung động và giữ bánh công tác làm việc ổn định bên trong thân bơm. Đây là đặc điểm quan trọng đối với một bơm dầu truyền nhiệt thường phải vận hành trong thời gian dài.
Cửa hút của dòng RY được bố trí theo hướng trục, trong khi cửa xả theo hướng tâm và phương thẳng đứng.
Với RY65-40-250, cửa hút có đường kính danh nghĩa 65 mm, còn cửa xả là 40 mm.
Cách bố trí này phù hợp với nguyên lý bơm ly tâm, giúp dầu đi trực tiếp vào tâm bánh công tác, nhận năng lượng rồi được đẩy ra cửa xả.
Số 250 trong tên model thể hiện đường kính ngoài danh nghĩa của bánh công tác là 250 mm.
Bánh công tác được lắp trên trục và quay ở tốc độ khoảng 2.900 vòng/phút. Đây là bộ phận trực tiếp truyền năng lượng cho dầu tải nhiệt để tạo lưu lượng 25 m³/h và cột áp 80 m tại điểm làm việc đã xác định.
Một trong những đặc điểm thiết kế nổi bật của Bơm dầu truyền nhiệt RY65-40-250 trong hệ thống gia nhiệt là cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Thiết kế này giúp giảm số lượng thiết bị phụ trợ, làm cụm bơm gọn hơn và hạn chế sự phụ thuộc vào một mạch nước làm mát riêng.
Đây là lợi thế rõ rệt trong các hệ thống gia nhiệt có mật độ đường ống cao hoặc không gian lắp đặt hạn chế.
Dòng RY được thiết kế cho chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn, với nhiệt độ làm việc không vượt quá 350°C.
Khả năng này giúp RY65-40-250 phù hợp với các hệ thống sử dụng dầu tải nhiệt để truyền nhiệt giữa nguồn gia nhiệt và thiết bị tiêu thụ nhiệt.
RY65-40-250 sử dụng bộ chèn làm kín packing kết hợp phớt dầu cao su chịu nhiệt.
Packing được bố trí tại khu vực trục đi qua nắp bơm để hạn chế dầu truyền nhiệt rò ra ngoài. Phớt dầu hỗ trợ bảo vệ khu vực ổ trục và duy trì dầu bôi trơn.
Cấu trúc này phù hợp với đặc điểm vận hành của bơm dầu nóng và thuận tiện khi cần kiểm tra hoặc thay thế trong quá trình bảo dưỡng.
Bơm và động cơ được kết nối bằng khớp nối mềm kiểu ba chấu.
Khớp nối truyền mô-men từ động cơ sang trục bơm, đồng thời hỗ trợ giảm rung động và bù sai lệch rất nhỏ giữa hai trục.
Khi được căn chỉnh đúng đồng tâm, cụm truyền động có điều kiện làm việc ổn định hơn và giảm tải bất lợi lên ổ bi.
RY65-40-250 được bố trí cùng động cơ trên một bệ máy chung.
Thiết kế này giúp căn chỉnh trục bơm và trục động cơ thuận tiện hơn, đồng thời tạo thành một cụm thiết bị chắc chắn và dễ bố trí trong hệ thống gia nhiệt.
Đường ống hút và xả vẫn cần có giá đỡ độc lập để tránh truyền tải trọng trực tiếp lên thân bơm.
Do làm việc với dầu nóng, RY65-40-250 được vận hành theo quy trình có kiểm soát nhiệt rõ ràng.
Trước khi khởi động, bơm cần được gia nhiệt sơ bộ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, còn tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Điều này giúp các chi tiết cơ khí giãn nở từ từ và hạn chế ảnh hưởng của sốc nhiệt lên thân bơm, trục và bộ làm kín.
Đặc điểm thiết kế nổi bật của Bơm dầu truyền nhiệt RY65-40-250 trong hệ thống gia nhiệt nằm ở kết cấu đỡ một phía chắc chắn, cụm ổ trục hai vòng bi, cửa hút hướng trục, cửa xả hướng tâm, bánh công tác danh nghĩa 250 mm, khớp nối mềm ba chấu và hệ thống làm kín phù hợp với dầu nóng.
Đặc biệt, cơ chế tản nhiệt tự nhiên và khả năng làm việc với môi chất tới 350°C giúp RY65-40-250 thích hợp với các hệ thống tuần hoàn dầu tải nhiệt công nghiệp. Với thông số 25 m³/h, cột áp 80 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, model này nổi bật ở sự kết hợp giữa độ ổn định cơ khí, khả năng chịu nhiệt và tính gọn gàng khi lắp đặt.
Bơm dầu truyền nhiệt RY65-40-250 phù hợp với các hệ thống tuần hoàn dầu tải nhiệt trong trạm trộn bê tông nhựa nóng, nơi cần duy trì nhiệt ổn định cho bồn chứa, đường ống và thiết bị công nghệ. Với lưu lượng 25 m³/h, cột áp 80 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 15 kW, bơm có thể đáp ứng những hệ thống có yêu cầu tuần hoàn dầu nóng liên tục và trở lực tương đối lớn.
Trong trạm trộn bê tông nhựa nóng, dầu tải nhiệt thường được dùng để truyền nhiệt gián tiếp đến các khu vực cần duy trì nhiệt độ.
Bơm dầu truyền nhiệt RY65-40-250 có nhiệm vụ đưa dầu nóng từ nguồn gia nhiệt đến các thiết bị sử dụng nhiệt, sau đó đưa dầu hồi về để tiếp tục chu trình.
Nhờ dòng tuần hoàn liên tục, nhiệt lượng được vận chuyển đều hơn trong toàn hệ thống.
Một trong những ứng dụng quan trọng của RY65-40-250 là tuần hoàn dầu tải nhiệt quanh các bồn cần duy trì nhiệt độ.
Khi dầu nóng được lưu thông ổn định, nhiệt được truyền liên tục qua bề mặt trao đổi nhiệt, giúp hạn chế tình trạng vật liệu nguội nhanh hoặc tăng độ nhớt quá mức.
Điều này hỗ trợ quá trình cấp liệu và vận hành trạm ổn định hơn.
Các tuyến ống trong trạm trộn có thể cần được giữ nóng để hạn chế hiện tượng vật liệu giảm nhiệt trong quá trình vận chuyển.
Bơm dầu truyền nhiệt RY65-40-250 giúp đưa dầu nóng tuần hoàn qua hệ thống gia nhiệt đường ống, duy trì khả năng truyền nhiệt liên tục dọc theo tuyến.
Cột áp 80 m là lợi thế khi hệ thống có nhiều đoạn ống, van và co nối tạo ra trở lực đáng kể.
Một trạm trộn có thể có nhiều vị trí cần cấp nhiệt như bồn chứa, đường ống và các thiết bị liên quan.
RY65-40-250 có thể đưa dầu nóng đến đường ống phân phối chung trước khi dòng dầu được chia sang từng nhánh.
Để đạt hiệu quả, các nhánh cần được cân bằng lưu lượng hợp lý để tránh tình trạng nơi quá nhiều dầu, nơi lại thiếu dòng tuần hoàn.
Dòng RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn.
Đây là đặc điểm phù hợp với hệ thống dầu tải nhiệt trong các trạm trộn bê tông nhựa nóng, nơi môi chất phải làm việc liên tục ở nhiệt độ cao.
Thiết kế tản nhiệt tự nhiên của dòng RY cũng giúp giảm sự phụ thuộc vào hệ thống làm mát bằng nước truyền thống.
Khi dầu tải nhiệt tuần hoàn ổn định, khả năng cấp nhiệt cho bồn và đường ống cũng ổn định hơn.
Điều này giúp hạn chế tình trạng nhiệt độ dao động lớn trong các khu vực cần giữ nóng, từ đó hỗ trợ duy trì điều kiện làm việc ổn định cho quá trình sản xuất bê tông nhựa.
Trước khi khởi động, bơm phải được mồi đầy dầu tải nhiệt và loại bỏ không khí khỏi hệ thống.
Khi làm việc với dầu nóng, cần gia nhiệt bơm từ từ trước khi vận hành chính thức. Van hút phải mở hoàn toàn và lưu lượng được điều chỉnh từ phía van xả.
Trong quá trình hoạt động cần thường xuyên kiểm tra áp suất cửa xả, độ rung, nhiệt độ ổ bi và tình trạng rò rỉ để bảo đảm vòng tuần hoàn dầu luôn ổn định.
Sử dụng Bơm dầu truyền nhiệt RY65-40-250 cho các trạm trộn bê tông nhựa nóng tập trung chủ yếu vào nhiệm vụ tuần hoàn dầu nóng để duy trì nhiệt cho bồn chứa, đường ống và các thiết bị công nghệ.
Với thông số 25 m³/h, cột áp 80 m, tốc độ 2.900 vòng/phút và công suất 15 kW, RY65-40-250 phù hợp với những hệ thống có yêu cầu tuần hoàn dầu tải nhiệt tương ứng.
Khi được lựa chọn đúng điểm làm việc và vận hành đúng kỹ thuật, Bơm dầu truyền nhiệt RY65-40-250 giúp duy trì nguồn nhiệt ổn định và hỗ trợ hoạt động liên tục cho các trạm trộn bê tông nhựa nóng.

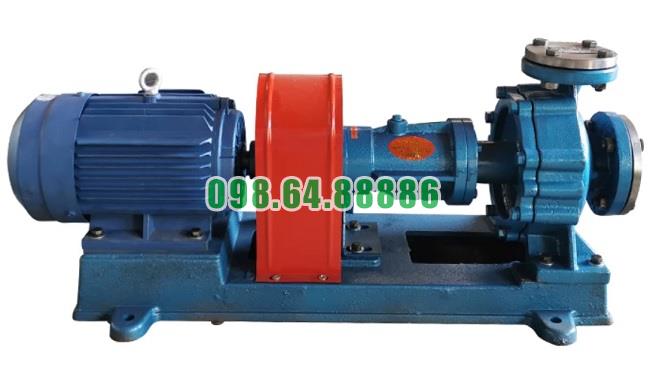

Bơm ly tâm dầu tải nhiệt RY65-40-250 Lưu lượng 25 m3/h, cột áp 80 m, tốc độ 2900 vòng/phút, công suất 15 kW
