Thiết kế chịu nhiệt độ cao vượt trội của Bơm dầu truyền nhiệt RY65-40-200 là điểm nổi bật giúp thiết bị phù hợp với các hệ thống tuần hoàn dầu nóng công nghiệp. Theo tài liệu dòng RY, bơm được thiết kế để vận chuyển chất lỏng ít ăn mòn, không chứa hạt rắn và có nhiệt độ tối đa tới 350°C.
RY65-40-200 không phải bơm nước thông thường mà thuộc dòng bơm dầu truyền nhiệt chuyên dùng cho môi chất nóng.
Thân bơm, nắp bơm, trục, ổ bi và hệ thống làm kín được bố trí theo hướng hạn chế ảnh hưởng của nhiệt từ buồng bơm tới cụm truyền động. Đây là cơ sở giúp bơm thích nghi tốt hơn với điều kiện làm việc có nhiệt độ cao.
Một đặc điểm quan trọng trong thiết kế chịu nhiệt độ cao vượt trội của Bơm dầu truyền nhiệt RY65-40-200 là sử dụng phương án tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Nhiệt từ thân bơm được phát tán ra môi trường trước khi truyền mạnh tới khu vực ổ bi. Nhờ đó, cụm ổ trục và chất bôi trơn được hạn chế tiếp xúc với mức nhiệt quá cao.
Thiết kế này đồng thời giúp kết cấu bơm đơn giản hơn và giảm sự phụ thuộc vào hệ thống nước làm mát riêng.
Hai ổ bi của bơm được lắp trong thân ổ trục và bố trí tách khỏi vùng bánh công tác chứa dầu nóng.
Khoảng cách kết cấu giữa thân bơm và ổ trục giúp giảm lượng nhiệt truyền trực tiếp tới ổ bi. Đây là yếu tố quan trọng bởi nhiệt độ quá cao có thể ảnh hưởng tới chất bôi trơn và tuổi thọ của ổ trục.
RY65-40-200 sử dụng packing seal kết hợp với phớt dầu chịu nhiệt.
Packing giúp kiểm soát rò rỉ tại vị trí trục đi xuyên qua nắp bơm, trong khi phớt dầu chịu nhiệt hỗ trợ bảo vệ khu vực ổ trục phía sau.
Sự kết hợp này phù hợp với đặc điểm của bơm dầu truyền nhiệt, nơi bộ phận làm kín vừa chịu ma sát của trục quay vừa chịu tác động của nhiệt từ môi chất.
Theo giới hạn công bố cho dòng RY, nhiệt độ môi chất có thể đạt tối đa 350°C.
Mức nhiệt này cho thấy kết cấu bơm được định hướng cho những hệ thống gia nhiệt nhiệt độ cao. Tuy nhiên, 350°C cần được hiểu là giới hạn tối đa của môi chất, không phải mức nhiệt nên tùy ý vượt qua trong vận hành.
Khả năng chịu nhiệt cao của RY65-40-200 vẫn cần đi kèm quy trình gia nhiệt đúng kỹ thuật.
Trước khi vận chuyển dầu nóng, bơm cần được làm nóng từ từ để thân bơm, trục và các chi tiết cơ khí giãn nở đồng đều. Việc hạn chế thay đổi nhiệt độ đột ngột giúp giảm ứng suất nhiệt và hỗ trợ duy trì độ ổn định của cụm bơm.
Thiết kế chịu nhiệt độ cao vượt trội của Bơm dầu truyền nhiệt RY65-40-200 tập trung ở kết cấu chuyên dụng cho dầu nóng, khả năng làm việc với môi chất tới 350°C, cơ chế tản nhiệt tự nhiên, bố trí ổ trục cách vùng nhiệt cao và hệ thống packing kết hợp phớt dầu chịu nhiệt.
Những đặc điểm này giúp RY65-40-200 phù hợp với các hệ thống tuần hoàn dầu truyền nhiệt cần vận hành ổn định trong môi trường nhiệt độ cao, đồng thời hạn chế tác động nhiệt lên ổ bi, chất bôi trơn và cụm truyền động.
Đặc điểm vận hành êm ái ít rung lắc của Bơm dầu truyền nhiệt RY65-40-200 phụ thuộc chủ yếu vào độ đồng tâm giữa bơm và động cơ, tình trạng ổ bi, cách đỡ đường ống, chất lượng lắp đặt và khả năng duy trì dòng dầu ổn định. Theo hướng dẫn của dòng RY, khi các điều kiện cơ khí và thủy lực được đảm bảo, bơm có thể duy trì trạng thái vận hành ổn định và hạn chế rung bất thường.
RY65-40-200 sử dụng khớp nối ba chấu để truyền mô-men từ động cơ sang trục bơm.
Khớp nối tạo liên kết giữa hai cụm quay và hỗ trợ giảm tác động trực tiếp của những dao động nhỏ trong quá trình truyền động. Điều này góp phần giúp trục và bánh công tác quay ổn định hơn.
Khớp nối chỉ phát huy hiệu quả khi trục động cơ và trục bơm được căn chỉnh đúng.
Nếu hai trục lệch nhau, bơm có thể xuất hiện rung và tiếng ồn. Vì vậy, kiểm tra độ đồng tâm ngay từ khi lắp đặt là yếu tố quan trọng để duy trì đặc điểm vận hành êm ái ít rung lắc của Bơm dầu truyền nhiệt RY65-40-200.
Trục bơm được đỡ bởi hai ổ bi nằm trong thân ổ.
Ổ bi giúp duy trì vị trí của rôto, hạn chế dao động của trục và giảm ma sát trong quá trình quay. Khi ổ bi được bôi trơn đúng và không bị hư hỏng, cụm rôto có điều kiện làm việc ổn định hơn.
Ngược lại, ổ bi mòn hoặc thiếu bôi trơn có thể gây nóng, rung và tiếng ồn bất thường.
Bơm và động cơ được lắp trên cùng một bệ. Khi bệ được cân chỉnh đúng và các bulông neo được siết chắc, cụm thiết bị có độ ổn định cao hơn trong quá trình vận hành.
Bulông lỏng hoặc bệ đặt không vững có thể làm dao động của thiết bị tăng lên. Vì vậy, kiểm tra chân đế và các điểm cố định là một phần cần thiết để giữ bơm vận hành êm.
Một yếu tố ảnh hưởng rõ rệt đến rung của RY65-40-200 là cách bố trí đường ống.
Theo hướng dẫn dòng RY, đường hút và đường đẩy phải được đỡ hoặc treo độc lập, không để trọng lượng đường ống tác động trực tiếp lên thân bơm.
Nếu bơm phải chịu tải từ đường ống, cụm bơm có thể bị lệch vị trí, làm mất đồng tâm giữa trục động cơ và trục bơm, từ đó tăng rung trong quá trình hoạt động.
Bơm cần được điền đầy dầu trước khi khởi động và hạn chế không khí tồn tại trong đường ống.
Không khí trong hệ thống có thể làm dòng dầu không liên tục và gây rung hoặc tiếng ồn lớn. Vì vậy, việc loại bỏ khí trước khi vận hành có ảnh hưởng trực tiếp đến độ êm của bơm.
Cửa hút phải luôn được cấp đủ dầu. Nếu đường hút bị tắc, van hút đóng hoặc bộ lọc bẩn, dòng dầu vào bánh công tác có thể bị gián đoạn.
Giữ đường hút thông thoáng giúp bánh công tác nhận dầu đều hơn và hạn chế dao động thủy lực bên trong bơm.
Tạp chất bám hoặc mắc trong bánh công tác có thể làm dòng chảy mất ổn định.
Vì vậy, đường ống cần được vệ sinh trước khi đưa hệ thống vào vận hành và phía hút nên có bộ lọc để hạn chế cặn đi vào bơm.
Bánh công tác sạch giúp dòng dầu qua bơm đều hơn và góp phần duy trì trạng thái vận hành ổn định.
Tài liệu dòng RY yêu cầu theo dõi độ rung trong quá trình khởi động và vận hành. Mức rung được nêu không vượt quá khoảng 0,06 mm.
Nếu độ rung tăng bất thường, cần dừng bơm và kiểm tra các nguyên nhân như:
Trục bơm và động cơ mất đồng tâm.
Ổ bi bị hư hỏng.
Đường ống tác động tải lên bơm.
Có không khí trong hệ thống.
Việc xử lý sớm giúp tránh để rung kéo dài ảnh hưởng tới trục, ổ bi và bộ phận làm kín.
Đặc điểm vận hành êm không chỉ thể hiện ở mức rung thấp mà còn ở tiếng động của cụm bơm.
Theo hướng dẫn bảo dưỡng dòng RY, nếu xuất hiện tiếng ồn bất thường cần dừng bơm để kiểm tra. Tiếng ồn có thể là dấu hiệu sớm của ổ bi hư, lệch trục hoặc dòng dầu không ổn định.
Theo dõi âm thanh trong quá trình vận hành vì vậy là cách đơn giản để phát hiện sớm tình trạng bất thường.
Đặc điểm vận hành êm ái ít rung lắc của Bơm dầu truyền nhiệt RY65-40-200 được duy trì khi hệ truyền động, ổ bi, bệ máy và hệ thống đường ống được lắp đặt đúng kỹ thuật.
Độ đồng tâm chính xác, ổ bi được bôi trơn tốt, đường ống không truyền tải trọng lên bơm, bánh công tác sạch và dòng dầu không chứa không khí là những yếu tố quan trọng giúp hạn chế rung và tiếng ồn. Khi các điều kiện này được kiểm soát tốt, RY65-40-200 có thể duy trì trạng thái vận hành ổn định hơn trong hệ thống dầu truyền nhiệt.

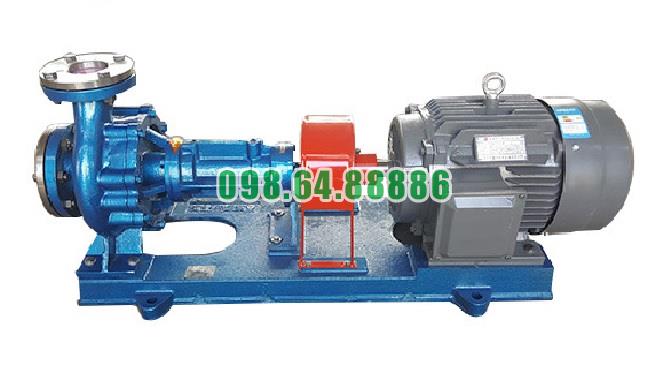

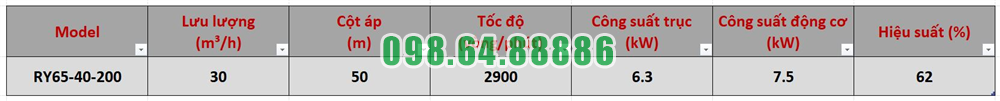

Bơm dầu gia nhiệt RY65-40-200 lưu lượng 30 m3/h, công suất 7.5 kW, cột áp 50 m
