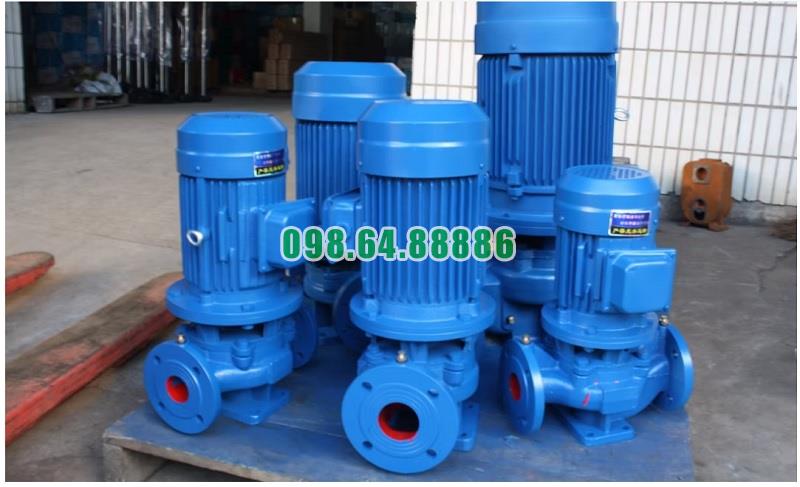

Máy bơm inline, bơm ly tâm trục đứng, tăng áp ISG65-200B, IRG65-200B, 5.5kw

Độ Bền Và Tuổi Thọ Của Bơm Inline Model ISG65-200B, IRG65-200B

Sử Dụng Vật Liệu Cao Cấp – Tăng Cường Độ Bền Cơ Học

Bơm ISG65-200B, IRG65-200B được chế tạo từ các vật liệu có khả năng chống chịu cao:

• Thân bơm làm từ gang cầu FCD hoặc inox SUS304/SUS316 chịu áp lực cao, hạn chế nứt vỡ trong môi trường nhiệt độ và áp lực biến động

• Trục bơm làm từ thép hợp kim tôi cứng hoặc inox, chống cong vênh và chịu mài mòn hiệu quả

• Cánh bơm bằng đồng, inox hoặc composite kỹ thuật có khả năng làm việc liên tục trong dòng chảy tốc độ cao mà không bị mòn nhanh

Chính nhờ cấu trúc vật liệu chất lượng này, bơm đạt độ bền cơ học vượt trội ngay cả trong điều kiện vận hành liên tục.

Thiết Kế Đồng Bộ – Giảm Hao Mòn Và Hư Hỏng

Bơm được thiết kế liền trục và cân bằng động giúp:

• Giảm rung động khi vận hành

• Tránh hiện tượng lệch trục hoặc mài mòn không đồng đều

• Hạn chế hư hỏng phớt, vòng bi, cổ trục – những nguyên nhân thường gặp gây giảm tuổi thọ bơm

Ngoài ra, thiết kế inline giúp áp lực phân bố đồng đều lên các chi tiết, giảm tải cục bộ và giữ thiết bị bền lâu hơn.

Phớt Cơ Khí Chịu Mài Mòn Cao

Bơm trang bị phớt cơ khí bằng SiC – graphite hoặc carbon – gốm, có tuổi thọ cao trong điều kiện:

• Áp lực cao liên tục

• Nhiệt độ từ 0 đến 100°C

• Lưu chất có độ ăn mòn nhẹ hoặc chứa cặn mịn

Phớt cơ khí tốt giúp bảo vệ trục khỏi mòn, tránh rò rỉ và kéo dài thời gian giữa các lần thay thế.

Tuổi Thọ Trung Bình Từ 7 – 10 Năm

Khi được lắp đặt và vận hành đúng kỹ thuật, bơm ISG65-200B, IRG65-200B có thể đạt:

• Tuổi thọ trung bình 7 – 10 năm trong điều kiện công nghiệp thông thường

• Thời gian bảo hành thường từ 12–24 tháng tùy nhà cung cấp

• Với điều kiện bảo trì định kỳ tốt, một số model có thể sử dụng trên 12 năm trong hệ thống cấp nước dân dụng hoặc HVAC

Đây là dòng bơm có tuổi thọ đáng tin cậy trong nhóm công suất trung bình (7.5 – 11kW), đáp ứng tốt yêu cầu bền bỉ theo năm.

Bảo Dưỡng Định Kỳ – Kéo Dài Tuổi Thọ

Để tối ưu độ bền và giảm chi phí thay thế, người dùng cần tuân thủ:

• Bảo dưỡng định kỳ 3 – 6 tháng: kiểm tra bạc đạn, phớt, điện áp, áp lực làm việc

• Thay mỡ vòng bi đúng định kỳ nếu sử dụng trong môi trường nhiệt độ cao

• Vệ sinh lưới lọc hút, ống dẫn để tránh cặn gây mài mòn nhanh buồng bơm và cánh

Việc kết hợp vật liệu tốt với vận hành đúng cách sẽ giúp bơm giữ hiệu suất cao trong suốt vòng đời sử dụng.

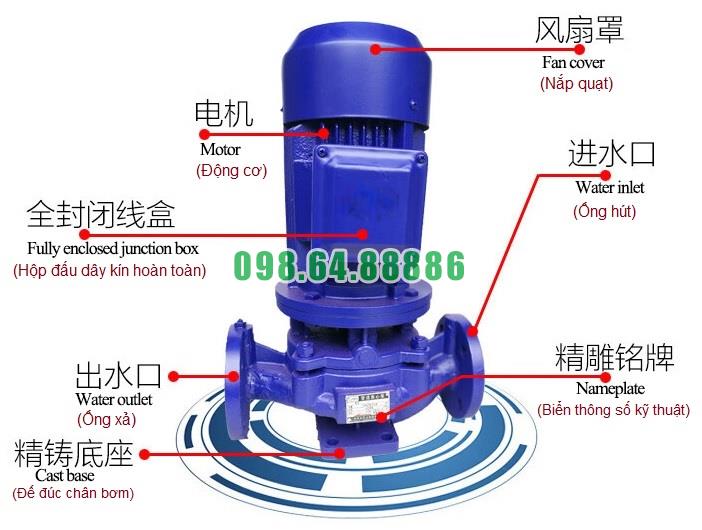

Các bộ phận chính của Bơm inline model ISG65-200B, IRG65-200B

Bơm inline trục đứng ISG65-200B, IRG65-200B là dòng bơm ly tâm đơn tầng cánh, được thiết kế theo dạng trục thẳng đứng, đường hút – xả đồng trục. Thiết kế này giúp tiết kiệm không gian, dễ lắp đặt và đảm bảo hiệu suất cao. Dưới đây là các bộ phận cấu thành quan trọng giúp bơm vận hành ổn định, bền bỉ và hiệu quả.

1. Thân bơm (Buồng bơm)

• Là bộ phận chính chứa toàn bộ quá trình hút và đẩy chất lỏng

• Được đúc bằng gang xám hoặc inox, chịu áp lực cao, chống ăn mòn

• Thiết kế đồng trục, giúp dòng chảy lưu thông thẳng, giảm tổn thất áp lực

• Có mặt bích hút và xả đối xứng giúp dễ lắp đặt vào hệ thống đường ống

2. Cánh bơm (Impeller)

• Là bộ phận tạo lực ly tâm để hút và đẩy chất lỏng

• Làm từ hợp kim đồng, gang hoặc inox tùy theo môi chất sử dụng

• Thiết kế cân bằng động giúp giảm rung, nâng cao tuổi thọ

• Lắp trực tiếp trên trục bơm và quay cùng với động cơ

3. Trục bơm (Pump Shaft)

• Truyền động trực tiếp từ động cơ đến cánh bơm

• Làm từ thép không gỉ hoặc thép hợp kim, có độ cứng cao

• Trục được gia công chính xác, đảm bảo quay trơn tru, giảm hao mòn phớt

4. Phớt cơ khí (Mechanical Seal)

• Giữ cho chất lỏng không rò rỉ ra ngoài tại vị trí trục quay

• Gồm 2 bề mặt tiếp xúc – một gắn với trục, một gắn với thân bơm

• Làm từ carbon, ceramic, tungsten carbide, chịu mài mòn cao

• Đây là bộ phận hao mòn định kỳ cần thay thế sau thời gian sử dụng

5. Ổ bi (Bearing)

• Giúp trục quay ổn định, giảm ma sát và chống rung lắc

• Có thể là bạc đạn đôi hoặc ổ bi rãnh sâu, được bôi trơn bằng mỡ chuyên dụng

• Đóng vai trò bảo vệ động cơ khỏi lệch trục, giảm tiếng ồn

6. Đế bơm (Base)

• Là phần khung đỡ, liên kết thân bơm và động cơ

• Thường làm bằng gang đúc hoặc thép, chịu lực tốt

• Có lỗ bắt bulông để cố định bơm xuống nền chống rung khi vận hành

7. Động cơ điện

• Là bộ phận cấp năng lượng giúp quay trục bơm

• Là động cơ điện 3 pha, chuẩn IP54 hoặc IP55, cách nhiệt cấp F

• Công suất thường từ 5.5kW đến 11kW tùy vào ứng dụng

• Gắn trực tiếp vào trục bơm theo kiểu đồng trục, giúp giảm tổn thất truyền động

8. Mặt bích hút và xả

• Dùng để nối bơm với hệ thống ống dẫn nước hoặc chất lỏng

• Theo tiêu chuẩn DN65 hoặc DN80, tùy phiên bản

• Có thể lắp van một chiều, van chặn hoặc cảm biến áp suất tại đây

9. Gioăng làm kín (Seal gasket)

• Làm bằng cao su chịu nhiệt, PTFE hoặc graphite, ngăn rò rỉ giữa các mặt lắp

• Được đặt tại các vị trí mặt bích, mặt tiếp xúc giữa buồng bơm và động cơ

10. Nắp che và tản nhiệt động cơ

• Bảo vệ động cơ khỏi bụi, hơi nước hoặc va đập

• Có các khe thông gió giúp tản nhiệt cho cuộn dây bên trong động cơ

• Đảm bảo nhiệt độ vận hành luôn trong giới hạn an toàn

Bơm inline ISG65-200B, IRG65-200B là tổ hợp cơ khí chính xác gồm nhiều bộ phận phối hợp nhịp nhàng. Trong đó, cánh bơm, trục, phớt và động cơ đóng vai trò quyết định hiệu suất, còn buồng bơm và ổ bi đảm bảo sự ổn định khi hoạt động liên tục. Việc hiểu rõ chức năng của từng bộ phận giúp người dùng dễ dàng hơn trong lắp đặt, vận hành, bảo trì cũng như xử lý sự cố kịp thời, hiệu quả

Thông số kỹ thuật và kích thước bơm model ISG65-200B

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-200B

Đường cong hiệu suất bơm model ISG65-200B

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-200B

Phụ kiện và kích thước lắp đặt bơm model ISG65-200B

Phương thức lắp đặt bơm model ISG65-200B
