Bơm dầu truyền nhiệt RY125-80-200 – Những yếu tố tạo nên hiệu suất bơm đáng tin cậy
Trong các hệ thống gia nhiệt công nghiệp, bơm dầu truyền nhiệt RY125-80-200 có nhiệm vụ duy trì dòng dầu nóng tuần hoàn giữa bộ gia nhiệt và thiết bị sử dụng nhiệt. Hiệu suất bơm đáng tin cậy không chỉ được thể hiện ở khả năng tạo lưu lượng và cột áp, mà còn ở sự ổn định, độ kín, mức tiêu thụ năng lượng, khả năng làm việc liên tục và mức độ an toàn trong quá trình vận hành.
Để đạt được hiệu suất ổn định, nhiều yếu tố phải phối hợp đồng thời, từ thiết kế thủy lực, vật liệu, điều kiện đường ống, chất lượng dầu, động cơ, cách lắp đặt đến chế độ bảo dưỡng. Chỉ khi các yếu tố này được kiểm soát đúng, bơm RY125-80-200 mới có thể vận chuyển dầu truyền nhiệt hiệu quả và đáp ứng yêu cầu của dây chuyền sản xuất.
Hiệu suất bơm đáng tin cậy được hiểu như thế nào?
Một bơm có hiệu suất đáng tin cậy là bơm có thể duy trì các thông số làm việc tương đối ổn định trong thời gian dài, không thường xuyên xảy ra rung động, quá nhiệt, rò rỉ hoặc suy giảm lưu lượng. Đối với bơm dầu truyền nhiệt, hiệu suất đáng tin cậy thường bao gồm các yếu tố:
•Duy trì lưu lượng dầu phù hợp với nhu cầu của hệ thống.
•Bảo đảm cột áp đủ để vượt qua tổn thất trong đường ống và thiết bị.
•Làm việc ổn định với dầu có nhiệt độ và độ nhớt thay đổi.
•Hạn chế rung động, tiếng ồn và nguy cơ xâm thực.
•Giữ độ kín tại thân bơm, mặt ghép và cụm làm kín trục.
•Tiêu thụ năng lượng phù hợp với tải thực tế.
•Có khả năng vận hành liên tục với mức bảo dưỡng hợp lý.
Thiết kế thủy lực phù hợp
Bánh công tác tạo dòng ổn định
Bánh công tác là bộ phận truyền năng lượng từ động cơ cho dầu truyền nhiệt. Hình dạng cánh, đường kính, độ cân bằng và khe hở làm việc của bánh công tác ảnh hưởng trực tiếp đến lưu lượng, cột áp và hiệu suất của bơm.
Bánh công tác được thiết kế phù hợp sẽ giúp dầu đi vào, tăng tốc và rời khỏi bơm theo hướng ổn định. Khi bánh công tác bị mòn, bám cặn, biến dạng hoặc mất cân bằng, dòng dầu bị xáo trộn, hiệu suất giảm và rung động tăng.
Khoang dẫn dòng hạn chế tổn thất
Thân bơm, khoang hút, khoang bánh công tác và khoang đẩy tạo thành đường dẫn cho dầu. Bề mặt và hình dạng các khoang này cần hạn chế dòng xoáy, dòng rò và tổn thất áp suất không cần thiết.
Nếu khoang dẫn dòng bị bám cặn, ăn mòn hoặc biến dạng, động cơ có thể phải tiêu thụ nhiều năng lượng hơn để duy trì cùng một lưu lượng. Vì vậy, việc giữ sạch và kiểm tra các bề mặt thủy lực là yếu tố quan trọng để duy trì hiệu suất lâu dài.
Làm việc trong vùng vận hành phù hợp
Mỗi bơm có vùng lưu lượng và cột áp phù hợp. Khi bơm hoạt động quá xa vùng này, dòng chảy trong khoang bơm có thể không ổn định, tải hướng kính tăng và hiệu suất giảm.
Lưu lượng quá thấp có thể làm dầu nóng cục bộ trong bơm, trong khi lưu lượng quá cao làm tăng tổn thất ma sát và tải cho động cơ. Do đó, cần lựa chọn bơm theo đúng nhu cầu thực tế thay vì chỉ dựa trên công suất danh nghĩa.
Chất lượng và đặc tính của dầu truyền nhiệt
Dầu truyền nhiệt là môi chất trực tiếp đi qua bơm, vì vậy đặc tính của dầu ảnh hưởng lớn đến hiệu suất. Độ nhớt, nhiệt độ, độ sạch, khả năng chịu nhiệt và mức độ biến chất của dầu đều có thể làm thay đổi tải thủy lực.
Dầu quá đặc làm tăng sức cản dòng chảy và khiến động cơ phải làm việc nặng hơn. Dầu bị oxy hóa hoặc chứa nhiều cặn có thể làm tắc bộ lọc, bám lên bánh công tác và thu hẹp tiết diện đường ống. Dầu bị phân hủy cũng có thể làm giảm khả năng truyền nhiệt và tạo ra các sản phẩm phụ ảnh hưởng đến cụm làm kín.
Để duy trì hiệu suất đáng tin cậy, cần sử dụng đúng loại dầu, kiểm soát nhiệt độ và kiểm tra tình trạng dầu theo chu kỳ vận hành. Không nên trộn các loại dầu không tương thích hoặc tiếp tục sử dụng dầu đã suy giảm nghiêm trọng.
Điều kiện đường ống hút và đường ống đẩy
Đường ống hút cấp dầu ổn định
Đường ống hút có ảnh hưởng trực tiếp đến khả năng làm việc của bánh công tác. Đường ống phải đủ kích thước, thông thoáng và hạn chế các đoạn uốn gấp hoặc vị trí gây tổn thất lớn.
Nếu dầu không được cấp đủ, áp suất tại cửa hút có thể giảm, làm phát sinh xâm thực. Hiện tượng này gây tiếng ồn, rung động, làm rỗ bề mặt bánh công tác và khiến hiệu suất bơm suy giảm.
Các yếu tố cần kiểm soát ở đường ống hút gồm:
•Kích thước và chiều dài đường ống.
•Số lượng co, van và mối nối.
•Khả năng lọt khí tại mặt bích và gioăng.
•Sự giãn nở nhiệt của đường ống.
Đường ống đẩy hạn chế tổn thất
Đường ống đẩy phải đưa dầu đến thiết bị sử dụng nhiệt với lưu lượng và áp suất phù hợp. Ống quá nhỏ, quá dài hoặc có nhiều vật cản sẽ làm tăng tổn thất áp suất và khiến bơm phải làm việc nặng hơn.
Đường ống đẩy cũng cần có giá đỡ độc lập, không tạo tải trọng lên cửa bơm. Lực kéo, lực nén hoặc lực giãn nở truyền về thân bơm có thể làm lệch trục, tăng rung và ảnh hưởng đến cụm làm kín.
Động cơ và khả năng truyền công suất
Động cơ cung cấp năng lượng cho bánh công tác thông qua trục và khớp nối. Công suất động cơ phải phù hợp với lưu lượng, cột áp, nhiệt độ và độ nhớt của dầu.
Động cơ thiếu công suất có thể thường xuyên bị quá tải, nóng và giảm tuổi thọ. Ngược lại, động cơ quá lớn nhưng không được điều chỉnh phù hợp có thể làm tăng chi phí điện năng và gây tải không cần thiết lên hệ thống truyền động.
Nguồn điện ổn định, thiết bị bảo vệ đúng và chế độ khởi động phù hợp cũng góp phần duy trì hiệu suất. Cần theo dõi dòng điện, nhiệt độ động cơ và các dấu hiệu rung bất thường để phát hiện sớm tình trạng quá tải hoặc lệch pha.
Trục, khớp nối và ổ trục
Trục bơm duy trì độ đồng tâm
Trục bơm truyền mô-men xoắn đến bánh công tác. Trục phải thẳng, đủ cứng và không bị mòn bất thường tại các vị trí lắp ghép.
Trục cong hoặc lệch sẽ làm bánh công tác quay không đều, tạo rung động và làm cụm làm kín bị mòn nhanh. Khi đó, hiệu suất bơm giảm dù động cơ vẫn hoạt động bình thường.
Khớp nối truyền động ổn định
Khớp nối phải được căn chỉnh đồng tâm giữa trục động cơ và trục bơm. Khớp nối lệch tâm tạo lực phụ, làm tăng tải lên ổ trục và gây rung.
Việc kiểm tra khớp nối cần được thực hiện sau khi lắp đặt, sau khi tháo bơm hoặc khi xuất hiện rung động tăng. Tấm che khớp nối cũng cần được lắp đúng để bảo đảm an toàn nhưng không gây cản trở cho bộ phận quay.
Ổ trục làm việc đúng điều kiện
Ổ trục giữ trục bơm ổn định và hạn chế ma sát. Ổ trục được bôi trơn đúng, không quá nhiệt và không bị mòn sẽ giúp bơm vận hành êm hơn.
Ổ trục có tiếng kêu, nhiệt độ tăng hoặc độ rơ lớn là dấu hiệu hiệu suất cơ khí đang suy giảm. Nếu không xử lý sớm, hư hỏng có thể lan sang trục, bánh công tác và cụm làm kín.
Khả năng làm kín và kiểm soát rò rỉ
Dầu truyền nhiệt thường làm việc ở nhiệt độ cao, vì vậy cụm làm kín có vai trò quan trọng đối với hiệu suất và an toàn. Cụm làm kín tốt giúp giữ dầu trong khoang bơm, hạn chế thất thoát môi chất và ngăn dầu nóng tiếp xúc với ổ trục, khớp nối hoặc động cơ.
Rò rỉ làm giảm lượng dầu trong hệ thống, có thể khiến bơm thiếu môi chất và ảnh hưởng đến khả năng truyền nhiệt. Dầu rò ra ngoài cũng tạo nguy cơ cháy, trơn trượt và gây ô nhiễm khu vực làm việc.
Vật liệu làm kín phải phù hợp với nhiệt độ, áp suất và tính chất của dầu. Ngoài ra, cụm làm kín chỉ làm việc hiệu quả khi trục không bị rung, bề mặt lắp ghép chính xác và nhiệt độ được kiểm soát.
Khả năng giảm rung và tiếng ồn
Rung và tiếng ồn là những chỉ báo quan trọng về trạng thái làm việc của bơm. Bơm vận hành ổn định thường có mức rung và tiếng ồn trong giới hạn phù hợp, không tăng đột ngột theo thời gian.
Các yếu tố giúp giảm rung gồm:
•Bánh công tác được cân bằng.
•Trục bơm và động cơ đồng tâm.
•Ổ trục được bôi trơn và lắp đúng.
•Thân bơm, bệ máy có độ cứng phù hợp.
•Đường ống không truyền tải trọng lên cửa bơm.
•Đường hút hạn chế xâm thực và lọt khí.
•Bơm làm việc gần vùng vận hành phù hợp.
Khi rung và tiếng ồn tăng, cần kiểm tra cả nguyên nhân cơ khí lẫn thủy lực. Chỉ thay ổ trục hoặc siết bu lông mà không xử lý xâm thực, lệch tâm hay tắc đường hút có thể khiến sự cố tái diễn.
Kiểm soát nhiệt độ trong quá trình vận hành
Hiệu suất đáng tin cậy của bơm dầu nhiệt phụ thuộc vào việc kiểm soát nhiệt độ của dầu và các bộ phận liên quan. Dầu quá nóng có thể làm giảm độ nhớt, tăng nguy cơ rò rỉ và ảnh hưởng đến vật liệu làm kín. Dầu quá nguội có thể có độ nhớt cao, làm tăng tải khởi động và tổn thất dòng chảy.
Cần theo dõi nhiệt độ dầu tại các vị trí quan trọng, nhiệt độ ổ trục, nhiệt độ động cơ và dấu hiệu quá nhiệt tại cụm làm kín. Quá trình khởi động và dừng bơm cũng cần phối hợp với chế độ gia nhiệt để hạn chế sốc nhiệt.
Đường ống và các thiết bị liên quan nên được cách nhiệt phù hợp nhằm giảm thất thoát nhiệt, duy trì đặc tính của dầu và giảm năng lượng cần thiết để đưa hệ thống đến nhiệt độ làm việc.
Lắp đặt chính xác và nền móng ổn định
Một bơm có thiết kế tốt vẫn có thể hoạt động kém hiệu quả nếu lắp đặt sai. Bệ máy phải chắc chắn, mặt lắp phẳng và bu lông được siết đúng. Bơm và động cơ phải được căn chỉnh trước khi đưa vào vận hành.
Đường ống hút và đẩy cần có giá đỡ riêng, tránh tạo lực kéo lên cửa bơm. Các đoạn bù giãn nở cần được bố trí phù hợp với hệ thống dầu nóng. Sau khi chạy thử và gia nhiệt, nên kiểm tra lại các mối nối, khớp nối và tình trạng rung vì nhiệt độ có thể làm thay đổi vị trí tương đối của các chi tiết.
Bảo dưỡng định kỳ và theo dõi tình trạng
Bảo dưỡng là yếu tố giúp duy trì hiệu suất theo thời gian. Nội dung theo dõi nên tập trung vào các thông số có khả năng phản ánh sớm sự suy giảm:
•Lưu lượng và áp suất hút – đẩy.
•Nhiệt độ dầu, ổ trục và động cơ.
•Độ sạch của dầu và bộ lọc.
•Độ đồng tâm của khớp nối.
•Tình trạng bánh công tác và khoang dẫn dòng.
Khi lưu lượng giảm, áp suất dao động hoặc tiếng ồn tăng, cần kiểm tra sớm thay vì chờ đến khi bơm dừng hẳn. Bảo dưỡng theo tình trạng thực tế giúp hạn chế thời gian dừng máy và tránh thay thế không cần thiết.
Vận hành đúng chế độ
Hiệu suất đáng tin cậy phụ thuộc nhiều vào thao tác vận hành. Trước khi khởi động, cần bảo đảm hệ thống có đủ dầu, van được đặt đúng vị trí, đường hút thông thoáng và bơm không bị kẹt cơ khí.
Trong khi vận hành, không nên để bơm chạy khô, đóng van hút hoặc điều chỉnh lưu lượng quá đột ngột. Cần theo dõi các thông số vận hành và xử lý ngay khi xuất hiện dấu hiệu bất thường.
Khi dừng bơm, phải tuân thủ trình tự phù hợp với nhiệt độ dầu và cấu hình hệ thống. Việc dừng đột ngột khi dầu còn quá nóng có thể làm tăng ứng suất nhiệt và ảnh hưởng đến độ kín của bơm.
Hiệu suất đáng tin cậy của bơm dầu truyền nhiệt RY125-80-200 được tạo nên từ sự phối hợp của nhiều yếu tố: thiết kế thủy lực phù hợp, bánh công tác ổn định, thân bơm chắc chắn, trục và khớp nối đồng tâm, ổ trục làm việc tốt, cụm làm kín phù hợp, động cơ đủ công suất và hệ thống đường ống được thiết kế đúng.
Bên cạnh đó, chất lượng dầu, khả năng kiểm soát nhiệt độ, điều kiện lắp đặt, mức độ rung, chế độ vận hành và công tác bảo dưỡng đều ảnh hưởng trực tiếp đến hiệu suất. Khi các yếu tố này được kiểm soát đồng bộ, RY125-80-200 có thể duy trì dòng dầu ổn định, giảm sự cố, tiết kiệm năng lượng và đáp ứng đáng tin cậy yêu cầu của hệ thống gia nhiệt công nghiệp.
Bơm dầu truyền nhiệt RY125-80-200: thiết kế cánh bơm ảnh hưởng thế nào đến dòng dầu nhiệt?
Trong bơm dầu truyền nhiệt RY125-80-200, cánh bơm là bộ phận trực tiếp truyền năng lượng từ động cơ đến dòng dầu. Hình dạng cánh, đường kính, góc đặt, số lượng cánh và khe hở bên trong bơm đều ảnh hưởng đến cách dầu được hút vào, tăng tốc và đẩy ra đường ống. Vì vậy, thiết kế cánh bơm có quan hệ trực tiếp với lưu lượng, cột áp, độ ổn định và mức tiêu thụ năng lượng của dòng dầu nhiệt.
Cánh bơm tạo dòng dầu nhiệt như thế nào?
RY125-80-200 làm việc theo nguyên lý ly tâm. Khi động cơ truyền chuyển động quay đến trục, cánh bơm quay theo bên trong thân bơm. Dầu truyền nhiệt đi vào vùng tâm cánh bơm, sau đó được các cánh dẫn hướng từ tâm ra phía ngoài.
Trong quá trình này, cánh bơm truyền năng lượng cơ học cho dầu. Dầu tăng vận tốc khi di chuyển từ tâm ra mép ngoài cánh. Sau đó, thân bơm và khoang xoắn chuyển một phần năng lượng vận tốc thành áp suất. Dòng dầu ở cửa xả nhờ đó có đủ lực để đi qua đường ống, van, bộ trao đổi nhiệt và các thiết bị gia nhiệt.
Nếu cánh bơm được thiết kế phù hợp với loại dầu, lưu lượng và cột áp yêu cầu, dòng dầu sẽ chuyển động đều và ít nhiễu loạn. Nếu cánh không phù hợp hoặc bị hư hỏng, bơm có thể giảm lưu lượng, dao động áp suất, tăng rung động và tiêu thụ nhiều điện hơn.
Ảnh hưởng của đường kính cánh bơm
Đường kính cánh bơm quyết định một phần khả năng truyền năng lượng cho dầu. Với cùng tốc độ quay, cánh có đường kính lớn hơn thường tạo được vận tốc vòng lớn hơn ở mép cánh. Nhờ đó, bơm có thể tạo cột áp cao hơn và đưa dầu đi xa hơn trong hệ thống.
Tuy nhiên, đường kính cánh không thể tăng tùy ý. Cánh quá lớn so với thân bơm hoặc động cơ có thể làm mô-men cản tăng, khiến động cơ phải làm việc với tải cao. Công suất tiêu thụ tăng, nhiệt độ ổ đỡ và trục có thể cao hơn, đồng thời nguy cơ quá tải động cơ cũng tăng.
Trong RY125-80-200, đường kính cánh phải phù hợp với kích thước thân bơm, tốc độ quay và đường đặc tính cần thiết. Khi hệ thống cần điều chỉnh cột áp, một số cấu hình có thể sử dụng đường kính cánh khác nhau hoặc gia công giảm đường kính trong giới hạn cho phép. Việc thay đổi phải dựa trên tính toán, không nên tự ý sửa cánh vì có thể làm sai lệch điểm làm việc của bơm.
Góc và hình dạng cánh ảnh hưởng đến hướng dòng chảy
Góc đặt của cánh quyết định cách dầu được dẫn từ tâm ra mép ngoài. Cánh cong về phía sau, cánh hướng kính hoặc các dạng hình học khác tạo ra quan hệ khác nhau giữa lưu lượng, cột áp và hiệu suất.
Cánh được thiết kế đúng sẽ giúp dầu chuyển động theo hướng mong muốn, hạn chế dòng xoáy không cần thiết và giảm tổn thất bên trong thân bơm. Dầu rời khỏi cánh với hướng phù hợp sẽ đi vào khoang xoắn ổn định hơn, nhờ đó áp suất xả ít dao động.
Nếu góc cánh không phù hợp với điểm làm việc, dầu có thể bị tách dòng hoặc tạo xoáy. Một phần năng lượng từ động cơ khi đó bị tiêu hao vào nhiễu loạn thay vì chuyển thành dòng chảy hữu ích. Hậu quả là lưu lượng giảm, bơm nóng hơn và hiệu suất truyền nhiệt của hệ thống suy giảm.
Với dầu truyền nhiệt, vấn đề này càng đáng chú ý vì độ nhớt thay đổi theo nhiệt độ. Dòng dầu có độ nhớt cao dễ chịu tổn thất lớn khi đi qua các vùng chuyển hướng. Do đó, hình dạng cánh cần phù hợp với cả điều kiện khởi động khi dầu còn nguội và điều kiện vận hành khi dầu đã đạt nhiệt độ làm việc.
Số lượng cánh và khả năng dẫn dầu
Số lượng cánh ảnh hưởng đến mức độ dẫn hướng và tiết diện dòng chảy trong bánh công tác. Nhiều cánh có thể giúp dầu được dẫn hướng rõ hơn và hỗ trợ tạo áp suất, nhưng đồng thời làm giảm tiết diện giữa các cánh. Khi khe dẫn dòng hẹp, tổn thất ma sát và nguy cơ bám cặn có thể tăng.
Ít cánh hơn tạo ra các khoang dẫn dòng rộng, phù hợp với môi chất cần hạn chế tắc nghẽn hoặc có độ nhớt cao. Tuy nhiên, nếu số cánh quá ít, dòng dầu có thể kém ổn định, độ dao động áp suất tăng và khả năng truyền năng lượng ở một số điểm làm việc giảm.
Thiết kế cánh của RY125-80-200 cần tạo sự cân bằng giữa khả năng tạo áp suất, tiết diện lưu thông và mức độ ổn định của dòng dầu. Sự cân bằng này đặc biệt quan trọng trong hệ thống có đường ống dài, nhiều nhánh hoặc sử dụng dầu có độ nhớt thay đổi đáng kể.
Cánh bơm quyết định mối quan hệ giữa lưu lượng và cột áp
Mỗi cánh bơm có một đường đặc tính thể hiện quan hệ giữa lưu lượng và cột áp. Khi lưu lượng tăng, cột áp mà bơm tạo ra thường giảm theo đặc tính của bánh công tác. Khi lưu lượng giảm, cột áp có thể tăng nhưng bơm không nên làm việc quá lâu ở vùng lưu lượng rất thấp.
Trong hệ thống dầu nhiệt, điểm làm việc thực tế được xác định bởi giao điểm giữa đường đặc tính của cánh bơm và đường đặc tính của mạng đường ống. Nếu đường ống có nhiều van, co nối, bộ trao đổi nhiệt hoặc áo gia nhiệt hẹp, trở lực tăng và điểm làm việc sẽ thay đổi.
Một cánh bơm phù hợp giúp RY125-80-200 duy trì lưu lượng cần thiết tại mức cột áp yêu cầu. Nếu cánh tạo cột áp quá thấp, dầu không đến được các thiết bị ở cuối tuyến. Nếu cánh tạo cột áp quá cao, hệ thống có thể chịu áp lực không cần thiết, động cơ tăng tải và tổn thất ma sát lớn hơn.
Ảnh hưởng của cánh bơm đến độ ổn định của dòng dầu
Dòng dầu nhiệt cần ổn định để truyền nhiệt đều. Khi cánh bơm có hình dạng cân bằng và làm việc đúng điểm thiết kế, dầu được đẩy ra liên tục với mức dao động thấp. Điều này giúp nhiệt độ tại các bồn, trục gia nhiệt, máy sấy hoặc bộ trao đổi nhiệt ít bị thay đổi đột ngột.
Nếu cánh bị mất cân bằng, cong, nứt hoặc bám cặn không đều, lực quay sẽ phân bố không đồng nhất. Bơm có thể rung, phát tiếng ồn và làm áp suất xả dao động. Dòng dầu khi đó không còn ổn định, ảnh hưởng đến khả năng kiểm soát nhiệt của toàn bộ hệ thống.
Cánh bị mòn cũng làm thay đổi hình dạng ban đầu. Mép cánh không còn truyền năng lượng hiệu quả, các khe hở tăng và dòng dầu có thể bị rò ngược bên trong thân bơm. Lưu lượng thực tế giảm dù động cơ vẫn quay ở tốc độ bình thường.
Khe hở giữa cánh và thân bơm
Khe hở giữa bánh công tác và các bề mặt bên trong thân bơm ảnh hưởng đến mức độ rò ngược của dầu. Khe hở quá lớn cho phép một phần dầu từ vùng áp suất cao quay trở lại vùng áp suất thấp. Năng lượng của dòng dầu bị tổn thất và khả năng tạo áp suất của bơm giảm.
Khe hở quá nhỏ lại có thể gây ma sát hoặc va chạm khi trục bị lệch, ổ đỡ xuống cấp hoặc dầu chứa cặn. Ở nhiệt độ cao, sự giãn nở nhiệt của các chi tiết cũng cần được tính đến. Vì vậy, khe hở phải được thiết kế và kiểm tra phù hợp với nhiệt độ vận hành thực tế.
Khi bảo dưỡng RY125-80-200, cần kiểm tra dấu hiệu cọ sát, mòn không đều và thay đổi khe hở. Không nên lắp cánh bơm không đúng kích thước hoặc dùng chi tiết thay thế không phù hợp, vì chỉ một thay đổi nhỏ trong khe hở cũng có thể ảnh hưởng đến lưu lượng và hiệu suất.
Ảnh hưởng của tốc độ quay đến cánh bơm và dòng dầu
Tốc độ quay quyết định tốc độ chuyển động của mép cánh và mức năng lượng truyền cho dầu. Khi tốc độ tăng, khả năng tạo lưu lượng và cột áp cũng thay đổi, đồng thời công suất tiêu thụ và tải cơ học tăng theo.
Tốc độ quá cao có thể làm dầu chịu lực cắt lớn hơn, tăng tổn thất, gây rung hoặc làm động cơ quá tải. Với dầu nóng, tốc độ cao cũng có thể làm tăng nguy cơ giảm áp suất tại cửa hút và phát sinh xâm thực nếu điều kiện hút không đủ.
Tốc độ quá thấp khiến cánh không cung cấp đủ năng lượng, lưu lượng và cột áp giảm. Dầu có thể không đi hết các nhánh gia nhiệt hoặc không duy trì được tốc độ tuần hoàn cần thiết. Khi sử dụng biến tần, tốc độ phải được điều chỉnh trong giới hạn cho phép của động cơ, cánh bơm, phớt và hệ thống dầu.
Cánh bơm và nguy cơ xâm thực
Xâm thực xảy ra khi áp suất tại vùng hút giảm đến mức một phần dầu tạo thành bọt hơi. Khi bọt hơi đi vào vùng áp suất cao và vỡ ra, bề mặt cánh có thể chịu các xung lực nhỏ nhưng lặp lại liên tục. Hiện tượng này gây tiếng ồn, rung động, suy giảm lưu lượng và làm mòn cánh.
Thiết kế cánh có ảnh hưởng đến điều kiện hút vì hình dạng vùng mắt cánh và góc vào quyết định cách dầu đi vào bánh công tác. Cánh phù hợp giúp dòng dầu vào êm hơn, giảm tổn thất tại cửa hút. Tuy nhiên, ngay cả cánh được thiết kế tốt cũng không thể bù cho đường hút quá nhỏ, mức dầu thấp hoặc nhiệt độ dầu vượt giới hạn.
Để bảo vệ cánh, cần bảo đảm đường hút thông thoáng, bơm được cấp đủ dầu và dầu không bị quá nóng tại cửa hút. Việc xả khí, vệ sinh bộ lọc và duy trì mức dầu phù hợp giúp giảm nguy cơ xâm thực trong quá trình vận hành.
Tác động của cánh bơm đến nhiệt độ và chất lượng dầu
Cánh bơm không chỉ tạo dòng mà còn quyết định một phần mức tổn thất năng lượng trong bơm. Khi dòng chảy đi qua cánh êm và hiệu suất cao, lượng năng lượng biến thành nhiệt không cần thiết được hạn chế.
Nếu dòng bị xoáy mạnh, cánh bị mòn hoặc bơm làm việc lệch điểm thiết kế, tổn thất bên trong tăng. Dầu có thể nóng lên cục bộ, đặc biệt khi lưu lượng quá thấp và phần lớn năng lượng bị giữ lại trong thân bơm. Nhiệt độ cục bộ cao có thể làm dầu oxy hóa nhanh hơn hoặc ảnh hưởng đến cụm làm kín.
Vì vậy, việc duy trì cánh sạch, cân bằng và làm việc đúng lưu lượng giúp bảo vệ chất lượng dầu truyền nhiệt. Dầu ổn định về độ nhớt và ít cặn sẽ tiếp tục hỗ trợ cánh bơm làm việc hiệu quả, tạo thành mối quan hệ hai chiều giữa chất lượng môi chất và độ bền của bánh công tác.

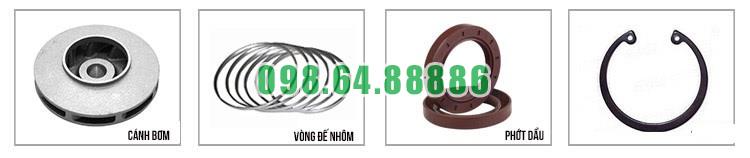

Kiểm tra cánh bơm trong quá trình bảo trì
Khi bảo trì RY125-80-200, cần kiểm tra mép cánh, bề mặt cánh, độ cân bằng, dấu hiệu mòn, nứt, ăn mòn và cặn bám. Cánh phải quay tự do, không bị cọ vào thân bơm và không có dấu hiệu lệch tâm.
Nếu lưu lượng giảm nhưng tốc độ động cơ vẫn bình thường, cần kiểm tra cánh trước khi kết luận động cơ yếu. Các nguyên nhân có thể gồm cánh bị mòn, khe hở tăng, đường hút bị tắc hoặc dòng dầu có khí. Nếu bơm rung và phát tiếng ồn, cần kiểm tra đồng thời cánh, trục, ổ đỡ và điều kiện hút.
Khi thay cánh, cần dùng chi tiết có đúng kích thước, vật liệu và đặc tính thiết kế. Sau khi lắp, phải kiểm tra độ đồng tâm, khe hở, chiều quay và khả năng làm kín trước khi đưa bơm trở lại tải cao.
Thiết kế cánh bơm của RY125-80-200 ảnh hưởng trực tiếp đến cách dòng dầu nhiệt được hút, tăng tốc và đẩy qua hệ thống. Đường kính cánh quyết định mức năng lượng truyền cho dầu, góc và hình dạng cánh định hướng dòng chảy, số lượng cánh ảnh hưởng đến tiết diện và độ ổn định, còn khe hở quyết định mức rò ngược và hiệu suất của bơm.
Khi cánh bơm phù hợp với lưu lượng, cột áp, tốc độ quay và đặc tính của dầu, RY125-80-200 có thể tạo dòng dầu ổn định, hạn chế rung động và hỗ trợ truyền nhiệt đều. Ngược lại, cánh bị mòn, mất cân bằng, bám cặn hoặc làm việc sai điểm thiết kế sẽ làm giảm lưu lượng, tăng tiêu thụ năng lượng và ảnh hưởng đến độ tin cậy của hệ thống. Vì vậy, kiểm tra và bảo dưỡng cánh bơm là yêu cầu quan trọng để duy trì hiệu quả tuần hoàn dầu nhiệt.
Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

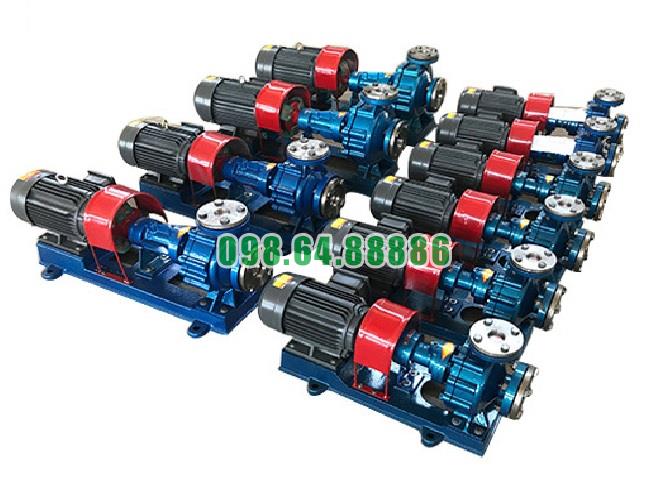

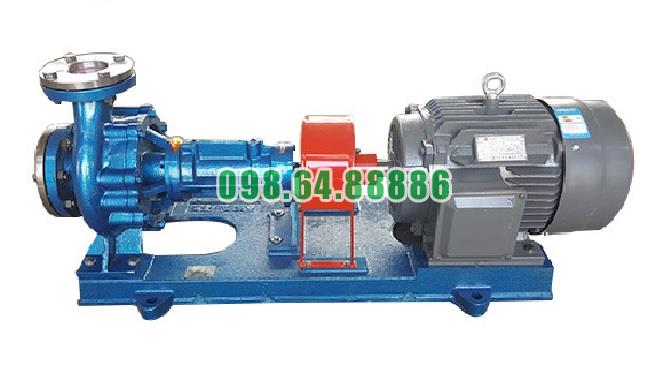

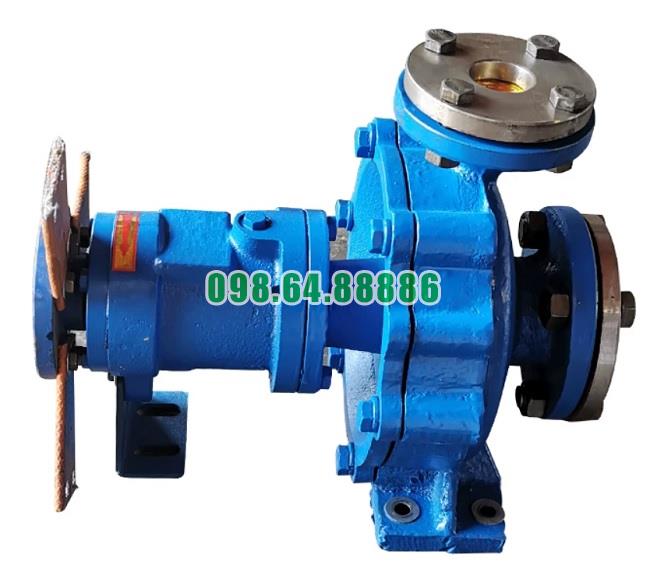

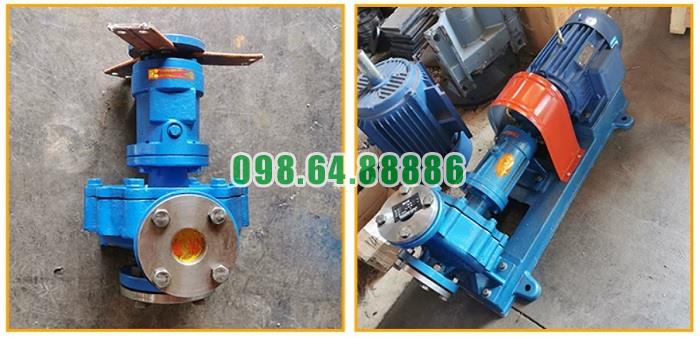

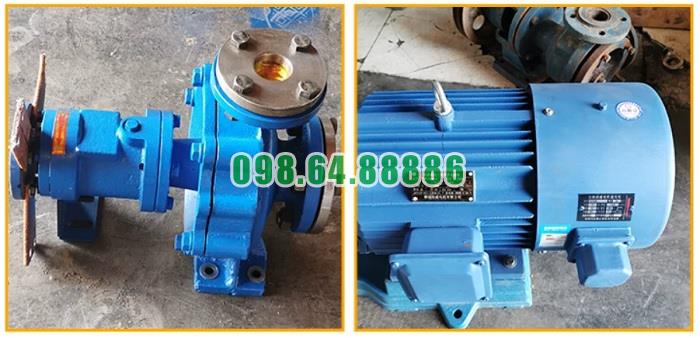

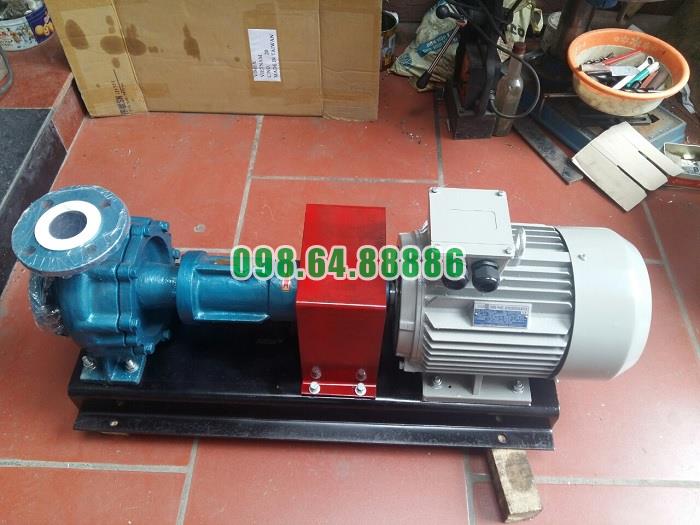

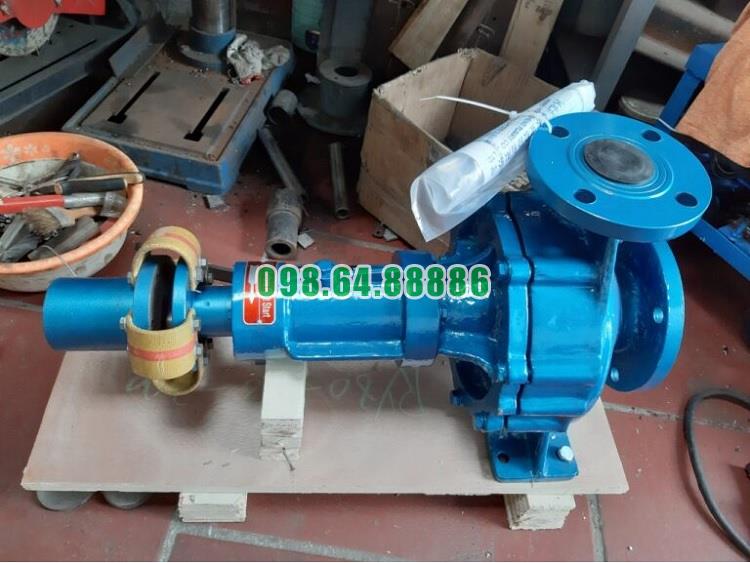

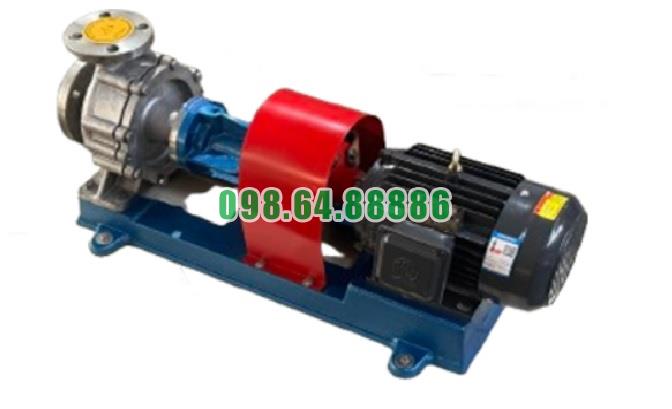

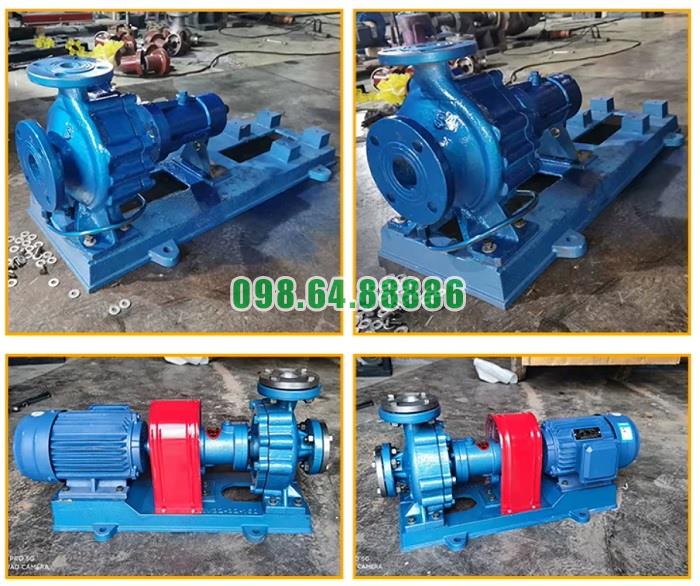

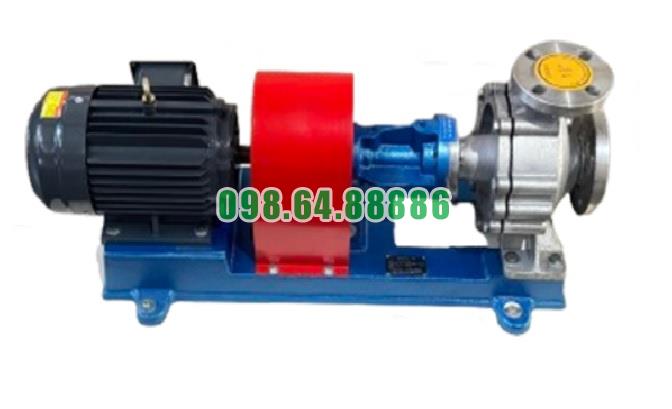

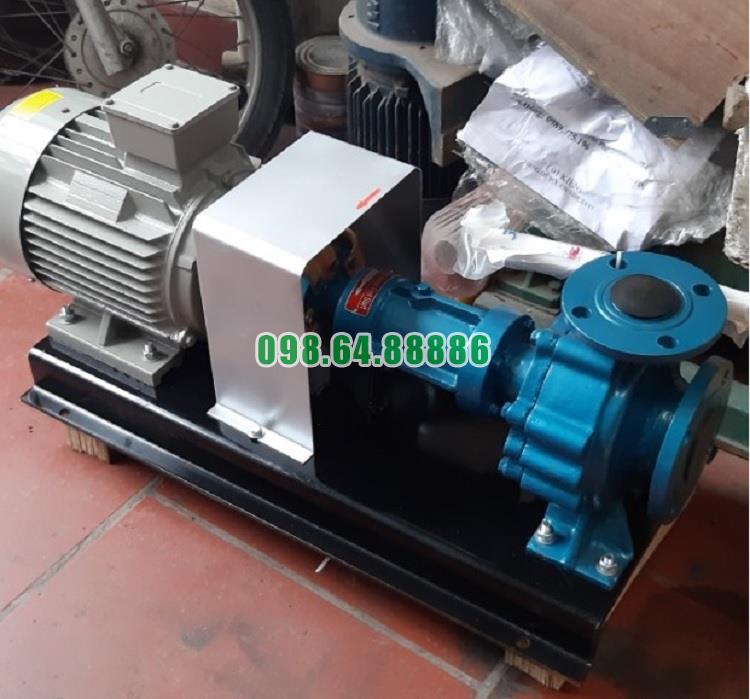

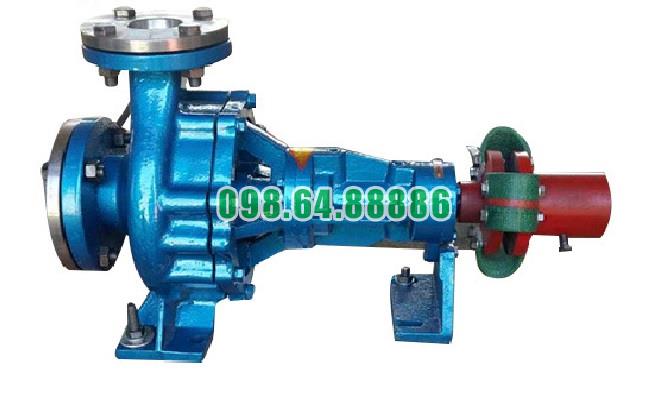

Hình ảnh thực tế bơm dầu truyền nhiệt RY
