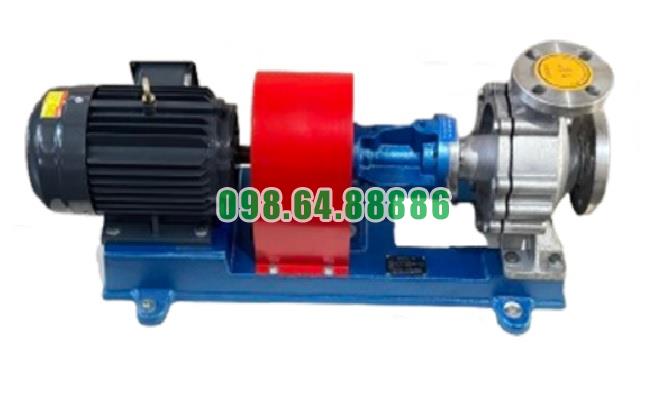

Name: Máy bơm tuần hoàn dầu truyền nhiệt RY65-40-250A lưu lượng 20 m3/h, công suất 7.5 kW, cột áp 51 m
Brand: vGing
SKU: RY65-40-250A
Availability: InStock
Rating: 5 (1 reviews)

Máy bơm tuần hoàn dầu truyền nhiệt RY65-40-250A lưu lượng 20 m3/h, công suất 7.5 kW, cột áp 51 m

Lý do Bơm dầu truyền nhiệt RY65-40-250A là lựa chọn hàng đầu cho các nhà máy

Bơm dầu truyền nhiệt RY65-40-250A phù hợp với nhiều nhà máy nhờ khả năng tuần hoàn dầu nóng ổn định, chịu nhiệt cao, kết cấu gọn và thuận tiện cho bảo dưỡng. Với lưu lượng 20 m³/h, cột áp 51 m, tốc độ quay 2.900 vòng/phút và công suất 7,5 kW, model này đáp ứng tốt nhu cầu vận chuyển dầu tải nhiệt trong nhiều hệ thống gia nhiệt công nghiệp.

Khả năng làm việc với dầu nóng đến 350°C

Một trong những lý do quan trọng khiến Bơm dầu truyền nhiệt RY65-40-250A phù hợp với môi trường nhà máy là khả năng làm việc với môi chất có nhiệt độ cao.

Dòng RY được thiết kế cho chất lỏng có nhiệt độ không vượt quá 350°C, tính ăn mòn yếu và không chứa hạt rắn. Đây là đặc tính phù hợp với các hệ thống sử dụng dầu tải nhiệt trong sản xuất công nghiệp.

Lưu lượng và cột áp phù hợp cho hệ thống tuần hoàn

RY65-40-250A có lưu lượng 20 m³/h và cột áp 51 m, giúp tạo dòng dầu tuần hoàn qua đường ống, van và thiết bị trao đổi nhiệt khi hệ thống có điểm làm việc tương ứng.

Cột áp 51 m cũng là lợi thế đối với những hệ thống có mức trở lực tương đối lớn, nơi bơm cần duy trì năng lượng dòng chảy ổn định.

Kết cấu gọn giúp tối ưu mặt bằng nhà máy

Bơm sử dụng kết cấu đỡ một phía, các bộ phận chính được bố trí tập trung theo phương trục.

Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, truyền động qua khớp nối mềm. Cách bố trí này giúp cụm thiết bị gọn hơn, thuận tiện khi lắp trong khu vực có nhiều đường ống và thiết bị sản xuất.

Tản nhiệt tự nhiên giúp giảm hệ thống phụ trợ

Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.

Nhờ đó, nhà máy có thể giảm bớt đường cấp nước, đường hồi nước và các thiết bị làm mát phụ trợ quanh bơm. Điều này giúp hệ thống đơn giản hơn, đồng thời giảm số lượng hạng mục cần kiểm tra trong quá trình vận hành.

Cụm làm kín phù hợp với môi trường dầu nóng

RY65-40-250A sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.

Hệ thống làm kín giúp hạn chế dầu nóng rò rỉ theo trục và hỗ trợ bảo vệ khu vực ổ bi. Đây là yếu tố quan trọng đối với các nhà máy cần duy trì hệ thống dầu truyền nhiệt ổn định trong thời gian dài.

Cụm ổ trục hỗ trợ vận hành ổn định

Hai bộ vòng bi được bố trí trong thân ổ trục để đỡ và định vị rôto.

Khi được bôi trơn và căn chỉnh đúng kỹ thuật, cụm ổ trục giúp trục bơm duy trì trạng thái làm việc ổn định ở tốc độ 2.900 vòng/phút, hạn chế rung và ma sát bất thường.

Thuận tiện cho công tác bảo dưỡng

Các bộ phận như bánh công tác, trục, ổ bi, thân ổ trục và bộ làm kín được bố trí theo từng cụm rõ ràng.

Thiết kế này giúp kỹ thuật viên dễ tiếp cận khi kiểm tra hoặc bảo dưỡng, phù hợp với yêu cầu của nhà máy nơi thiết bị cần được duy trì trong tình trạng sẵn sàng vận hành.

Phù hợp với nhiều ngành sản xuất

Dòng RY được sử dụng trong các hệ thống dầu tải nhiệt thuộc nhiều lĩnh vực như hóa chất, cao su, nhựa, dược phẩm, dệt nhuộm, chế biến thực phẩm và chế biến gỗ.

Nhờ đó, RY65-40-250A có tính ứng dụng tốt trong nhiều nhà máy cần một bơm chuyên dụng để tuần hoàn dầu nóng.

Khi nào RY65-40-250A là lựa chọn phù hợp?

Bơm dầu truyền nhiệt RY65-40-250A phù hợp nhất khi nhà máy cần điểm làm việc gần 20 m³/h và 51 m cột áp, đồng thời sử dụng môi chất nằm trong giới hạn nhiệt độ và tính chất cho phép của dòng RY.

Việc lựa chọn vẫn cần dựa trên lưu lượng thực tế, tổng trở lực đường ống và yêu cầu nhiệt của toàn hệ thống để đảm bảo bơm làm việc đúng vùng phù hợp.

Lý do Bơm dầu truyền nhiệt RY65-40-250A là lựa chọn hàng đầu cho các nhà máy nằm ở khả năng làm việc với dầu nóng đến 350°C, thông số 20 m³/h – 51 m – 2.900 vòng/phút – 7,5 kW, kết cấu gọn, tản nhiệt tự nhiên và hệ thống làm kín phù hợp với môi trường nhiệt độ cao.

Những đặc điểm này giúp RY65-40-250A phù hợp với nhiều nhà máy cần hệ thống tuần hoàn dầu tải nhiệt ổn định, dễ bố trí và thuận tiện trong bảo dưỡng lâu dài.

Tìm hiểu chi tiết cấu tạo bên trong Bơm dầu truyền nhiệt RY65-40-250A

Tìm hiểu chi tiết cấu tạo bên trong Bơm dầu truyền nhiệt RY65-40-250A giúp làm rõ cách các bộ phận chính phối hợp để tạo dòng dầu tải nhiệt ổn định. Cấu tạo của bơm tập trung vào cụm thân bơm, rôto, ổ trục, bộ phận làm kín và cụm truyền động.

Thân bơm và nắp bơm

Thân bơm cùng nắp bơm tạo thành phần chịu áp và khoang dẫn dầu. Cửa hút được bố trí theo hướng trục, còn cửa xả theo hướng tâm và phương thẳng đứng.

Dầu truyền nhiệt đi vào thân bơm qua cửa hút, tiếp cận bánh công tác rồi được đưa ra cửa xả sau khi nhận năng lượng.

Bánh công tác

Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dầu. Bánh được lắp trên trục bơm và cố định bằng đai ốc hãm.

Khi quay ở tốc độ 2.900 vòng/phút, bánh công tác tạo lực ly tâm, đưa dầu từ vùng tâm ra phía ngoài. Đây là bộ phận có vai trò trực tiếp trong việc tạo lưu lượng 20 m³/h và cột áp 51 m tại điểm làm việc đã xác định.

Trục bơm

Trục bơm truyền mô-men từ động cơ đến bánh công tác. Trục phải được giữ ổn định và đồng tâm để hạn chế rung, ma sát và tải bất thường lên các bộ phận quay.

Sự ổn định của trục đặc biệt quan trọng khi Bơm dầu truyền nhiệt RY65-40-250A hoạt động liên tục ở tốc độ cao.

Cụm ổ bi và thân ổ trục

Thân ổ trục chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị cụm rôto.

Ổ bi giúp trục quay ổn định, hạn chế dao động và giữ đúng vị trí của bánh công tác trong thân bơm. Đây cũng là khu vực cần được bôi trơn và kiểm tra định kỳ để tránh nóng hoặc mài mòn.

Bộ phận làm kín

Cấu tạo bên trong bơm RY sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.

Cụm này giúp hạn chế dầu truyền nhiệt rò rỉ theo vị trí trục đi qua nắp bơm. Khi bơm vận hành với dầu nóng, tình trạng của bộ chèn và phớt ảnh hưởng trực tiếp đến độ kín của thiết bị.

Ống dẫn dầu và hệ thống bôi trơn

Trong cấu trúc bơm còn có ống dẫn dầu phục vụ khu vực ổ trục. Hệ thống bôi trơn giúp giảm ma sát, hạn chế nhiệt phát sinh và bảo vệ ổ bi trong quá trình làm việc.

Việc sử dụng đúng dầu và mỡ bôi trơn là yêu cầu quan trọng để cụm trục hoạt động ổn định.

Giá đỡ và nắp chặn ổ trục

Giá đỡ giúp giữ cụm thân ổ trục ở vị trí ổn định, còn nắp chặn giữ các chi tiết ổ bi bên trong.

Các bộ phận này phối hợp với hệ thống ổ trục để duy trì vị trí của rôto và hạn chế rung trong quá trình vận hành.

Khớp nối truyền động

Bơm được nối với động cơ bằng khớp nối mềm kiểu ba chấu. Mô-men từ động cơ được truyền qua khớp nối đến trục, sau đó làm bánh công tác quay.

Việc căn chỉnh đồng tâm giữa trục động cơ và trục bơm rất quan trọng vì nếu lệch tâm có thể làm tăng rung, nóng ổ bi và giảm độ ổn định của cụm bơm.

Sự phối hợp của cấu trúc bên trong

Khi Bơm dầu truyền nhiệt RY65-40-250A hoạt động, động cơ truyền chuyển động qua khớp nối đến trục. Trục kéo bánh công tác quay để tạo lực ly tâm cho dầu. Đồng thời, ổ bi giữ rôto ổn định, hệ thống làm kín hạn chế rò rỉ và hệ thống bôi trơn bảo vệ các chi tiết quay.

Nhờ sự phối hợp này, bơm có thể duy trì điểm làm việc 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW trong hệ thống phù hợp.

Tìm hiểu chi tiết cấu tạo bên trong Bơm dầu truyền nhiệt RY65-40-250A cho thấy bơm gồm các bộ phận chính như thân bơm, nắp bơm, bánh công tác, trục, ổ bi, thân ổ trục, bộ chèn làm kín, phớt dầu, ống dẫn dầu, giá đỡ và khớp nối.

Trong đó, bánh công tác và trục đảm nhiệm việc truyền năng lượng cho dầu, ổ bi giữ rôto ổn định, còn bộ làm kín và hệ thống bôi trơn giúp bơm duy trì khả năng làm việc trong môi trường dầu tải nhiệt nhiệt độ cao.
