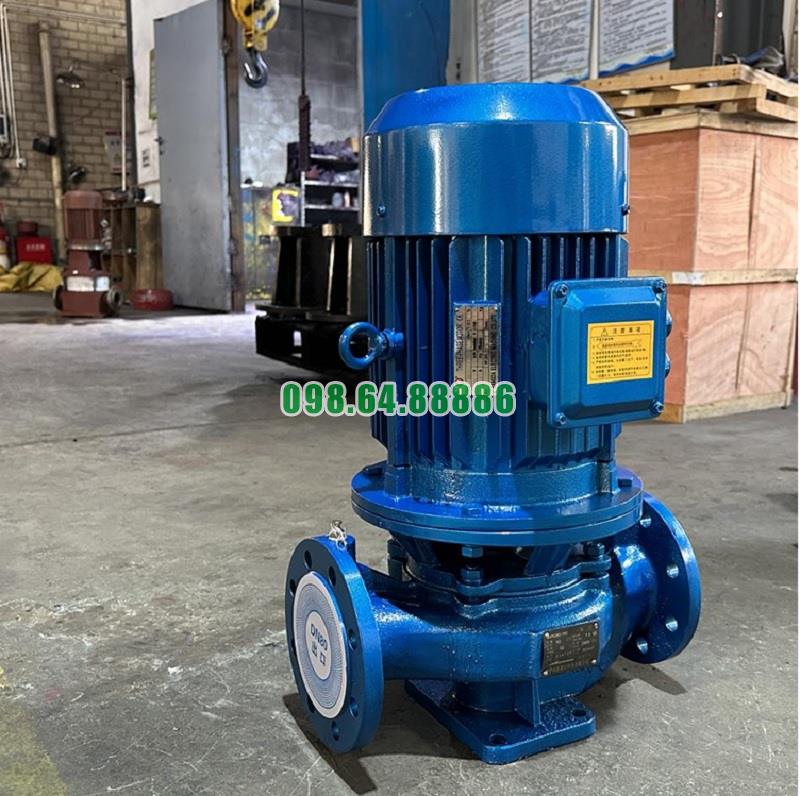

Máy bơm ly tâm trục đứng, bơm lắp thẳng trục đứng model ISG80-315A, IRG80-315A 37kw, 50m3, 125m

Cấu tạo thân bơm của bơm tăng áp inline model ISG80-315A, IRG80-315A

1. Vật liệu chế tạo

• Gang cầu/Gang xám phủ epoxy: Phổ biến, chịu áp lực cao, giá thành hợp lý, thích hợp cho hệ thống cấp nước và công nghiệp.

• Thép không gỉ (Inox 304/316): Chống ăn mòn tốt, dùng cho môi trường nước sạch, nước biển hoặc dung dịch có tính hóa học nhẹ.

• Hợp kim đặc biệt (theo yêu cầu): Dùng trong môi trường khắc nghiệt, chứa nhiều cặn, hóa chất hoặc có tính mài mòn cao.

2. Kết cấu tổng thể

• Dạng thân trụ trục đứng (inline): Thiết kế hút – xả thẳng hàng, thuận tiện lắp đặt trực tiếp trên đường ống, giảm diện tích mặt bằng.

• Khoang bơm (buồng bơm): Nằm trong thân bơm, nơi cánh bơm quay và tạo ra lực ly tâm để hút – đẩy nước.

• Buồng xoắn (volute chamber): Nằm tích hợp trong thân, có nhiệm vụ thu dòng nước từ cánh bơm, chuyển động năng thành áp năng, đồng thời định hướng dòng chảy ra cửa xả.

• Mặt bích hút – xả: Được gắn thẳng hàng trên thân bơm, giúp kết nối trực tiếp với đường ống hệ thống mà không cần thay đổi hướng dòng chảy.

• Vị trí lắp ổ trục và phớt cơ khí: Được gia công chính xác, bảo đảm kín khít, chống rò rỉ và giữ cho trục bơm quay ổn định.

3. Đặc điểm nổi bật

• Khả năng chịu áp lực tốt: Thân bơm được gia công dày, đảm bảo chịu áp lực dòng chảy lớn và an toàn khi vận hành.

• Bề mặt trong được xử lý nhẵn: Giảm ma sát thủy lực, hạn chế bám cặn, giúp tăng hiệu suất.

• Bảo vệ chống ăn mòn: Sơn phủ epoxy hoặc sử dụng inox để đảm bảo tuổi thọ dài lâu ngay cả trong môi trường ẩm ướt, ăn mòn.

• Dễ bảo trì: Nắp thân bơm có thể tháo rời để kiểm tra, vệ sinh cánh bơm và buồng bơm.

Thân bơm của bơm tăng áp inline ISG80-315A, IRG80-315A được chế tạo từ vật liệu cao cấp (gang cầu, inox 304/316, hợp kim), có kết cấu chắc chắn, dạng trục đứng inline, tích hợp buồng bơm và buồng xoắn. Nhờ thiết kế này, thân bơm vừa đảm bảo độ bền, khả năng chống ăn mòn, vừa giúp thiết bị vận hành ổn định, tiết kiệm năng lượng và dễ dàng bảo dưỡng.

Cách kiểm tra bơm tăng áp inline model ISG80-315A, IRG80-315A

Kiểm tra trước khi vận hành

• Đảm bảo bơm được lắp đặt đúng kỹ thuật, đường ống hút và xả không bị rò rỉ.

• Kiểm tra nguồn điện cấp cho bơm có đúng điện áp, đủ tải và đấu nối chắc chắn.

• Xem xét mức nước trong bể chứa để tránh tình trạng chạy khan gây hỏng phớt và cánh bơm.

• Đảm bảo van một chiều, van khóa và đồng hồ áp lực đã được lắp đặt đầy đủ.

Kiểm tra trong khi vận hành

• Theo dõi áp suất đầu ra của bơm, đảm bảo ổn định theo thông số thiết kế.

• Lắng nghe tiếng động cơ, nếu có tiếng ồn bất thường cần dừng bơm và kiểm tra nguyên nhân.

• Quan sát lưu lượng nước, nếu yếu hoặc không đều có thể do khí lọt vào đường ống hoặc cánh bơm bị mòn.

• Kiểm tra nhiệt độ thân bơm và động cơ, không được quá nóng so với mức cho phép.

Kiểm tra định kỳ theo chu kỳ sử dụng

• Hàng tuần: kiểm tra độ siết chặt của bulông, khớp nối mềm và chân đế.

• Hàng tháng: vệ sinh lưới lọc, kiểm tra phớt cơ khí để phát hiện rò rỉ sớm.

• Hàng quý: đo dòng điện động cơ, so sánh với thông số chuẩn để phát hiện tình trạng quá tải.

• Hàng năm: tháo kiểm tra cánh bơm, vòng bi, thay thế dầu mỡ bôi trơn nếu cần.

Kiểm tra bơm tăng áp inline ISG80-315A, IRG80-315A thường xuyên giúp phát hiện sớm sự cố, duy trì hiệu suất ổn định và kéo dài tuổi thọ thiết bị. Một quy trình kiểm tra đúng chuẩn không chỉ đảm bảo cấp nước liên tục cho hệ thống mà còn giảm chi phí sửa chữa, mang lại hiệu quả kinh tế lâu dài cho công trình.

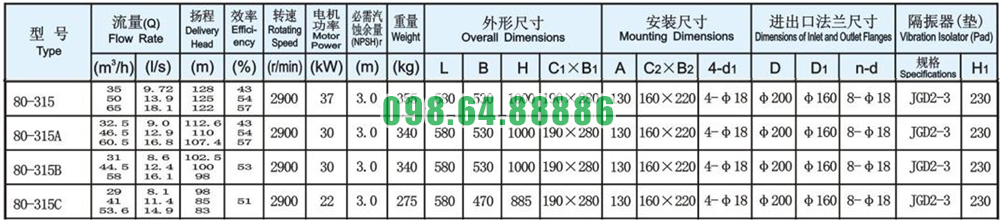

Thông số kỹ thuật và kích thước bơm model ISG80-315A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-315A

Đường cong hiệu suất bơm model ISG80-315A

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-315A

Phụ kiện và kích thước lắp đặt bơm model ISG80-315A

Phương thức lắp đặt bơm model ISG80-315A
