Bơm dầu công nghiệp chịu nhiệt RY80-50-250 công suất 22 kW, 60 m3/h, cột áp 72 m

Động cơ 22kW vận hành Bơm dầu truyền nhiệt RY80-50-250 ở tốc độ 2900 vòng/phút

Động cơ 22kW vận hành Bơm dầu truyền nhiệt RY80-50-250 ở tốc độ 2900 vòng/phút là cấu hình truyền động phù hợp với điểm làm việc lưu lượng 60 m³/h, cột áp 72 m. Tại điều kiện này, công suất trên trục bơm khoảng 19,6 kW, trong khi công suất động cơ được lựa chọn là 22 kW.

Động cơ không trực tiếp tiếp xúc với dầu tải nhiệt. Nhiệm vụ của nó là cung cấp mô-men quay cho trục bơm thông qua khớp nối mềm, từ đó làm bánh công tác quay và tạo lưu lượng, cột áp cho hệ thống dầu nóng.

Động cơ 22kW truyền lực tới bánh công tác như thế nào?

RY80-50-250 được bố trí bơm và động cơ đồng tâm trên cùng bệ máy. Hai trục được kết nối bằng khớp nối mềm kiểu ba chấu.

Khi động cơ hoạt động ở khoảng 2.900 vòng/phút, chuyển động quay được truyền theo chuỗi:

Động cơ 22 kW → khớp nối mềm → trục bơm → bánh công tác.

Bánh công tác quay nhanh sẽ truyền năng lượng cho dầu tải nhiệt. Dầu đi vào cửa hút theo hướng trục, nhận năng lượng tại bánh công tác rồi được đưa ra cửa xả theo hướng tâm.

Đây là quá trình trực tiếp tạo nên khả năng tuần hoàn dầu của RY80-50-250.

Vì sao tốc độ 2900 vòng/phút quan trọng?

Thông số thủy lực của RY80-50-250 được xác định tại tốc độ khoảng 2.900 vòng/phút.

Ở tốc độ này, model có một điểm làm việc:

60 m³/h – 72 m – công suất trục 19,6 kW – động cơ 22 kW – hiệu suất khoảng 60%.

Nếu tốc độ thực tế thấp hơn đáng kể, bánh công tác sẽ truyền ít năng lượng hơn cho dầu. Khi đó lưu lượng và cột áp có thể không đạt giá trị thiết kế.

Vì vậy, tốc độ 2.900 vòng/phút không chỉ là thông số của động cơ mà còn liên quan trực tiếp đến khả năng tạo 60 m³/h và 72 m cột áp của bơm.

Công suất 22kW và công suất trục 19,6kW khác nhau

Một điểm cần phân biệt là 22 kW là công suất động cơ được lựa chọn, còn tại điểm 60 m³/h – 72 m, công suất yêu cầu trên trục bơm khoảng 19,6 kW.

Điều này có nghĩa động cơ 22 kW cung cấp nguồn truyền động cho bơm, trong khi công suất thực tế truyền tới trục tại điểm làm việc được công bố thấp hơn công suất định mức của động cơ.

Không nên hiểu rằng RY80-50-250 luôn tiêu thụ chính xác 22 kW trong mọi điều kiện. Công suất thực tế còn liên quan đến điểm làm việc của bơm và đặc tính hệ thống.

Căn chỉnh đồng tâm quyết định độ ổn định ở 2900 vòng/phút

Khi trục quay ở tốc độ cao, độ đồng tâm giữa động cơ và bơm đặc biệt quan trọng.

Sai lệch đo tại vành ngoài khớp nối của dòng RY không được vượt quá 0,1 mm, trong khi khe hở giữa hai đầu trục khoảng 2–3 mm.

Nếu động cơ và bơm bị lệch tâm, cụm truyền động có thể phát sinh rung, làm tăng tải lên ổ bi và gây ma sát bất thường.

Ở tốc độ 2.900 vòng/phút, những sai lệch nhỏ cũng có thể ảnh hưởng đáng kể đến độ ổn định của toàn bộ cụm bơm.

Khớp nối mềm hỗ trợ truyền động giữa động cơ và bơm

RY80-50-250 sử dụng khớp nối mềm kiểu ba chấu thay vì truyền động bằng dây đai.

Cách bố trí này giúp truyền chuyển động trực tiếp từ động cơ tới trục bơm, phù hợp với yêu cầu duy trì tốc độ khoảng 2.900 vòng/phút.

Khớp nối mềm cũng hỗ trợ làm việc giữa hai cụm quay, nhưng không thay thế cho việc căn chỉnh chính xác. Nếu hai trục lệch quá giới hạn, khớp nối vẫn có thể chịu tải bất thường và làm tăng rung động.

Chiều quay của động cơ phải chính xác

Một động cơ 22 kW có thể quay đúng tốc độ nhưng nếu đấu sai chiều thì bơm vẫn không đạt đặc tính thiết kế.

Đối với dòng RY, khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.

Vì vậy, trước khi đưa RY80-50-250 vào vận hành chính thức cần chạy thử để xác nhận chiều quay.

Sai chiều quay có thể làm lưu lượng và cột áp giảm dù động cơ vẫn đạt tốc độ gần 2.900 vòng/phút.

Ổ bi phải ổn định khi trục quay tốc độ cao

RY80-50-250 sử dụng hai ổ bi trong cụm thân ổ trục để đỡ và định vị rôto.

Khi động cơ duy trì tốc độ 2.900 vòng/phút, ổ bi phải liên tục chịu tải của trục và bánh công tác. Vì vậy, bôi trơn đúng loại và đủ lượng có vai trò quan trọng.

Nếu ổ bi thiếu bôi trơn, bị mòn hoặc có độ rơ bất thường, bơm có thể xuất hiện rung, tiếng ồn và nhiệt độ ổ trục tăng.

Những hiện tượng này cần được xử lý sớm vì chúng ảnh hưởng trực tiếp đến khả năng vận hành ổn định của cụm động cơ – bơm ở tốc độ cao.

Động cơ 22kW chỉ phát huy tốt khi bơm làm việc đúng vùng

Việc lắp động cơ 22 kW không có nghĩa RY80-50-250 có thể vận hành ở bất kỳ lưu lượng nào.

Bơm cần làm việc trong vùng đặc tính phù hợp. Không nên vận hành kéo dài ở lưu lượng dưới 30% lưu lượng thiết kế, đồng thời không sử dụng van hút để điều chỉnh lưu lượng.

Tại điểm 60 m³/h – 72 m, RY80-50-250 có điều kiện khai thác phù hợp cấu hình động cơ 22 kW và tốc độ 2.900 vòng/phút.

Động cơ 22kW vận hành Bơm dầu truyền nhiệt RY80-50-250 ở tốc độ 2900 vòng/phút bằng cách truyền mô-men qua khớp nối mềm tới trục và bánh công tác. Tốc độ quay này giúp bơm đạt điểm làm việc 60 m³/h, cột áp 72 m, với công suất trục khoảng 19,6 kW.

Để cụm truyền động hoạt động ổn định, cần đặc biệt chú ý đến đúng chiều quay, căn chỉnh đồng tâm không quá 0,1 mm, khe hở đầu trục 2–3 mm, tình trạng khớp nối và bôi trơn ổ bi.

Như vậy, động cơ 22 kW không chỉ cung cấp công suất mà còn phải phối hợp chính xác với hệ truyền động và tốc độ 2.900 vòng/phút để RY80-50-250 duy trì đúng lưu lượng và cột áp thiết kế

Đặc điểm thiết kế tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY80-50-250

Đặc điểm thiết kế tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY80-50-250 là một trong những điểm đáng chú ý của dòng RY khi sử dụng trong hệ thống tuần hoàn dầu nóng. Thay vì áp dụng phương án làm mát bằng nước truyền thống, bơm sử dụng cơ chế tản nhiệt tự nhiên, qua đó giúp cụm máy gọn hơn, đơn giản hơn và giảm các hạng mục phụ trợ trong quá trình vận hành.

Đây là đặc điểm phù hợp với một thiết bị chuyên dùng cho môi chất nhiệt độ cao, trong đó dòng RY được thiết kế cho chất lỏng có nhiệt độ không vượt quá 350°C.

Tản nhiệt tự nhiên thay cho làm mát bằng nước

Điểm cốt lõi trong thiết kế của RY80-50-250 là không sử dụng hệ thống làm mát bằng nước theo kiểu truyền thống.

Thay vào đó, kết cấu của dòng RY được thiết kế theo phương thức tản nhiệt tự nhiên. Nhờ vậy, cụm bơm không phải phụ thuộc vào một mạch nước làm mát riêng trong quá trình làm việc.

Đây là khác biệt quan trọng đối với một bơm chuyên vận chuyển dầu tải nhiệt, bởi hệ thống tổng thể có thể được bố trí đơn giản hơn.

Kết cấu bơm trở nên gọn hơn

Một lợi ích trực tiếp của thiết kế tản nhiệt tự nhiên là giảm độ phức tạp của cụm máy.

Khi không cần bố trí thêm hệ thống nước làm mát, bơm không phải đi kèm các đường cấp và hồi nước làm mát truyền thống. Điều này giúp giảm số lượng kết nối phụ trợ xung quanh thiết bị.

RY80-50-250 đồng thời sử dụng kết cấu đỡ một phía gồm chân đỡ và gối đỡ trung tâm, nhờ đó toàn bộ phần cơ khí được tổ chức tương đối tập trung.

Giảm chi phí vận hành liên quan đến hệ thống làm mát

Theo thiết kế của dòng RY, cơ chế tản nhiệt tự nhiên không chỉ giúp bơm gọn hơn mà còn hướng tới giảm chi phí vận hành.

Khi không phải duy trì một hệ thống nước làm mát riêng cho bơm, người vận hành giảm được các hạng mục liên quan đến cấp nước, đường ống và kiểm tra mạch làm mát truyền thống.

Đây là một lợi thế thiết thực đối với các hệ thống dầu nóng cần làm việc liên tục trong nhà máy.

Phù hợp với môi trường dầu tải nhiệt nhiệt độ cao

RY80-50-250 thuộc dòng bơm được thiết kế cho chất lỏng nhiệt độ cao, có tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ môi chất cho phép của dòng RY không vượt quá 350°C.

Vì vậy, cơ chế tản nhiệt tự nhiên không phải là một chi tiết độc lập mà nằm trong tổng thể thiết kế dành cho nhiệm vụ tuần hoàn dầu nóng.

Ở điểm làm việc được xét, RY80-50-250 có các thông số chính:

Với tốc độ 2.900 vòng/phút và môi trường nhiệt độ cao, khả năng kiểm soát nhiệt của cụm bơm có ý nghĩa quan trọng đối với vận hành ổn định.

Cụm ổ trục được bố trí riêng để đỡ rôto

Bên trong RY80-50-250, thân ổ trục chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto.

Thiết kế này giúp trục và bánh công tác duy trì vị trí làm việc trong quá trình quay ở tốc độ cao. Cụm ổ trục cũng có chế độ bôi trơn riêng, đây là yếu tố cần thiết để kiểm soát ma sát và nhiệt phát sinh trong phần cơ khí.

Tuy nhiên, cần phân biệt rõ: tài liệu xác nhận bơm sử dụng tản nhiệt tự nhiên, nhưng không mô tả cụ thể đường truyền nhiệt từ thân bơm tới ổ trục hoặc cơ chế trao đổi nhiệt chi tiết giữa từng bộ phận.

Tản nhiệt tự nhiên không đồng nghĩa với không cần kiểm soát nhiệt độ

Dù không sử dụng nước làm mát truyền thống, RY80-50-250 vẫn cần được theo dõi nhiệt độ trong quá trình vận hành.

Các thông số cần kiểm tra định kỳ bao gồm nhiệt độ ổ trục và nhiệt độ thân bơm. Nếu xuất hiện nhiệt độ bất thường, cần kiểm tra tình trạng vòng bi, bôi trơn, căn chỉnh trục và các điều kiện vận hành liên quan.

Như vậy, tản nhiệt tự nhiên giúp đơn giản hóa thiết kế làm mát, nhưng không loại bỏ yêu cầu giám sát nhiệt của thiết bị.

Gia nhiệt từ từ là điều kiện quan trọng

Khi bơm làm việc với dầu nóng, thiết bị phải được gia nhiệt sơ bộ trước khi khởi động chính thức.

Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không được vượt quá 50°C/giờ.

Yêu cầu này giúp các bộ phận của bơm thích nghi dần với sự thay đổi nhiệt độ và hạn chế ảnh hưởng của giãn nở nhiệt đột ngột.

Không nên suy diễn cấu tạo tản nhiệt chưa được công bố

Khi nói về đặc điểm thiết kế tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY80-50-250, cần lưu ý rằng thông tin kỹ thuật hiện có chỉ xác nhận phương án tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.

Không có dữ liệu cụ thể về số lượng cánh tản nhiệt, hình dạng bề mặt tản nhiệt, diện tích trao đổi nhiệt hay đường truyền nhiệt chi tiết của riêng model RY80-50-250.

Vì vậy, những đặc điểm này không nên tự suy đoán khi mô tả cấu tạo của bơm.

Đặc điểm thiết kế tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY80-50-250 nổi bật ở việc loại bỏ nhu cầu sử dụng hệ thống nước làm mát truyền thống. Nhờ đó, cụm bơm có kết cấu gọn, đơn giản hơn và giảm chi phí vận hành liên quan đến hệ thống làm mát phụ trợ.

Kết hợp với khả năng làm việc với dầu tải nhiệt đến 350°C, cụm ổ trục hai vòng bi và kết cấu đỡ một phía, phương án tản nhiệt tự nhiên là một trong những đặc điểm thiết kế quan trọng giúp RY80-50-250 phù hợp với các hệ thống tuần hoàn dầu nóng trong công nghiệp

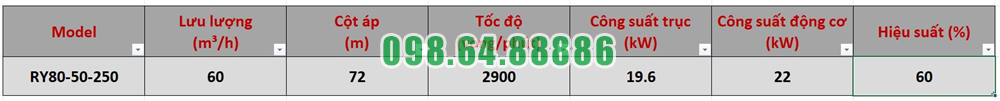

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

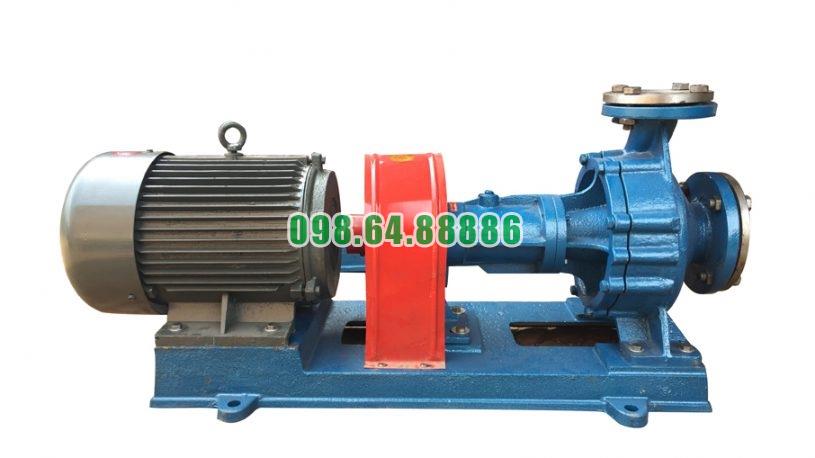

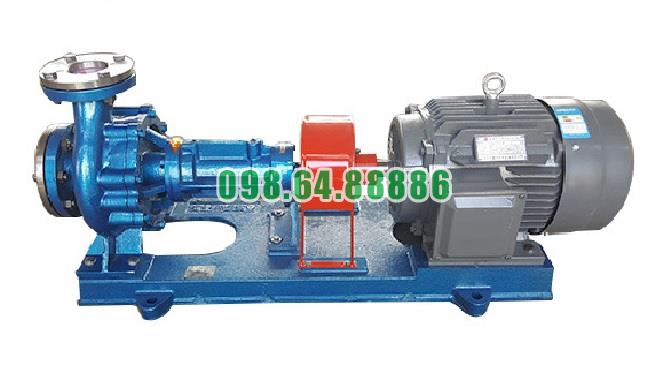

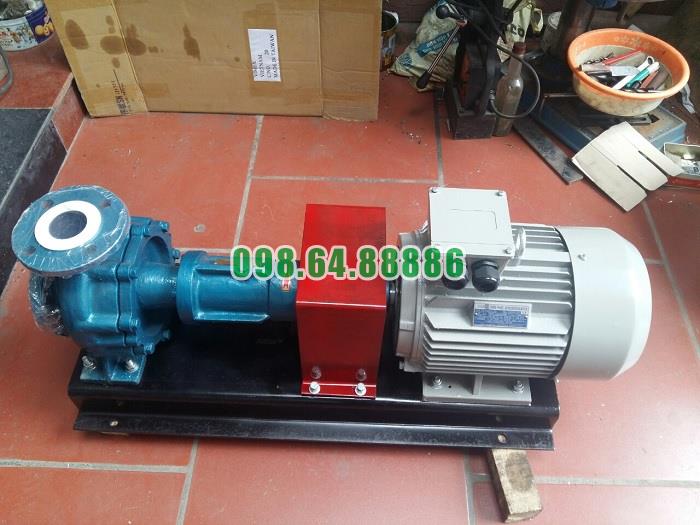

Hình ảnh thực tế bơm dầu truyền nhiệt RY
