Cơ chế tự làm mát trục bơm trong Bơm dầu truyền nhiệt RY65-50-160 cần được hiểu đúng theo tài liệu kỹ thuật của dòng RY. Tài liệu không mô tả một hệ thống “tự làm mát trục” riêng biệt, nhưng xác nhận bơm sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Đây là đặc điểm quan trọng giúp hạn chế ảnh hưởng của nhiệt từ dầu nóng tới cụm trục và ổ bi trong quá trình vận hành.
Điểm nổi bật của Bơm dầu truyền nhiệt RY65-50-160 là không phụ thuộc vào hệ thống nước làm mát truyền thống.
Theo nhà sản xuất, thiết kế mới của dòng RY sử dụng tản nhiệt tự nhiên, giúp cụm bơm có kết cấu gọn và đơn giản hơn, đồng thời vẫn bảo đảm độ an toàn và độ tin cậy.
Trong kết cấu này, nhiệt truyền từ dầu nóng qua thân bơm và khu vực trục được giải phóng ra môi trường thông qua chính kết cấu của cụm bơm, thay vì phải bố trí thêm một vòng nước làm mát.
Trục bơm là chi tiết số 5 trong sơ đồ cấu tạo dòng RY, nối bánh công tác với cụm truyền động. Phía sau trục là hệ thống ổ bi, thân ổ trục, nắp chặn ổ trục và các chi tiết làm kín.
Cách bố trí này tạo khoảng kết cấu giữa vùng dầu nóng trong thân bơm với phần ổ trục phía sau. Khi kết hợp với khả năng tản nhiệt tự nhiên, nhiệt từ khu vực bánh công tác và thân bơm không truyền trực tiếp toàn bộ sang phía ổ bi và đầu trục truyền động.
Đây là yếu tố quan trọng giúp cụm trục Bơm dầu truyền nhiệt RY65-50-160 kiểm soát ảnh hưởng nhiệt trong quá trình vận hành.
Thân ổ trục của dòng RY chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto.
Việc trục được đỡ ổn định tại cụm ổ bi giúp hạn chế dao động, ma sát không cần thiết và hiện tượng sinh nhiệt bất thường trong quá trình quay.
Đối với RY65-50-160 hoạt động ở tốc độ 2.900 vòng/phút, việc giữ trục đúng vị trí có ý nghĩa lớn trong kiểm soát nhiệt phát sinh do ma sát cơ khí.
Nhà sản xuất quy định rõ chế độ bôi trơn cho hai vị trí ổ bi:
Ổ bi phía bánh công tác được châm dầu tải nhiệt sạch vào khoang bôi trơn.
Ổ bi phía khớp nối sử dụng mỡ bôi trơn theo đúng chủng loại quy định.
Bôi trơn đúng giúp giảm ma sát giữa các bề mặt chuyển động, qua đó hạn chế nhiệt phát sinh thêm tại khu vực trục và ổ bi.
RY65-50-160 sử dụng bộ chèn làm kín kết hợp phớt dầu cao su chịu nhiệt tại khu vực trục.
Cụm làm kín có nhiệm vụ hạn chế dầu nóng di chuyển dọc theo trục ra phía ổ trục. Điều này không phải là cơ chế làm mát trực tiếp, nhưng có vai trò quan trọng trong việc hạn chế môi chất nóng tác động tới các bộ phận phía sau của trục.
Nhờ đó, vùng trục và ổ bi được kiểm soát tốt hơn khi bơm làm việc với dầu truyền nhiệt nhiệt độ cao.
Một phần quan trọng trong cơ chế kiểm soát nhiệt của trục là tránh thay đổi nhiệt độ quá đột ngột.
Trước khi khởi động với dầu nóng, nhà sản xuất yêu cầu:
Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C.
Tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Gia nhiệt từ từ giúp trục, thân bơm, bánh công tác và các chi tiết liên quan giãn nở đồng đều hơn, hạn chế hiện tượng biến dạng hoặc tăng ma sát do chênh lệch nhiệt lớn.
Nhà sản xuất yêu cầu trong quá trình vận hành phải thường xuyên kiểm tra nhiệt độ ổ trục và nhiệt độ thân bơm.
Nếu ổ bi quá nóng, các nguyên nhân cần kiểm tra gồm:
Bơm và động cơ không đồng tâm.
Thiếu dầu hoặc mỡ bôi trơn.
Sử dụng sai loại chất bôi trơn.
Điều này cho thấy khả năng kiểm soát nhiệt của cụm trục phụ thuộc đồng thời vào tản nhiệt tự nhiên, bôi trơn và trạng thái căn chỉnh cơ khí.
Tài liệu hiện có không đề cập đến cánh tản nhiệt riêng trên trục, khoang nước làm mát trục hoặc hệ thống tuần hoàn chất làm mát riêng dành cho trục RY65-50-160.
Vì vậy, cụm từ “cơ chế tự làm mát trục bơm” nên được hiểu theo nghĩa trục và cụm ổ trục được hỗ trợ kiểm soát nhiệt nhờ:
Cơ chế tản nhiệt tự nhiên của dòng RY.
Bố trí cụm ổ trục phía sau thân bơm.
Hai bộ vòng bi đỡ và định vị trục.
Hệ thống bôi trơn phù hợp.
Phớt và bộ chèn hạn chế dầu nóng đi về phía ổ trục.
Quy trình gia nhiệt có kiểm soát.
Cơ chế tự làm mát trục bơm trong Bơm dầu truyền nhiệt RY65-50-160 không phải là một hệ thống làm mát trục độc lập, mà chủ yếu dựa trên thiết kế tản nhiệt tự nhiên của dòng RY kết hợp với bố trí ổ trục, bôi trơn và cụm làm kín chịu nhiệt.
Thiết kế không sử dụng nước làm mát giúp kết cấu RY65-50-160 đơn giản hơn, trong khi hai ổ bi, hệ thống bôi trơn và quy trình gia nhiệt từ từ giúp cụm trục duy trì điều kiện làm việc ổn định khi bơm vận chuyển dầu truyền nhiệt ở nhiệt độ cao.
Điểm tinh tế trong thiết kế đường dẫn nhiệt Bơm dầu truyền nhiệt RY65-50-160 nằm ở cách bố trí phần thân bơm nóng, nắp bơm, trục và cụm ổ trục theo một chuỗi cơ khí kéo dài, kết hợp với cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống. Tài liệu không gọi trực tiếp đây là “đường dẫn nhiệt”, nhưng từ sơ đồ cấu tạo và mô tả kết cấu có thể thấy nhiệt được kiểm soát thông qua cách bố trí các bộ phận và khả năng tản nhiệt tự nhiên của cụm bơm.
RY65-50-160 thuộc dòng bơm chuyên dùng để vận chuyển dầu tải nhiệt có nhiệt độ cao, với nhiệt độ môi chất làm việc không vượt quá 350°C.
Phần thân bơm và bánh công tác là khu vực tiếp xúc trực tiếp với dòng dầu nóng. Vì vậy, đây chính là vùng chịu tác động nhiệt lớn nhất trong toàn bộ cụm máy.
Thiết kế không đặt toàn bộ ổ bi và bộ phận truyền động sát ngay vùng dầu nóng mà kéo dài kết cấu ra phía sau, tạo khoảng cách giữa phần nhiệt cao và phần cơ khí cần được bảo vệ.
Trong sơ đồ cấu tạo, nắp bơm nằm giữa thân bơm và cụm ổ trục. Đây là vị trí trung gian quan trọng trong đường truyền nhiệt từ đầu bơm về phía trục.
Sơ đồ của dòng RY thể hiện trình tự:
Thân bơm → bánh công tác → nắp bơm → trục → ổ bi → thân ổ trục
Cách bố trí này giúp nhiệt không truyền trực tiếp từ thân bơm nóng đến toàn bộ cụm vòng bi trong một khoảng cách quá ngắn.
Một trong những điểm tinh tế trong thiết kế đường dẫn nhiệt Bơm dầu truyền nhiệt RY65-50-160 là thân ổ trục được bố trí kéo dài phía sau nắp bơm.
Thân ổ trục chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto.
Việc tách cụm ổ bi khỏi khu vực thân bơm giúp tạo khoảng cách vật lý với vùng dầu nóng. Khoảng cách này đồng thời tạo thêm bề mặt kim loại tiếp xúc với không khí, hỗ trợ quá trình giải phóng nhiệt ra môi trường.
Theo tài liệu, thiết kế mới của dòng RY sử dụng tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống. Nhà sản xuất cho biết giải pháp này giúp cụm bơm có kết cấu gọn, đơn giản và giảm chi phí vận hành.
Điểm đáng chú ý là RY65-50-160 không cần thêm một hệ thống tuần hoàn nước riêng để mang nhiệt ra khỏi cụm bơm.
Từ bố trí cơ khí của bơm, có thể hiểu nhiệt từ vùng thân bơm nóng được truyền dần qua nắp bơm, trục và các chi tiết liên kết, sau đó tỏa ra không khí xung quanh thông qua bề mặt của cụm máy.
Đây là cách bố trí đơn giản nhưng phù hợp với nguyên lý tản nhiệt tự nhiên mà tài liệu mô tả.
Phần trục và thân ổ trục được kéo dài về phía khớp nối, tạo khoảng cách từ bánh công tác đến ổ bi phía sau.
Khoảng cách cơ khí này có ý nghĩa lớn trong thiết kế nhiệt vì vùng nhiệt cao của đầu bơm không nằm sát ngay cụm truyền động.
Có thể hình dung đường truyền nhiệt theo hướng:
Dầu nóng → thân bơm → nắp bơm → trục và kết cấu trung gian → thân ổ trục → môi trường không khí
Đây là cách diễn giải dựa trên sơ đồ cấu tạo và cơ chế tản nhiệt tự nhiên mà tài liệu cung cấp.
Ổ bi là bộ phận cần được giữ trong điều kiện nhiệt độ phù hợp để duy trì độ ổn định của trục.
Tài liệu yêu cầu trong quá trình vận hành phải thường xuyên theo dõi nhiệt độ ổ trục và nhiệt độ thân bơm.
Nếu ổ bi quá nóng, cần kiểm tra:
Độ đồng tâm giữa bơm và động cơ.
Lượng dầu hoặc mỡ bôi trơn.
Chủng loại chất bôi trơn.
Điều này cho thấy việc kiểm soát nhiệt tại cụm ổ trục là một phần quan trọng trong thiết kế và vận hành của RY65-50-160.
Theo tài liệu, ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch trong khoang ổ trục, còn ổ bi phía khớp nối sử dụng mỡ bôi trơn theo đúng chủng loại được quy định.
Bôi trơn đúng giúp giảm ma sát trong ổ bi, từ đó hạn chế lượng nhiệt phát sinh thêm tại khu vực này.
Như vậy, khả năng kiểm soát nhiệt của RY65-50-160 không chỉ dựa vào tản nhiệt tự nhiên mà còn liên quan trực tiếp tới điều kiện bôi trơn của cụm ổ trục.
Thiết kế đường dẫn nhiệt chỉ phát huy hiệu quả khi bơm được gia nhiệt đúng quy trình.
Khi vận hành với dầu nóng, tài liệu yêu cầu:
Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C.
Tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Gia nhiệt từ từ giúp nhiệt phân bố dần qua thân bơm và các chi tiết liên kết, hạn chế sự thay đổi nhiệt độ đột ngột giữa các khu vực của cụm máy.
Một chi tiết đáng chú ý khác là trong quá trình gia nhiệt sơ bộ, nhà sản xuất yêu cầu nới bu lông cố định bơm khoảng 0,3–0,5 mm để bù giãn nở nhiệt, sau đó siết lại khi quá trình gia nhiệt hoàn tất.
Điều này cho thấy thiết kế và quy trình vận hành của dòng RY đều tính đến ảnh hưởng của nhiệt lên kết cấu cơ khí.
Nhờ cơ chế tản nhiệt tự nhiên, RY65-50-160 không cần bổ sung riêng:
Đường cấp nước làm mát.
Đường hồi nước làm mát.
Hệ thống tuần hoàn nước phụ trợ.
Đây chính là một điểm tinh tế trong thiết kế: kiểm soát nhiệt dựa nhiều vào bố trí kết cấu và khả năng tản nhiệt tự nhiên, thay vì làm phức tạp cụm bơm bằng thêm một hệ thống giải nhiệt độc lập.
Điểm tinh tế trong thiết kế đường dẫn nhiệt Bơm dầu truyền nhiệt RY65-50-160 thể hiện ở cách bố trí vùng thân bơm nóng tách tương đối khỏi cụm ổ bi, sử dụng nắp bơm và kết cấu trục – thân ổ trục kéo dài làm vùng chuyển tiếp, đồng thời áp dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước.
Kết hợp với yêu cầu gia nhiệt từ từ, bù giãn nở nhiệt và kiểm soát nhiệt độ ổ trục, thiết kế này giúp RY65-50-160 thích nghi tốt hơn với môi trường dầu tải nhiệt nhiệt độ cao. Tuy nhiên, tài liệu hiện có không mô tả một “đường dẫn nhiệt” riêng biệt theo dạng kênh hoặc ống dẫn chuyên dụng; đặc điểm này nên được hiểu là cách tổ chức và truyền – tản nhiệt thông qua chính kết cấu cơ khí của bơm.

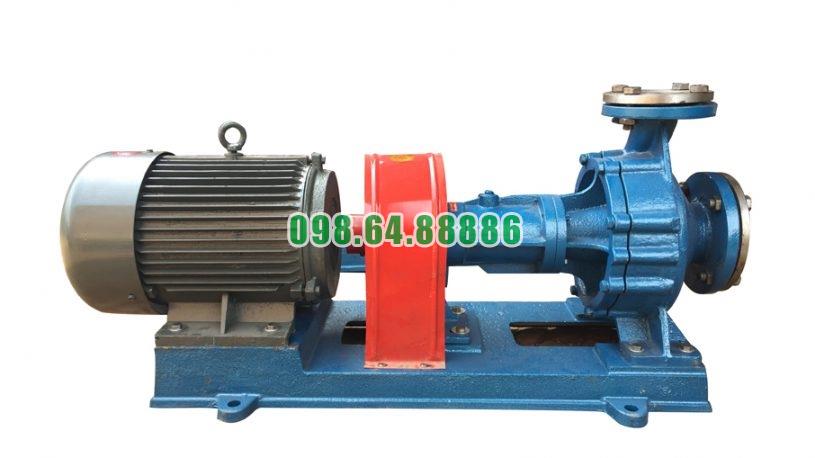

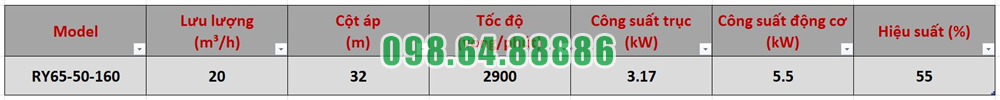

Bơm dầu gia nhiệt RY65-50-160 lưu lượng 20 m3/h, công suất 5.5 kW, cột áp 32 m
