Bơm dầu truyền nhiệt RY50-32-250 thuộc dòng bơm ly tâm RY chuyên dùng để tuần hoàn dầu nóng trong hệ thống gia nhiệt công nghiệp. Quá trình truyền tải chất lỏng được thực hiện nhờ chuyển động quay của bánh công tác, tạo năng lượng cho dòng dầu và duy trì sự tuần hoàn trong đường ống.
Theo tài liệu nhà sản xuất, dòng RY sử dụng cho chất lỏng nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và có nhiệt độ môi chất làm việc tối đa 350°C.
RY50-32-250 có cửa hút bố trí theo hướng trục. Khi bơm hoạt động, dầu từ đường ống hút được đưa vào khu vực trung tâm của bánh công tác.
Cách bố trí cửa hút theo hướng trục giúp dòng môi chất đi trực tiếp vào vùng làm việc của bánh công tác trước khi được truyền năng lượng.
Động cơ truyền mô-men qua khớp nối mềm kiểu ba chấu tới trục bơm. Trục tiếp tục làm bánh công tác quay với tốc độ khoảng 2.900 vòng/phút.
Theo nguyên lý chung của bơm ly tâm, khi bánh công tác quay, chất lỏng nằm giữa các cánh bánh công tác nhận năng lượng quay và chuyển động từ vùng tâm ra phía ngoài. Đây chính là cơ chế tạo dòng đặc trưng của bơm ly tâm.
Với RY50-32-250, quá trình này giúp dầu nóng liên tục được đưa từ cửa hút sang phía cửa xả.
Sau khi được bánh công tác truyền năng lượng, dầu rời mép ngoài bánh công tác với vận tốc cao hơn và đi vào phần dẫn dòng của thân bơm.
Năng lượng do bánh công tác cung cấp tạo nên lưu lượng và cột áp, giúp dầu vượt qua trở lực của đường ống, van và các thiết bị trong hệ thống nhiệt.
Theo bảng thông số của nhà sản xuất, RY50-32-250 có các điểm làm việc:
12,5 m³/h – cột áp 80 m
18 m³/h – cột áp 70 m
Tốc độ quay 2.900 vòng/phút
Động cơ 11 kW
Sau khi đi qua bánh công tác và thân bơm, dầu được đưa ra cửa xả bố trí hướng tâm theo phương thẳng đứng.
Dòng dầu tiếp tục đi vào hệ thống đường ống để truyền nhiệt tới các thiết bị sử dụng nhiệt. Sau khi trao đổi nhiệt, dầu được đưa trở lại hệ thống gia nhiệt và tiếp tục một chu trình tuần hoàn mới.
Có thể hình dung quá trình truyền tải như sau:
Cửa hút → tâm bánh công tác → bánh công tác quay → dầu chuyển ra phía ngoài → thân bơm → cửa xả → hệ thống nhiệt.
RY50-32-250 làm việc ở tốc độ khoảng 2.900 vòng/phút. Việc duy trì đúng tốc độ rất quan trọng đối với quá trình tạo lưu lượng và cột áp.
Tài liệu nhà sản xuất chỉ rõ rằng tốc độ quay không đủ có thể làm lưu lượng hoặc cột áp thấp hơn thiết kế.
Vì vậy, động cơ, khớp nối và trục bơm cần truyền chuyển động ổn định để bánh công tác duy trì đúng điều kiện làm việc.
Bơm cần làm việc trong vùng lưu lượng phù hợp với đường đặc tính. Nhà sản xuất khuyến nghị điểm vận hành phải nằm trong vùng đặc tính thích hợp và ưu tiên gần khu vực hiệu suất cao nhất.
Đồng thời, không nên vận hành bơm dưới 30% lưu lượng thiết kế. Nếu hệ thống thường xuyên cần lưu lượng thấp hơn, cần bố trí bypass hoặc lựa chọn bơm phù hợp hơn.
Nguyên lý lực ly tâm truyền tải chất lỏng ở Bơm dầu truyền nhiệt RY50-32-250 tập trung vào chuyển động quay của bánh công tác. Dầu đi vào tâm bánh công tác qua cửa hút hướng trục, nhận năng lượng từ bánh công tác quay ở khoảng 2.900 vòng/phút, chuyển động ra phía ngoài rồi được dẫn tới cửa xả.
Quá trình này tạo lưu lượng và cột áp cần thiết để duy trì dầu nóng tuần hoàn liên tục trong hệ thống nhiệt. Vì vậy, bánh công tác, tốc độ quay, độ thông thoáng của đường dầu và điểm làm việc phù hợp là những yếu tố trực tiếp quyết định khả năng truyền tải chất lỏng của RY50-32-250.
Cơ chế tự cân bằng lực trục ở Bơm dầu truyền nhiệt RY50-32-250 cần được hiểu trong mối liên hệ với kết cấu rôto, cụm ổ trục và khả năng định vị trục khi bánh công tác quay ở tốc độ cao. Tài liệu RY cho biết bơm sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm; thân ổ trục chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto.
RY50-32-250 sử dụng hai bộ vòng bi đặt trong thân ổ trục. Các ổ bi có nhiệm vụ đỡ và định vị trục bơm, giúp bánh công tác duy trì đúng vị trí trong quá trình quay.
Khi rôto được định vị tốt, chuyển động dọc trục không mong muốn được hạn chế, giúp khoảng cách lắp ghép giữa bánh công tác, trục và thân bơm duy trì ổn định hơn.
Cụm rôto của RY50-32-250 gồm:
bánh công tác;
trục bơm;
đai ốc hãm bánh công tác.
Bánh công tác được cố định trên trục bằng đai ốc hãm, tạo thành cụm quay thống nhất.
Kết cấu này giúp bánh công tác giữ đúng vị trí trên trục khi bơm vận hành ở tốc độ cao, hạn chế dịch chuyển bất thường ảnh hưởng tới sự ổn định của cụm rôto.
RY50-32-250 có cửa hút hướng trục, trong khi cửa xả được bố trí hướng tâm theo phương thẳng đứng.
Dầu đi vào khu vực trung tâm bánh công tác theo hướng trục, sau đó được bánh công tác gia tốc và đưa ra phía ngoài.
Hướng dòng chảy cơ bản:
Cửa hút hướng trục → tâm bánh công tác → mép ngoài bánh công tác → cửa xả hướng tâm
Việc duy trì dòng dầu ổn định và đúng điểm làm việc giúp hạn chế các trạng thái thủy lực bất thường có thể tác động lên cụm rôto.
Khả năng ổn định trục của RY50-32-250 phụ thuộc nhiều vào việc căn chỉnh chính xác giữa trục bơm và trục động cơ.
Theo hướng dẫn, sai lệch tại vành ngoài khớp nối không được vượt quá 0,1 mm, khe hở giữa hai đầu trục khoảng 2–3 mm.
Khi hai trục được căn đồng tâm tốt, tải lệch tác động lên trục và ổ bi được hạn chế, giúp cụm rôto quay ổn định hơn.
Ổ bi vừa đỡ trục vừa duy trì vị trí của rôto nên tình trạng bôi trơn có ảnh hưởng trực tiếp đến độ ổn định của bơm.
Tài liệu yêu cầu kiểm tra ổ bi sau khoảng 300 giờ vận hành đầu tiên. Nếu xuất hiện rỗ, xước, cháy màu hoặc độ rơ bất thường thì cần thay mới.
Ổ bi có độ rơ quá lớn có thể khiến trục dịch chuyển, làm giảm khả năng định vị bánh công tác.
Trong quá trình khởi động, biên độ rung của dòng RY không được vượt quá 0,06 mm. Nếu rung bất thường cần dừng và kiểm tra.
Rung thấp giúp trục, bánh công tác và ổ bi duy trì trạng thái làm việc ổn định, đặc biệt khi RY50-32-250 vận hành ở khoảng 2.900 vòng/phút.
Cơ chế tự cân bằng lực trục ở Bơm dầu truyền nhiệt RY50-32-250 không được nhà sản xuất mô tả như một cơ cấu cân bằng lực dọc trục độc lập. Điểm được tài liệu xác nhận là bơm sử dụng hai ổ bi để đỡ và định vị rôto, kết hợp với cụm trục – bánh công tác chắc chắn và yêu cầu căn đồng tâm chính xác.
Những yếu tố này giúp hạn chế dịch chuyển của trục, duy trì vị trí bánh công tác và hỗ trợ RY50-32-250 vận hành ổn định ở tốc độ cao. Vì vậy, khi giới thiệu sản phẩm nên nhấn mạnh vào khả năng định vị rôto và ổn định trục, thay vì khẳng định có cơ cấu tự cân bằng lực trục riêng khi chưa có dữ liệu kỹ thuật từ nhà sản xuất chứng minh.

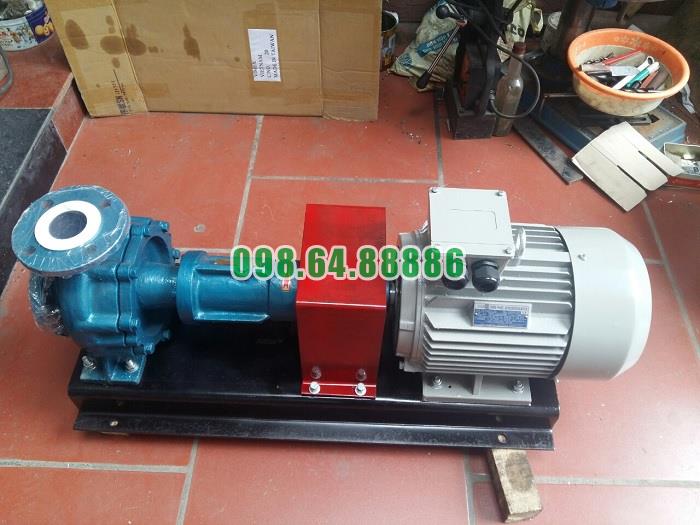

Bơm ly tâm dầu truyền nhiệt RY50-32-250 lưu lượng 18 m3/h, công suất 11 kW, cột áp 70 m
