Bơm dầu truyền nhiệt RY32-32-160 có kết cấu gọn, phù hợp với các hệ thống tuần hoàn dầu nóng được bố trí trong phòng máy hoặc khu vực sản xuất có diện tích hạn chế. Khả năng tối ưu hóa không gian của model này chủ yếu đến từ kết cấu bơm đỡ một phía, cách bố trí cửa hút và cửa xả hợp lý, cụm bơm – động cơ lắp trên một bệ chung cùng cơ chế tản nhiệt tự nhiên không cần đường nước làm mát riêng.
RY32-32-160 có lưu lượng 6 m³/h, cột áp 28 m và sử dụng động cơ công suất 1,5 kW. Cấu hình này phù hợp với hệ thống nhỏ, giúp tránh phải lắp một cụm bơm lớn hơn nhu cầu thực tế, từ đó giảm diện tích dành cho thiết bị và nền móng.
RY32-32-160 sử dụng kết cấu bơm ly tâm đỡ một phía. Bánh công tác được lắp ở đầu trục, còn trục và hai ổ bi được bố trí tập trung trong thân ổ trục.
Cách sắp xếp các bộ phận theo cùng một đường tâm giúp thân bơm, cụm rôto và cụm ổ trục tạo thành một khối tương đối gọn. Thiết bị không cần nhiều cụm đỡ phân tán, nhờ đó giảm diện tích chiếm dụng theo phương ngang.
Kết cấu tập trung cũng thuận tiện khi bố trí bơm giữa bồn dầu, thiết bị gia nhiệt và hệ thống đường ống có sẵn. Tuy nhiên, khu vực phía khớp nối và thân ổ trục vẫn cần được chừa khoảng trống để kiểm tra và tháo lắp.
Bơm RY32-32-160 được kết nối với động cơ bằng khớp nối mềm và cả hai được lắp đồng tâm trên một bệ máy chung. Thiết kế này tạo thành một cụm thiết bị thống nhất, không cần bố trí hai nền đỡ tách rời cho bơm và động cơ.
Việc sử dụng chung một bệ giúp giảm số lượng kết cấu móng, đơn giản hóa quá trình xác định vị trí và kiểm soát tốt hơn khoảng cách giữa hai trục. Toàn bộ cụm bơm có thể được bố trí trong một khu vực kỹ thuật tương đối nhỏ nhưng vẫn bảo đảm khả năng căn chỉnh truyền động.
Bệ máy cần được đặt trên nền chắc chắn và cân bằng. Không nên thu hẹp diện tích bằng cách sử dụng nền móng không đủ kích thước hoặc đặt thiết bị quá sát các kết cấu xung quanh.
Cửa hút của dòng bơm RY được bố trí theo hướng trục. Dầu truyền nhiệt từ đường hồi có thể đi theo phương ngang và vào trực tiếp khu vực tâm bánh công tác.
Cách bố trí này hỗ trợ thiết kế đường hút tương đối thẳng, hạn chế phải sử dụng nhiều đoạn ống đổi hướng ngay trước bơm. Khi số lượng co và phụ kiện giảm, tuyến đường ống trở nên gọn hơn và không gian phía cửa hút được sử dụng hiệu quả hơn.
Đường hút vẫn phải bảo đảm thông thoáng và có giá đỡ riêng. Không nên dùng nhiều co gấp chỉ để ép đường ống vào một diện tích quá nhỏ vì điều đó có thể làm tăng trở lực và ảnh hưởng đến khả năng cấp dầu cho bơm.
Cửa xả của RY32-32-160 được bố trí theo hướng tâm và phương thẳng đứng. Dầu sau khi được bánh công tác tăng áp sẽ đi lên phía trên trước khi vào đường ống tuần hoàn.
Cửa xả hướng đứng cho phép tuyến ống đẩy được dẫn lên giá treo hoặc hệ thống đường ống phía trên cụm bơm. Nhờ đó, đường xả không phải mở rộng quá nhiều sang hai bên và diện tích mặt sàn được sử dụng hiệu quả hơn.
Sự kết hợp giữa cửa hút hướng trục và cửa xả hướng lên tạo đường kết nối rõ ràng: dầu đi vào theo phương ngang và thoát ra theo phương thẳng đứng. Đây là cách bố trí phù hợp với các phòng máy có bề rộng hạn chế.
Dòng bơm RY sử dụng phương pháp tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Thiết kế này giúp RY32-32-160 không cần bố trí thêm đường nước cấp, đường nước hồi và các van phụ trợ quanh cụm ổ trục.
Việc giảm hệ thống nước làm mát giúp khu vực lắp đặt gọn hơn, đồng thời hạn chế tình trạng nhiều tuyến ống giao nhau quanh bơm. Không gian còn lại có thể được dành cho đường dầu truyền nhiệt, thiết bị đo và lối tiếp cận kỹ thuật.
Tản nhiệt tự nhiên cần không khí lưu thông. Vì vậy, không được đặt thân ổ trục quá sát tường, che kín bề mặt tản nhiệt hoặc bố trí các thiết bị khác chặn hoàn toàn dòng không khí quanh bơm.
Động cơ 1,5 kW của RY32-32-160 phù hợp với lưu lượng 6 m³/h và cột áp 28 m. So với việc lựa chọn một model có công suất lớn hơn nhiều, động cơ ở mức này giúp cụm thiết bị, bệ máy và khu vực đấu nối điện được giữ ở quy mô phù hợp với hệ thống nhỏ.
Khi bơm được chọn đúng thông số, nhà máy không phải dành mặt bằng cho một cụm động cơ và nền móng quá lớn. Tuy nhiên, không nên chọn RY32-32-160 chỉ vì ưu điểm gọn. Lưu lượng và cột áp của bơm phải đáp ứng được yêu cầu thực tế của hệ thống.
Tối ưu hóa không gian không có nghĩa là đặt RY32-32-160 sát hoàn toàn vào tường hoặc các thiết bị bên cạnh. Bơm vẫn cần khoảng trống để kiểm tra khớp nối, bôi trơn ổ bi, điều chỉnh bộ chèn và tháo cụm rôto khi sửa chữa.
Đường ống hút và đường ống xả phải có giá đỡ độc lập, không được truyền trọng lượng trực tiếp lên thân bơm. Việc ép đường ống vào mặt bằng quá chật có thể tạo lực kéo, làm thay đổi độ đồng tâm giữa bơm và động cơ.
Tài liệu hiện có không công bố đầy đủ chiều dài, chiều rộng và chiều cao riêng của model RY32-32-160. Vì vậy, kích thước móng và khoảng cách bảo dưỡng cần được xác định theo bản vẽ lắp đặt chính thức của nhà sản xuất.
Bơm dầu truyền nhiệt RY32-32-160 giúp tối ưu hóa không gian lắp đặt nhờ kết cấu đỡ một phía, cụm bơm – động cơ đặt trên cùng một bệ, cửa hút hướng trục và cửa xả hướng thẳng đứng. Những đặc điểm này giúp giảm diện tích chiếm dụng theo phương ngang và đơn giản hóa cách bố trí đường ống.
Cơ chế tản nhiệt tự nhiên còn làm giảm nhu cầu lắp đặt hệ thống nước làm mát riêng. Động cơ 1,5 kW phù hợp với hệ thống nhỏ cũng giúp hạn chế việc sử dụng một cụm thiết bị quá lớn so với nhu cầu.
Để sử dụng không gian hiệu quả, khu vực đặt bơm vẫn phải thông thoáng, đường ống cần có giá đỡ riêng và phải chừa đủ khoảng trống phục vụ căn chỉnh, kiểm tra và tháo lắp.
Trong hệ thống trao đổi nhiệt sử dụng dầu tải nhiệt, bơm RY32-32-160 có nhiệm vụ duy trì dòng dầu tuần hoàn giữa thiết bị gia nhiệt và bộ trao đổi nhiệt. Bơm đưa dầu nóng đến bề mặt truyền nhiệt, sau đó đưa dầu đã giảm nhiệt quay trở lại nguồn gia nhiệt để tiếp tục chu trình.
RY32-32-160 không trực tiếp tạo nhiệt và cũng không trực tiếp làm nóng môi chất công nghệ. Vai trò chính của bơm là vận chuyển dầu tải nhiệt liên tục, giúp năng lượng nhiệt được truyền từ nguồn nhiệt đến bộ trao đổi nhiệt một cách ổn định.
Theo tài liệu của nhà sản xuất, dòng bơm RY phù hợp để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và có nhiệt độ không vượt quá 350°C.
Trong một hệ thống hoàn chỉnh, dầu được làm nóng tại lò hoặc thiết bị gia nhiệt, sau đó được RY32-32-160 đẩy vào bộ trao đổi nhiệt. Dầu nóng di chuyển qua một phía của thiết bị, còn môi chất cần gia nhiệt đi qua phía còn lại.
Hai môi chất không tiếp xúc trực tiếp mà trao đổi nhiệt qua bề mặt kim loại. Sau khi truyền một phần nhiệt lượng, dầu rời khỏi bộ trao đổi nhiệt và quay trở lại thiết bị gia nhiệt.
Bơm duy trì quá trình này liên tục, giúp dầu nóng không bị giữ lại quá lâu trong đường ống hoặc thiết bị. Dòng tuần hoàn ổn định là điều kiện để bộ trao đổi nhiệt nhận được nguồn nhiệt đều trong suốt thời gian vận hành.
Bơm dầu truyền nhiệt RY32-32-160 có lưu lượng thiết kế 6 m³/h, cột áp 28 m, tốc độ quay 2.900 vòng/phút và sử dụng động cơ công suất 1,5 kW.
Lưu lượng 6 m³/h thể hiện khả năng tuần hoàn dầu tại điểm làm việc thiết kế. Cột áp 28 m giúp dòng dầu vượt qua trở lực của đường ống, van, phụ kiện và các đường dẫn bên trong bộ trao đổi nhiệt.
RY32-32-160 phù hợp khi tổng nhu cầu lưu lượng và tổn thất áp suất của mạch dầu nằm gần các thông số này. Nếu bộ trao đổi nhiệt có đường dẫn quá nhỏ, đường ống quá dài hoặc nhiều van, trở lực có thể tăng cao và làm lưu lượng thực tế giảm xuống.
Ngược lại, nếu hệ thống có trở lực quá thấp, lưu lượng có thể vượt mức thiết kế và làm tải động cơ tăng. Vì vậy, bơm cần được lựa chọn theo điểm làm việc thực tế của toàn bộ mạch trao đổi nhiệt.
Khả năng truyền nhiệt của hệ thống phụ thuộc nhiều vào lưu lượng dầu đi qua bộ trao đổi nhiệt. Khi RY32-32-160 duy trì dòng dầu ổn định, lượng nhiệt được đưa đến bề mặt trao đổi cũng ít biến động hơn.
Dầu nóng sau khi đi vào thiết bị sẽ truyền nhiệt cho môi chất cần xử lý. Lượng dầu đã giảm nhiệt được bơm đưa trở lại nguồn gia nhiệt và nhanh chóng được thay thế bằng dầu nóng mới.
Quá trình thay thế liên tục giúp hạn chế tình trạng nhiệt độ tại bộ trao đổi nhiệt tăng giảm thất thường. Bơm không tự điều chỉnh nhiệt độ, nhưng tạo điều kiện để cảm biến, bộ gia nhiệt và hệ thống điều khiển duy trì mức nhiệt đã cài đặt.
Nếu dòng dầu qua bộ trao đổi nhiệt quá yếu, khu vực gần cửa dầu vào có thể nhận nhiệt cao hơn trong khi phần cuối thiết bị nhận không đủ nhiệt. Điều này làm giảm tính đồng đều của quá trình trao đổi nhiệt.
RY32-32-160 giúp dầu liên tục di chuyển qua các đường dẫn, nhờ đó nhiệt được phân phối tốt hơn trên bề mặt trao đổi. Dòng dầu ổn định cũng giúp dầu đã giảm nhiệt không lưu lại quá lâu ở cuối thiết bị.
Hiệu quả phân phối nhiệt còn phụ thuộc vào cấu tạo của bộ trao đổi nhiệt, cách bố trí cửa vào, cửa ra và diện tích bề mặt truyền nhiệt. Bơm chỉ phát huy hiệu quả khi các đường dẫn dầu được thiết kế phù hợp với lưu lượng và cột áp của model.
Khả năng vận chuyển dầu có nhiệt độ lên đến 350°C cho phép RY32-32-160 hoạt động trong nhiều hệ thống trao đổi nhiệt công nghiệp. Tuy nhiên, đây là nhiệt độ tối đa của môi chất theo tài liệu, không phải mức nhiệt bắt buộc của mọi hệ thống.
Nhiệt độ dầu thực tế phải phù hợp với loại dầu tải nhiệt, vật liệu đường ống, bộ trao đổi nhiệt và yêu cầu của môi chất công nghệ. Không nên vận hành dầu ở nhiệt độ cao hơn nhu cầu vì có thể làm tăng tổn thất nhiệt và đẩy nhanh quá trình suy giảm chất lượng dầu.
Trước khi đưa hệ thống lên nhiệt độ làm việc, thân bơm phải được gia nhiệt từ từ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, còn tốc độ tăng nhiệt không được lớn hơn 50°C mỗi giờ.
Gia nhiệt có kiểm soát giúp các chi tiết của bơm giãn nở tương đối đồng đều, hạn chế rung động, cọ xát và rò rỉ khi mạch trao đổi nhiệt chuyển từ trạng thái nguội sang trạng thái vận hành.
Nhà sản xuất quy định bơm không được hoạt động ở lưu lượng thấp hơn 30% lưu lượng thiết kế. Đối với RY32-32-160, lưu lượng tối thiểu cần duy trì qua bơm là khoảng 1,8 m³/h.
Khi nhu cầu nhiệt của hệ thống giảm, van điều khiển có thể hạn chế lượng dầu đi qua bộ trao đổi nhiệt. Tuy nhiên, tổng lưu lượng qua thân bơm vẫn phải giữ từ khoảng 1,8 m³/h trở lên.
Nếu bộ trao đổi nhiệt chỉ cần lưu lượng thấp hơn mức này, hệ thống cần bố trí đường bypass. Một phần dầu đi qua thiết bị trao đổi nhiệt, phần còn lại được hồi lại để duy trì dòng tuần hoàn an toàn qua bơm.
Không nên khép van xả đến mức dầu gần như ngừng lưu thông. Khi lưu lượng quá thấp, dầu nóng lưu lại lâu trong thân bơm và năng lượng từ bánh công tác có thể chuyển thành nhiệt, gây quá nhiệt cục bộ.
Trong hệ thống trao đổi nhiệt, van hút của RY32-32-160 cần được mở hoàn toàn. Lưu lượng dầu phải được điều chỉnh tại van xả hoặc bằng đường bypass.
Khép van hút để giảm lưu lượng có thể làm áp suất đầu vào giảm và khiến bánh công tác không nhận đủ dầu. Dòng dầu khi đó dễ dao động, làm lưu lượng và khả năng truyền nhiệt mất ổn định.
Sau khi khởi động, van xả cần được mở từ từ để thiết lập dòng tuần hoàn. Bơm không được chạy với van xả đóng quá ba phút vì dầu bị giữ lại trong thân bơm sẽ nhanh chóng tăng nhiệt.
RY32-32-160 chỉ nên vận chuyển dầu tải nhiệt sạch, có tính ăn mòn yếu và không chứa hạt rắn. Bơm không được dùng để vận chuyển trực tiếp môi chất công nghệ có cặn, tinh thể hoặc tính ăn mòn mạnh nếu chưa xác nhận khả năng tương thích vật liệu.
Trong bộ trao đổi nhiệt, dầu tải nhiệt và môi chất công nghệ phải được ngăn cách hoàn toàn. Nếu bề mặt trao đổi bị thủng, hai môi chất có thể trộn lẫn và làm thay đổi điều kiện làm việc của bơm.
Việc giữ dầu sạch giúp hạn chế tắc nghẽn bánh công tác và đường dẫn, duy trì lưu lượng ổn định cũng như bảo vệ các bề mặt bên trong bơm.
Bơm dầu truyền nhiệt RY32-32-160 đóng vai trò duy trì dầu nóng tuần hoàn giữa nguồn gia nhiệt và bộ trao đổi nhiệt. Dòng dầu liên tục giúp vận chuyển nhiệt, ổn định khả năng truyền nhiệt và hạn chế chênh lệch nhiệt độ trên thiết bị.
Với lưu lượng 6 m³/h, cột áp 28 m, tốc độ 2.900 vòng/phút và động cơ 1,5 kW, RY32-32-160 phù hợp với mạch trao đổi nhiệt có nhu cầu thủy lực tương ứng. Bơm có thể vận chuyển dầu ở nhiệt độ cao nhưng phải được gia nhiệt từ từ và sử dụng đúng loại môi chất.
Trong quá trình vận hành, lưu lượng qua bơm cần duy trì từ khoảng 1,8 m³/h trở lên. Khi nhu cầu nhiệt giảm, hệ thống nên sử dụng đường bypass thay vì đóng gần hết van xả. Việc lựa chọn đúng điểm làm việc là điều kiện quan trọng để RY32-32-160 duy trì dòng dầu ổn định trong hệ thống trao đổi nhiệt.

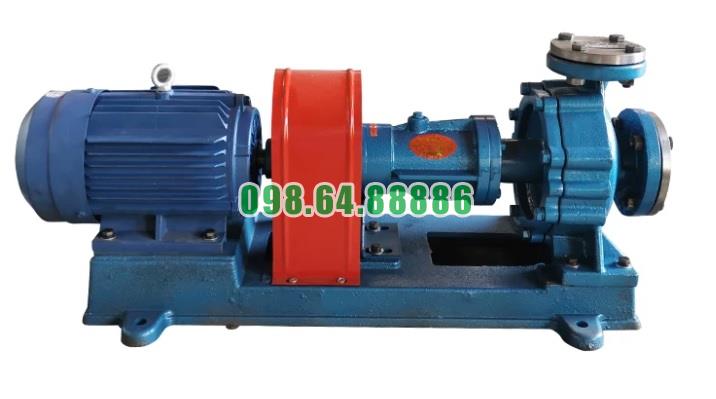

Bơm dầu nóng công nghiệp RY32-32-160 cột áp 28 m, tốc độ 2.900 vòng/phút, công suất 1.5 kW, lưu lượng 6 m3/h
