Máy bơm tuần hoàn dầu nóng RY100-65-200 lưu lượng 100 m3/h, công suất 22 kW, cột áp 50 m

Lựa chọn Bơm dầu truyền nhiệt RY100-65-200 theo nhu cầu nhà máy

Bơm dầu truyền nhiệt RY100-65-200 phù hợp với nhà máy có hệ thống tuần hoàn dầu nóng yêu cầu lưu lượng khoảng 100 m³/h, cột áp khoảng 50 m, tốc độ 2.900 vòng/phút và sử dụng động cơ 22 kW.

Xác định đúng lưu lượng cần sử dụng

Nhà máy nên chọn RY100-65-200 khi hệ thống cần lưu lượng gần 100 m³/h. Nếu nhu cầu thực tế thấp hoặc cao hơn quá nhiều, bơm có thể làm việc không đúng vùng phù hợp.

Kiểm tra cột áp của hệ thống

Cột áp cần thiết phải đủ để thắng tổn thất trên đường ống, van và các thiết bị trao đổi nhiệt. Với RY100-65-200, điểm làm việc đang xét là 50 m, phù hợp với nhiều hệ thống tuần hoàn dầu nóng công nghiệp.

Xem xét nhiệt độ dầu truyền nhiệt

Dòng bơm RY được thiết kế cho môi chất nhiệt độ cao, tối đa khoảng 350°C. Vì vậy, cần đối chiếu nhiệt độ vận hành thực tế của hệ thống trước khi lựa chọn.

Đánh giá tính chất môi chất

Bơm phù hợp với chất lỏng có tính ăn mòn yếu và không chứa hạt rắn. Nếu dầu có nhiều cặn hoặc tính ăn mòn cao, cần xem xét lại điều kiện sử dụng và vật liệu bơm.

Phù hợp với chế độ vận hành liên tục

Nếu nhà máy cần bơm chạy liên tục, cần chú ý thêm đến độ đồng tâm, bôi trơn ổ bi, tình trạng làm kín và lưu lượng tối thiểu. Với hệ thống quan trọng, nên bố trí thêm bơm dự phòng.

Chọn động cơ theo môi trường lắp đặt

RY100-65-200 có thể kết hợp với động cơ thông thường hoặc động cơ phòng nổ. Nhà máy cần lựa chọn loại động cơ phù hợp với mức độ an toàn của khu vực vận hành.

Lựa chọn Bơm dầu truyền nhiệt RY100-65-200 theo nhu cầu nhà máy cần dựa trên các yếu tố chính gồm lưu lượng 100 m³/h, cột áp 50 m, nhiệt độ dầu, tính chất môi chất và chế độ vận hành.

Nếu hệ thống có yêu cầu gần với các thông số trên và sử dụng dầu truyền nhiệt nhiệt độ cao, RY100-65-200 là model phù hợp để duy trì tuần hoàn ổn định trong dây chuyền gia nhiệt.

Vai trò của trục bơm trong Bơm dầu truyền nhiệt RY100-65-200

Trục bơm là chi tiết trung tâm trong cụm rôto của Bơm dầu truyền nhiệt RY100-65-200, có nhiệm vụ truyền chuyển động từ động cơ đến bánh công tác và giữ cho các chi tiết quay làm việc ổn định.

Truyền mô-men đến bánh công tác

Trục bơm nhận mô-men quay từ động cơ thông qua khớp nối mềm. Khi trục quay, bánh công tác quay theo và tạo lực ly tâm để hút, tăng áp và đẩy dầu truyền nhiệt qua hệ thống.

Giữ bánh công tác đúng vị trí

Bánh công tác được lắp trên trục và cố định bằng đai ốc. Trục giúp bánh công tác duy trì đúng vị trí làm việc, hạn chế xê dịch khi bơm vận hành ở tốc độ khoảng 2.900 vòng/phút.

Kết hợp với ổ bi để ổn định rôto

Trục được đỡ và định vị bởi các ổ bi trong thân ổ trục. Nhờ đó, cụm rôto quay ổn định hơn, giảm rung và hạn chế ma sát bất thường trong quá trình vận hành.

Duy trì độ đồng tâm với động cơ

Độ đồng tâm giữa trục bơm và trục động cơ ảnh hưởng trực tiếp đến khả năng vận hành. Nếu bị lệch tâm, bơm có thể rung mạnh, nóng ổ bi và làm tăng ma sát của rôto.

Ảnh hưởng đến khả năng làm kín

Trục đi qua khu vực bộ chèn làm kín và phớt dầu. Vì vậy, bề mặt trục và độ ổn định khi quay có ảnh hưởng đến khả năng hạn chế rò rỉ tại khu vực làm kín.

Trong Bơm dầu truyền nhiệt RY100-65-200, trục bơm có vai trò truyền mô-men, giữ bánh công tác, ổn định cụm rôto và hỗ trợ duy trì độ kín của bơm. Trục được căn chỉnh và làm việc ổn định sẽ giúp giảm rung, hạn chế nóng ổ bi và duy trì hiệu quả vận hành của bơm.

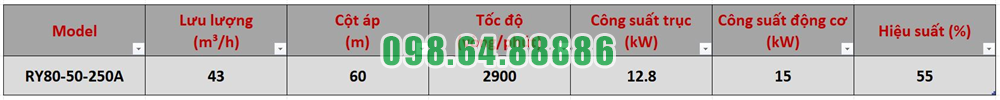

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

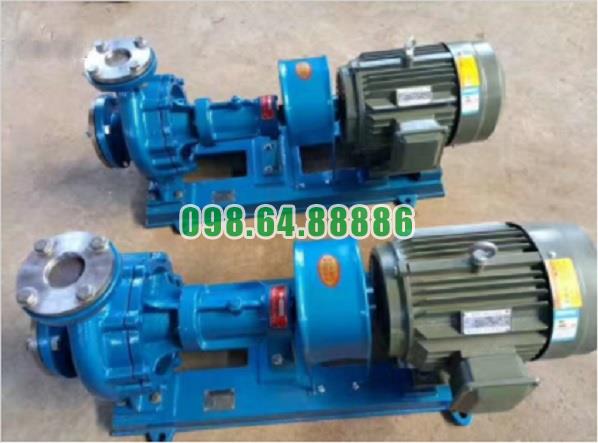

Hình ảnh thực tế bơm dầu truyền nhiệt RY
