Bơm dầu truyền nhiệt RY80-50-250A và vai trò trong dây chuyền truyền nhiệt tuần hoàn
Bơm dầu truyền nhiệt RY80-50-250A là thiết bị tạo dòng chảy liên tục trong dây chuyền truyền nhiệt sử dụng dầu nóng làm môi chất trung gian. Dầu được gia nhiệt tại bộ gia nhiệt, được bơm đưa đến thiết bị cần nhận nhiệt, sau đó quay về đường hồi để tiếp tục nhận nhiệt và tuần hoàn.
Trong dây chuyền này, bơm giữ vai trò liên kết giữa nguồn nhiệt, đường ống và thiết bị công nghệ. Bộ gia nhiệt chỉ tạo ra năng lượng, còn RY80-50-250A đưa năng lượng đó đến đúng vị trí cần sử dụng. Nếu bơm không duy trì đủ lưu lượng hoặc cột áp, dầu nóng không thể phân phối đều, thiết bị công nghệ gia nhiệt chậm và nhiệt độ trong dây chuyền dao động.
Vị trí của RY80-50-250A trong dây chuyền truyền nhiệt
Nằm trong mạch tuần hoàn chính
RY80-50-250A được bố trí trên tuyến tuần hoàn chính của dầu truyền nhiệt. Vị trí cụ thể phụ thuộc vào sơ đồ hệ thống, nhưng bơm phải được kết nối với đường hút có nguồn dầu ổn định và đường đẩy dẫn đến bộ gia nhiệt hoặc các thiết bị tiêu thụ nhiệt.
Đường hút cần có tổn thất thấp, ít co nối và không tạo túi khí. Đường đẩy phải có đủ cột áp để đưa dầu qua bộ gia nhiệt, van, áo bồn, coil, bộ trao đổi nhiệt và đường hồi.
Bơm thường được đặt trên bệ riêng, gần khu vực bộ gia nhiệt nhưng tránh bức xạ nhiệt trực tiếp lên động cơ. Khoảng trống quanh bơm phải đủ để kiểm tra phớt, khớp nối, ổ bi, động cơ và các mặt bích.
Kết nối giữa đường hồi và nguồn cấp nhiệt
Dầu sau khi truyền nhiệt thường quay về đường hồi với nhiệt độ thấp hơn dầu cấp. RY80-50-250A tiếp nhận dòng dầu này, tạo áp suất và đưa dầu trở lại vùng gia nhiệt hoặc đường cấp nóng.
Sự liên tục giữa đường hồi, cửa hút và cửa đẩy giúp dây chuyền duy trì chu trình nhiệt khép kín. Nếu đường hồi bị tắc, có khí hoặc bị khóa van, bơm sẽ thiếu dầu, lưu lượng giảm và bộ gia nhiệt có nguy cơ làm dầu quá nhiệt.
Phục vụ nhiều thiết bị trên cùng một mạch
Một RY80-50-250A có thể cấp dầu cho nhiều nhánh như bồn phản ứng, bồn phối trộn, máy sấy, bộ trao đổi nhiệt, lô sấy, khuôn ép hoặc đường ống giữ nhiệt. Khi đó, đường cấp chính phải đủ tiết diện và các nhánh phải được cân bằng trở lực.
Nhánh có trở lực thấp dễ nhận nhiều dầu hơn, trong khi nhánh dài hoặc có nhiều co nối bị thiếu dòng. Vì vậy, mỗi nhánh cần có van điều chỉnh, điểm đo nhiệt và khả năng cô lập riêng.
Vai trò của bơm trong chu trình truyền nhiệt
Đưa dầu qua bộ gia nhiệt
Bộ gia nhiệt truyền năng lượng cho dầu, nhưng dầu chỉ có thể nhận nhiệt đều khi được lưu thông liên tục. RY80-50-250A tạo dòng đi qua vùng gia nhiệt với lưu lượng phù hợp, hạn chế tình trạng dầu đứng yên hoặc bị giữ quá lâu tại bề mặt nóng.
Nếu dầu đi qua bộ gia nhiệt quá chậm, nhiệt độ cục bộ có thể tăng cao hơn nhiệt độ trung bình của mạch. Dầu dễ bị oxy hóa, tạo cặn và làm giảm khả năng truyền nhiệt. Bơm giúp rút ngắn thời gian lưu của dầu tại vùng nóng và đưa dầu đến thiết bị tiêu thụ nhiệt.
Phân phối dầu đến thiết bị nhận nhiệt
Sau khi được gia nhiệt, dầu đi theo đường cấp đến thiết bị công nghệ. Lưu lượng do RY80-50-250A tạo ra quyết định lượng nhiệt có thể truyền đến áo bồn, coil hoặc bộ trao đổi nhiệt trong cùng một khoảng thời gian.
Lưu lượng ổn định giúp nhiệt độ dầu cấp ít dao động, hỗ trợ bộ điều khiển duy trì nhiệt độ sản phẩm. Nếu bơm bị rung, hút khí hoặc thay đổi điểm làm việc, nhiệt cấp vào thiết bị sẽ không đều dù nhiệt độ tại bộ gia nhiệt vẫn đạt giá trị đặt.
Đưa dầu trở về đường hồi
Sau khi truyền nhiệt, dầu cần quay về bộ gia nhiệt theo đường hồi có trở lực phù hợp. Bơm góp phần duy trì chênh áp trong toàn mạch để dòng dầu không bị ngắt tại các đoạn xa hoặc các thiết bị có trở lực lớn.
Đường hồi phải được bố trí để hạn chế khí tích tụ và tránh áp suất ngược quá cao. Nếu đường hồi bị thu nhỏ, bơm có thể phải làm việc với cột áp tăng, dòng điện động cơ tăng và lưu lượng đến thiết bị giảm.
Vai trò của bơm trong kiểm soát nhiệt độ
Duy trì nhiệt độ dầu cấp
RY80-50-250A không trực tiếp điều chỉnh nhiệt độ dầu nhưng duy trì dòng chảy giúp bộ điều khiển nhiệt tác động ổn định. Khi dầu lưu thông liên tục, nhiệt lượng từ bộ gia nhiệt được phân phối đến các thiết bị thay vì tích tụ tại một vùng.
Cảm biến nhiệt độ dầu cấp và dầu hồi cần được đặt tại vị trí phù hợp để đánh giá chênh lệch nhiệt và mức độ trao đổi nhiệt. Nhiệt độ dầu cấp cao nhưng lưu lượng thấp không bảo đảm thiết bị công nghệ nhận đủ nhiệt.
Hỗ trợ gia nhiệt đồng đều
Trong áo bồn, coil hoặc bộ trao đổi nhiệt, dòng dầu ổn định giúp hạn chế vùng nóng và vùng lạnh. Điều này quan trọng đối với bồn phản ứng, bồn phối trộn, thiết bị cô đặc và máy sấy, nơi chênh lệch nhiệt có thể làm thay đổi chất lượng sản phẩm.
Bơm phải cung cấp đủ cột áp để dầu đi qua toàn bộ tiết diện trao đổi nhiệt. Nếu dầu chỉ đi qua vùng có trở lực thấp, một phần bề mặt truyền nhiệt không được sử dụng hiệu quả.
Hỗ trợ chuyển đổi giữa gia nhiệt và làm nguội
Một số dây chuyền cần chuyển từ gia nhiệt sang làm nguội sau khi sản phẩm đạt nhiệt độ yêu cầu. RY80-50-250A tiếp tục duy trì tuần hoàn để đưa dầu nóng ra khỏi áo bồn, bộ gia nhiệt và đường ống.
Khi kết nối với bộ trao đổi nhiệt làm mát, bơm giúp đưa nhiệt dư về khu vực tản nhiệt. Dừng bơm ngay sau khi ngắt bộ gia nhiệt có thể làm dầu bị giữ trong vùng nóng và khiến sản phẩm tiếp tục tăng nhiệt ngoài kiểm soát.
Vai trò của bơm tại các thiết bị tiêu thụ nhiệt
Áo gia nhiệt bồn phản ứng
Trong bồn phản ứng, RY80-50-250A cấp dầu nóng qua áo bồn hoặc coil. Dầu truyền nhiệt gián tiếp qua thành bồn, giúp kiểm soát nhiệt độ phản ứng mà không tiếp xúc với hóa chất.
Lưu lượng phải đủ để nhiệt phân bố quanh bề mặt bồn. Khi phản ứng tỏa nhiệt, bơm vẫn có thể duy trì tuần hoàn để chuyển nhiệt ra khỏi bồn khi hệ thống chuyển sang chế độ làm mát hoặc giữ nhiệt.
Bồn phối trộn và bồn nấu
Bồn phối trộn cần gia nhiệt để giảm độ nhớt, hòa tan nguyên liệu hoặc duy trì trạng thái đồng nhất. Bơm đưa dầu nóng qua áo bồn trong khi cánh khuấy phân bố nhiệt trong sản phẩm.
Nếu lưu lượng dầu không ổn định, vùng gần cửa cấp có thể quá nóng trong khi vùng xa cửa cấp chưa đạt nhiệt độ. Đường cấp và đường hồi phải được bố trí để tránh vùng chết trong áo bồn.
Bộ trao đổi nhiệt
Trong bộ trao đổi nhiệt, dầu nóng truyền nhiệt cho nguyên liệu, nước, không khí hoặc sản phẩm qua bề mặt ngăn cách. RY80-50-250A cần tạo đủ lưu lượng để duy trì hệ số truyền nhiệt và hạn chế dầu bị nguội quá mức trước khi đi qua toàn bộ thiết bị.
Bộ trao đổi nhiệt bị bám cặn sẽ làm tăng trở lực. Khi đó, bơm có thể phải tạo cột áp lớn hơn và dòng điện động cơ tăng. Cần theo dõi chênh áp và nhiệt độ hai phía để nhận biết tình trạng này.
Máy sấy và lô sấy
Dầu từ bơm có thể cấp cho bộ gia nhiệt không khí hoặc kênh bên trong lô sấy. Dòng dầu ổn định giúp duy trì nhiệt độ khí sấy hoặc nhiệt độ bề mặt lô, nhờ đó độ ẩm sản phẩm đồng đều hơn.
Khi quạt máy sấy dừng hoặc vật liệu không còn cấp vào, bộ gia nhiệt phải giảm công suất. Bơm vẫn có thể duy trì tuần hoàn qua bypass hoặc bộ tản nhiệt để tránh dầu bị giữ nóng.
Đường ống, van và bộ lọc cần giữ nhiệt
Một số nguyên liệu có độ nhớt cao hoặc dễ đông đặc cần được duy trì nhiệt trên đường ống, van, bơm sản phẩm và bộ lọc. RY80-50-250A cấp dầu cho các áo ống hoặc nhánh tracing.
Các nhánh giữ nhiệt phải được cân bằng. Nếu dầu chỉ đến đầu tuyến, đoạn cuối đường ống có thể nguội và gây tăng độ nhớt hoặc tắc dòng sản phẩm.
Điều kiện thủy lực để bơm duy trì vai trò tuần hoàn
Điều kiện hút ổn định
Đường hút phải đủ đường kính và có tổn thất thấp. Dầu truyền nhiệt có thể có độ nhớt cao khi nguội, vì vậy tổn thất hút trong giai đoạn khởi động phải được tính đến.
Bộ lọc, van và các phụ kiện trước cửa hút không được tạo sụt áp quá lớn. Mức dầu trong bình giãn nở hoặc bể chứa phải đủ để bơm không hút khí khi hệ thống vận hành ở nhiệt độ cao.
Hạn chế xâm thực và khí lọt vào
Dầu nóng, áp suất hút thấp hoặc đường hút thiết kế không phù hợp có thể gây xâm thực, cuốn khí và rung. Các dấu hiệu thường gặp là tiếng ồn bất thường, lưu lượng dao động, áp suất không ổn định và nhiệt độ phớt tăng.
Các mặt bích, van xả, nắp lọc và mối nối phải kín. Điểm cao trên đường hút cần có phương án xả khí. Không nên tiếp tục tăng tốc độ bơm khi nguyên nhân khí hoặc xâm thực chưa được xử lý.
Bảo đảm cột áp qua toàn tuyến
Cột áp của RY80-50-250A phải đủ để thắng tổng trở lực của bộ gia nhiệt, van, đường cấp, thiết bị công nghệ và đường hồi. Khi thay đổi tuyến ống hoặc bổ sung thêm nhánh, cần đánh giá lại điểm làm việc.
Nếu cột áp không đủ, các thiết bị ở xa bơm sẽ thiếu dầu. Nếu cột áp quá lớn, bơm làm việc lệch vùng hiệu suất, gây tăng tải cơ và tiêu thụ điện.
Duy trì lưu lượng tối thiểu
Khi van vào thiết bị tiêu thụ nhiệt đóng, bơm vẫn cần có đường bypass. Lưu lượng tối thiểu bảo vệ bơm khỏi tình trạng khóa dòng và giúp dầu tiếp tục được làm mát, phân phối trong mạch.
Bypass phải được thiết kế theo đặc tính của bơm và nhiệt độ dầu. Bypass quá nhỏ không đủ bảo vệ; bypass quá lớn làm giảm lưu lượng đến thiết bị công nghệ.
Vai trò của bơm trong sự ổn định của dầu truyền nhiệt
Hạn chế dầu bị quá nhiệt
Tuần hoàn liên tục giúp đưa dầu ra khỏi bộ gia nhiệt và phân phối đến nơi cần nhiệt. Khi dòng dầu đủ, thời gian dầu tiếp xúc với bề mặt nóng giảm và nhiệt độ được phân bố đều hơn.
Nếu bơm dừng nhưng bộ gia nhiệt vẫn hoạt động, dầu có thể bị phân hủy, tạo cặn và tăng áp suất cục bộ. Vì vậy, tín hiệu chạy của bơm phải là điều kiện cho phép bộ gia nhiệt hoạt động.
Giảm hình thành cặn
Dầu xuống cấp tạo cặn trong bộ lọc, đường ống, áo bồn và thân bơm. Cặn làm tăng trở lực, giảm truyền nhiệt và làm bơm làm việc nặng hơn.
Dòng tuần hoàn ổn định không thể thay thế việc thay dầu hoặc vệ sinh mạch, nhưng giúp giảm vùng dầu đứng yên và hạn chế điều kiện tạo cặn do quá nhiệt cục bộ.
Giữ độ nhớt trong vùng phù hợp
Dầu được phân phối đều trong mạch giúp hạn chế chênh nhiệt giữa vùng nóng và vùng nguội. Điều này giúp độ nhớt thay đổi theo cách kiểm soát được, giảm biến động tải cho động cơ và bơm.
Khi dầu nguội, cần khởi động theo trình tự phù hợp để tránh dòng điện tăng và mất điều kiện hút. Khi dầu nóng, cần kiểm soát giới hạn nhiệt độ để tránh dầu quá loãng hoặc xuống cấp.
Bơm và hệ thống điều khiển dây chuyền
Liên động với bộ gia nhiệt
RY80-50-250A phải chạy trước hoặc đồng thời theo trình tự được xác định trước khi bộ gia nhiệt cấp công suất. Cần có tín hiệu xác nhận áp suất hoặc lưu lượng trước khi cho phép gia nhiệt.
Khi bơm dừng do quá tải, mất pha, nhiệt độ ổ bi cao, mức dầu thấp hoặc áp suất hút không đủ, bộ gia nhiệt phải ngắt theo mạch an toàn. Không nên để người vận hành tự quyết định tiếp tục cấp nhiệt khi không có tuần hoàn.
Điều chỉnh tải nhiệt
Trong nhiều hệ thống, bơm nên duy trì tốc độ hoặc lưu lượng ổn định, còn tải nhiệt được điều chỉnh bằng công suất bộ gia nhiệt hoặc van điều khiển. Đóng mở bơm liên tục làm áp suất và lưu lượng dao động, đồng thời tăng số lần khởi động động cơ.
Nếu cần dùng biến tần, phải kiểm tra vùng tốc độ, khả năng làm mát động cơ và lưu lượng tối thiểu của bơm. Tốc độ thấp quá mức có thể làm thiết bị thiếu nhiệt; tốc độ cao làm tăng tải và rung.
Giám sát thông số chính
Dây chuyền cần theo dõi áp suất hút, áp suất đẩy, nhiệt độ dầu cấp, nhiệt độ dầu hồi, dòng điện động cơ, nhiệt độ ổ bi, độ rung và tình trạng phớt.
Sự thay đổi đồng thời của các thông số giúp nhận biết nguyên nhân. Áp suất hút giảm kèm dòng điện tăng có thể liên quan đến bộ lọc tắc hoặc dầu quá nhớt. Áp suất đẩy giảm kèm rung tăng có thể liên quan đến khí, xâm thực hoặc hư hỏng bánh công tác.
Điều kiện cơ khí để bơm giữ ổn định dây chuyền
Bệ máy đủ cứng
Bệ máy phải chịu được trọng lượng bơm, động cơ và tải rung trong thời gian dài. Bệ yếu hoặc lún lệch làm khớp nối mất đồng tâm và truyền tải bất thường lên ổ bi, trục và phớt.
Bơm và động cơ cần được cân bằng trước khi nối đường ống. Sau khi đường ống được lắp đặt, phải kiểm tra lại vì lực từ đường ống có thể thay đổi vị trí cụm bơm.
Đường ống có giá đỡ riêng
Đường ống dầu nóng giãn nở khi nhiệt độ tăng. Giá đỡ, đoạn bù và khớp nối phải hấp thụ chuyển vị mà không đẩy lực vào cửa hút và cửa đẩy.
Nếu đường ống kéo thân bơm, bơm có thể rung, phớt rò và ổ bi nóng dù lưu lượng vẫn còn. Đây là lỗi cơ khí cần được xử lý tại giá đỡ và bố trí đường ống, không nên chỉ thay phớt hoặc siết thêm bu lông.
Khớp nối và ổ bi được bảo vệ
Khớp nối phải được căn chỉnh theo độ lệch song song và độ lệch góc. Ổ bi phải được bôi trơn đúng loại, đúng lượng và được theo dõi nhiệt độ.
Rung hoặc nhiệt độ ổ bi tăng làm giảm độ ổn định của toàn mạch. Khi trục bị lệch, phớt và bánh công tác chịu tải bất thường, có thể dẫn đến rò dầu hoặc giảm hiệu suất bơm.
Bảo vệ độ kín trong dây chuyền dầu nóng
Phớt trục, mặt ghép thân bơm, mặt bích hút – đẩy, van xả và các đầu nối là những vị trí cần được kiểm tra thường xuyên. Dầu rò ở nhiệt độ cao có thể bám lên động cơ, hộp điện hoặc bề mặt nóng.
Khu vực bơm cần có khay thu gom, đường dẫn dầu về vị trí an toàn và khả năng quan sát trực tiếp. Gioăng phải tương thích với dầu và nhiệt độ. Các mối nối cần được siết đều, không dùng lực để ép đường ống vào mặt bích bơm.
Khi phát hiện rò rỉ, cần giảm hoặc ngắt nguồn nhiệt, cô lập mạch và chờ dầu về nhiệt độ an toàn trước khi tháo. Không nên tiếp tục chạy dây chuyền chỉ bằng cách siết tạm bu lông khi nguyên nhân nằm ở phớt, trục hoặc lệch tâm.
Bảo dưỡng để duy trì vai trò của bơm
Bảo dưỡng RY80-50-250A phải tập trung vào phớt, ổ bi, khớp nối, bánh công tác, bộ lọc, van, mặt bích và chất lượng dầu. Dòng điện, áp suất, nhiệt độ và rung cần được ghi nhận theo thời gian để nhận biết xu hướng suy giảm.
Khi bộ lọc có nhiều cặn, cần kiểm tra nguyên nhân trong dầu và toàn bộ mạch. Khi lưu lượng giảm, cần kiểm tra đường hút, chiều quay, bánh công tác, van và đường hồi trước khi tăng tốc độ bơm.
Trước khi tháo bơm, phải cô lập nguồn điện, đóng van, xả áp, thu hồi dầu và chờ nguội. Sau khi thay phớt hoặc ổ bi, cần kiểm tra lại căn chỉnh, chiều quay, độ kín và khả năng tuần hoàn trước khi cho bộ gia nhiệt hoạt động.
Thiết kế buồng bơm ảnh hưởng thế nào đến Bơm dầu truyền nhiệt RY80-50-250A
Buồng bơm là khu vực dầu truyền nhiệt đi vào, nhận năng lượng từ bộ phận quay và được dẫn ra cửa đẩy. Đối với Bơm dầu truyền nhiệt RY80-50-250A, thiết kế buồng bơm ảnh hưởng trực tiếp đến khả năng tạo lưu lượng, cột áp, độ ổn định của dòng dầu, mức độ phát sinh nhiệt và tuổi thọ của các bộ phận làm kín.
Một buồng bơm phù hợp với dầu nóng phải tạo dòng chảy thuận, hạn chế tổn thất không cần thiết và bảo đảm dầu được phân bố đều quanh bộ phận quay. Thiết kế này cũng cần kiểm soát truyền nhiệt đến phớt, ổ trục và thân bơm để thiết bị có thể làm việc liên tục trong điều kiện nhiệt độ cao.
Hình dạng buồng bơm quyết định hướng chuyển động của dầu
Dầu đi vào buồng bơm qua cửa hút, được cánh bơm truyền năng lượng rồi di chuyển ra cửa đẩy. Hình dạng bên trong buồng bơm quyết định dầu đổi hướng như thế nào và mức tổn thất phát sinh trong quá trình đó.
Nếu đường đi của dầu được thiết kế thuận, dòng chảy sẽ ít bị tách dòng và ít tạo xoáy không cần thiết. Dầu được dẫn đều từ vùng cánh bơm đến cửa đẩy, giúp RY80-50-250A duy trì cột áp và lưu lượng ổn định hơn.
Ngược lại, các góc chuyển hướng gấp, vùng mở rộng đột ngột hoặc bề mặt bên trong không phù hợp có thể làm tăng tổn thất. Bơm phải tiêu thụ nhiều năng lượng hơn để tạo cùng một lưu lượng, trong khi dòng dầu có thể dao động khi tải thay đổi.
Khoảng hở giữa cánh bơm và buồng bơm
Khoảng hở giữa bộ phận quay và phần tĩnh của buồng bơm ảnh hưởng đến lượng dầu bị hồi lưu bên trong. Khoảng hở quá lớn làm tăng rò nội, khiến một phần năng lượng do cánh bơm tạo ra không chuyển thành lưu lượng hữu ích ở cửa đẩy.
Khi rò nội tăng, cột áp và hiệu suất bơm có thể giảm. RY80-50-250A phải làm việc lâu hơn hoặc tiêu thụ nhiều năng lượng hơn để đáp ứng cùng yêu cầu truyền nhiệt. Dòng dầu đến thiết bị sử dụng nhiệt cũng có thể không đạt mức cần thiết.
Khoảng hở quá nhỏ lại làm tăng nguy cơ cọ xát khi trục giãn nở nhiệt hoặc khi bơm bị lệch tâm. Vì vậy, kích thước khe hở cần được tính đến trong điều kiện bơm nguội và khi bơm đạt nhiệt độ vận hành.
Thiết kế cửa hút ảnh hưởng đến khả năng cấp dầu
Cửa hút là nơi dầu đi vào buồng bơm. Kích thước, vị trí và hình dạng cửa hút ảnh hưởng đến tốc độ dầu đi vào cũng như mức độ phân bố dầu trước cánh bơm.
Cửa hút phù hợp giúp dầu đi vào đều, giảm vùng xoáy và hạn chế tổn thất áp suất. Khi dầu được cấp đủ, cánh bơm có điều kiện nhận môi chất liên tục để tạo dòng.
Nếu cửa hút quá nhỏ hoặc hướng dòng không phù hợp, tốc độ dầu có thể tăng quá mức và làm điều kiện hút xấu đi. Bơm có thể phát tiếng ồn, rung hoặc xâm thực. Những hiện tượng này làm giảm hiệu quả và có thể gây hư hỏng bề mặt bên trong buồng bơm.
Hạn chế xâm thực trong buồng bơm
Xâm thực xảy ra khi áp suất cục bộ trong vùng hút giảm thấp, tạo bọt hơi trong dầu. Khi bọt đi vào vùng áp suất cao, chúng sụp đổ và tạo va đập lên bề mặt cánh bơm cùng buồng bơm.
Thiết kế cửa hút và vùng vào cánh bơm có ảnh hưởng lớn đến nguy cơ này. Đường dòng thuận, tiết diện phù hợp và sự phân bố áp suất ổn định giúp hạn chế hình thành vùng áp suất quá thấp.
Nếu RY80-50-250A xuất hiện tiếng lách tách, rung tăng hoặc lưu lượng dao động, cần kiểm tra cả buồng bơm và điều kiện hút. Nguyên nhân có thể liên quan đến nhiệt độ dầu, mức dầu, bộ lọc, đường ống hoặc thiết kế cửa hút.
Ảnh hưởng đến cột áp và lưu lượng
Buồng bơm chuyển năng lượng quay của cánh bơm thành áp suất và dòng chảy. Kích thước buồng, hình dạng vùng dẫn dòng và sự tương thích với cánh bơm quyết định mức năng lượng được chuyển thành lưu lượng hữu ích.
Buồng bơm được thiết kế phù hợp giúp RY80-50-250A đạt cột áp cần thiết tại lưu lượng yêu cầu. Dầu nóng có thể đi qua đường ống và thiết bị trao đổi nhiệt mà không bị suy giảm quá nhiều áp suất.
Nếu buồng bơm không phù hợp, áp suất tạo ra có thể thấp hơn dự kiến. Dầu đến thiết bị ở xa bị thiếu, nhiệt truyền không đều và hệ thống phải tăng công suất để bù. Hiệu quả của cả dây chuyền vì vậy bị ảnh hưởng dù động cơ vẫn hoạt động.
Kiểm soát tổn thất thủy lực bên trong
Mọi thay đổi hướng, khe hở và bề mặt bên trong buồng bơm đều có thể tạo tổn thất thủy lực. Tổn thất càng lớn thì năng lượng hữu ích truyền cho dầu càng thấp.
Thiết kế buồng bơm cần hạn chế vùng xoáy, vùng tách dòng và các góc chết nơi dầu có thể lưu lại. Dòng chảy ổn định giúp giảm dao động áp suất và giữ lưu lượng đều khi bơm vận hành liên tục.
Tổn thất thấp cũng giúp giảm tải cho động cơ. RY80-50-250A có thể đáp ứng yêu cầu truyền nhiệt với mức tiêu thụ năng lượng hợp lý hơn, đặc biệt trong các hệ thống có thời gian hoạt động dài.
Khả năng làm việc với dầu có độ nhớt thay đổi
Độ nhớt của dầu truyền nhiệt thay đổi theo nhiệt độ. Khi dầu nguội, độ nhớt tăng và khả năng chảy qua buồng bơm giảm. Khi dầu đạt nhiệt độ làm việc, dầu chảy dễ hơn nhưng tác động nhiệt lên các chi tiết tăng.
Buồng bơm cần có hình dạng và khe hở phù hợp với dải điều kiện này. Nếu đường dòng quá hẹp, dầu có độ nhớt cao sẽ tạo tổn thất lớn khi khởi động. Nếu khe hở quá lớn ở trạng thái nóng, rò nội có thể tăng và làm giảm hiệu suất.
Việc đánh giá buồng bơm cần dựa trên nhiệt độ thực tế của dầu chứ không chỉ dựa trên điều kiện nguội. RY80-50-250A cần được khởi động theo trình tự để dầu đạt trạng thái chảy phù hợp trước khi bơm làm việc ở tải cao.
Ảnh hưởng đến nhiệt độ bên trong buồng bơm
Dầu truyền nhiệt đi qua buồng bơm ở nhiệt độ cao. Nếu dầu bị giữ lại lâu hoặc dòng chảy có nhiều vùng xoáy, nhiệt có thể tập trung tại một số vị trí. Nhiệt tích tụ làm tăng tác động lên thân bơm, phớt và các chi tiết liên quan.
Buồng bơm có đường dòng thuận giúp dầu nhanh chóng đi qua và ra khỏi khu vực tạo áp. Điều này hỗ trợ giảm thời gian lưu tại vùng nhiệt cao và hạn chế tình trạng dầu bị quá nhiệt cục bộ.
Kiểm soát nhiệt bên trong buồng bơm cũng giúp bảo vệ phớt. Khi nhiệt truyền đến vùng làm kín được hạn chế, vật liệu đàn hồi và mặt phớt có điều kiện làm việc ổn định hơn.
Khoang buồng bơm và độ bền của phớt
Phớt nằm gần khu vực trục đi qua thân bơm. Thiết kế buồng bơm và khoang phớt quyết định mức nhiệt, áp suất và dòng dầu tác động lên cụm làm kín.
Nếu nhiệt từ buồng bơm truyền quá trực tiếp đến phớt, vật liệu làm kín có thể bị chai cứng hoặc mất đàn hồi. Nếu áp suất tại vùng phớt dao động, lực ép giữa các bề mặt làm kín cũng có thể thay đổi.
Kết cấu buồng bơm phù hợp cần giúp giảm truyền nhiệt và giữ điều kiện áp suất ổn định quanh phớt. Khi phớt duy trì độ kín, dầu không bị thất thoát và không khí không lọt vào mạch hút.
Ảnh hưởng đến tải của trục và ổ trục
Dòng dầu không cân bằng trong buồng bơm có thể tạo lực hướng kính hoặc lực dọc trục lên cánh bơm và trục. Các lực này làm tăng tải cho ổ trục và gây rung trong quá trình quay.
Buồng bơm được thiết kế phù hợp giúp phân bố áp suất đều hơn quanh bộ phận quay. Lực tác động lên trục được kiểm soát, giúp ổ trục làm việc ổn định và giảm nguy cơ lệch tâm.
Khi ổ trục và trục giữ được vị trí chính xác, khe hở bên trong buồng bơm được duy trì tốt hơn. Phớt cũng ít chịu tải ngang, từ đó giảm nguy cơ rò rỉ dầu nóng.
Vật liệu thân buồng bơm chịu được dầu nóng
Vật liệu của buồng bơm cần đáp ứng yêu cầu về nhiệt độ, áp suất và tính tương thích với dầu truyền nhiệt. Thân bơm phải duy trì độ bền cơ học trong suốt thời gian làm việc, đồng thời hạn chế biến dạng do giãn nở nhiệt.
Nếu vật liệu không phù hợp, thân bơm có thể bị ăn mòn, biến dạng hoặc suy giảm độ kín tại các mặt ghép. Sự thay đổi kích thước do nhiệt cũng có thể làm khoảng hở giữa phần quay và phần tĩnh thay đổi.
Vật liệu và lớp hoàn thiện bề mặt bên trong cần được lựa chọn theo loại dầu và điều kiện vận hành. Bề mặt ít bám cặn giúp dầu đi qua thuận hơn và giảm nguy cơ làm xước cánh bơm hoặc phớt.
Khả năng chịu giãn nở nhiệt
Khi RY80-50-250A khởi động, thân bơm và các chi tiết bên trong tăng nhiệt. Khi dừng, chúng nguội đi. Sự giãn nở và co lại lặp lại có thể làm thay đổi vị trí tương đối giữa cánh bơm, buồng bơm, trục và phớt.
Thiết kế buồng bơm cần tính đến các thay đổi kích thước này. Khe hở phải đủ để tránh cọ xát khi nóng nhưng không quá lớn để gây rò nội khi làm việc.
Nếu giãn nở không được kiểm soát, bơm có thể rung, phát tiếng ồn hoặc tăng nhiệt. Những hiện tượng này làm giảm hiệu suất và rút ngắn tuổi thọ của cụm làm kín.
Khả năng thoát khí và xả dầu
Không khí trong buồng bơm làm dòng dầu dao động và có thể khiến bơm không đạt lưu lượng. Thiết kế cần hỗ trợ việc xả khí trong quá trình mồi và khởi động hệ thống.
Khi cần bảo dưỡng hoặc thay dầu, khả năng xả dầu cũng có ý nghĩa quan trọng. Dầu còn giữ trong buồng bơm có thể gây nguy hiểm nếu nhiệt độ chưa giảm hoặc làm bẩn khu vực thao tác.
Các vị trí xả khí, xả dầu và kiểm tra cần được bố trí thuận tiện nhưng vẫn bảo đảm độ kín khi bơm vận hành. Thiết kế hợp lý giúp giảm thời gian chuẩn bị và bảo dưỡng RY80-50-250A.
Ảnh hưởng của cặn bẩn đến buồng bơm
Cặn trong dầu có thể bám tại thành buồng, cánh bơm và các khe hẹp. Lớp cặn làm thay đổi tiết diện dòng chảy, tăng ma sát và tạo thêm trở lực.
Khi cặn tích tụ, lưu lượng và cột áp có thể giảm. Cặn cứng cũng có thể làm xước bề mặt cánh bơm, gây kẹt khe hở hoặc ảnh hưởng đến phớt.
Thiết kế buồng bơm thuận lợi cho vệ sinh giúp rút ngắn thời gian bảo dưỡng. Tuy nhiên, biện pháp quan trọng vẫn là kiểm soát chất lượng dầu, vệ sinh bộ lọc và ngăn tạp chất đi vào mạch tuần hoàn.
Mối liên hệ giữa buồng bơm và hiệu suất năng lượng
Buồng bơm có tổn thất thủy lực thấp giúp phần lớn năng lượng từ động cơ được chuyển thành dòng dầu hữu ích. Khi dòng chảy thuận và rò nội được hạn chế, RY80-50-250A có thể tạo lưu lượng cần thiết mà không phải tiêu thụ thêm năng lượng để bù tổn thất.
Ngược lại, buồng bơm có dòng chảy không thuận, khe hở lớn hoặc bề mặt bám cặn làm động cơ phải làm việc nặng hơn. Năng lượng tiêu thụ tăng nhưng lượng nhiệt đến thiết bị chưa chắc tăng tương ứng.
Trong dây chuyền hoạt động liên tục, ảnh hưởng này tích lũy theo thời gian. Vì vậy, thiết kế buồng bơm và tình trạng bên trong cần được xem xét khi đánh giá chi phí vận hành.
Ảnh hưởng đến độ ổn định của dòng dầu
Dòng dầu ổn định yêu cầu áp suất trong buồng bơm không dao động quá lớn. Hình dạng buồng, cửa hút, cửa đẩy và sự phối hợp với cánh bơm đều ảnh hưởng đến độ ổn định này.
Buồng bơm phù hợp giúp dầu đi qua liên tục, giảm xung áp và hạn chế vùng xoáy. Dòng dầu ổn định giúp các thiết bị như áo gia nhiệt và bộ trao đổi nhiệt nhận nhiệt đều hơn.
Nếu dòng trong buồng bơm bị dao động, nhiệt độ tại thiết bị nhận nhiệt có thể thay đổi theo. Điều này ảnh hưởng đến chất lượng sản phẩm, đặc biệt trong các công đoạn sấy, phản ứng, cô đặc và giữ nhiệt.
Sự phù hợp giữa buồng bơm và đường ống
Buồng bơm có thể được thiết kế tốt nhưng hiệu quả vẫn giảm nếu đường ống kết nối tạo trở lực quá lớn. Kích thước cửa hút và cửa đẩy cần phù hợp với đường kính ống, hướng dòng và cách bố trí van.
Đường hút không phù hợp có thể làm mất điều kiện hút. Đường đẩy quá nhỏ làm tăng áp suất cần thiết. Các đoạn co ngay sát cửa bơm có thể tạo xoáy và làm dòng vào không đều.
Khi lắp RY80-50-250A, cần tránh để đường ống truyền tải trọng hoặc rung vào thân bơm. Căn chỉnh đúng giúp bảo vệ buồng bơm, trục, ổ trục và phớt trong quá trình vận hành.
Bảo dưỡng dựa trên tình trạng buồng bơm
Các dấu hiệu như lưu lượng giảm, áp suất đẩy thấp, tiếng ồn tăng, rung bất thường hoặc nhiệt độ bơm cao có thể liên quan đến buồng bơm. Khi xuất hiện những dấu hiệu này, cần kiểm tra cánh bơm, khe hở, bề mặt bên trong và khả năng có cặn.
Không nên chỉ tăng tốc độ hoặc điều chỉnh van để bù cho sự suy giảm mà chưa xác định nguyên nhân. Cách làm này có thể làm động cơ quá tải và tăng mức độ hư hỏng bên trong.
Bảo dưỡng cần bao gồm vệ sinh buồng bơm, kiểm tra độ mòn của cánh, đo tình trạng trục và thay thế gioăng khi cần. Sau khi lắp lại, cần kiểm tra độ kín và khả năng duy trì lưu lượng ở điều kiện làm việc.
Thiết kế buồng bơm quyết định những gì ở RY80-50-250A
Thiết kế buồng bơm ảnh hưởng trực tiếp đến lưu lượng, cột áp, tổn thất năng lượng, nguy cơ xâm thực, nhiệt độ tại cụm phớt, tải lên ổ trục và độ ổn định của dòng dầu trong Bơm dầu truyền nhiệt RY80-50-250A.
Một buồng bơm phù hợp giúp dầu đi vào đều, được cánh bơm truyền năng lượng hiệu quả và ra cửa đẩy với mức tổn thất thấp. Khe hở hợp lý hạn chế rò nội, còn vật liệu và kết cấu chịu nhiệt giúp bơm duy trì độ kín trong quá trình vận hành dài.
Hiệu quả của RY80-50-250A vì vậy phụ thuộc cả vào thiết kế bên trong buồng bơm và sự phù hợp với dầu, đường ống, động cơ cùng thiết bị trao đổi nhiệt. Khi các yếu tố này được phối hợp đúng, buồng bơm hỗ trợ thiết bị duy trì dòng dầu ổn định, giảm tiêu hao năng lượng và tăng độ bền cho toàn bộ hệ thống gia nhiệt.

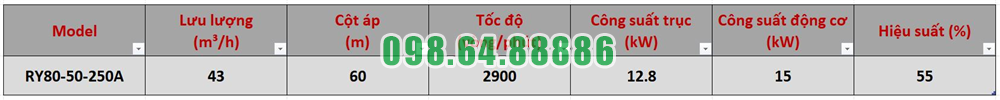

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

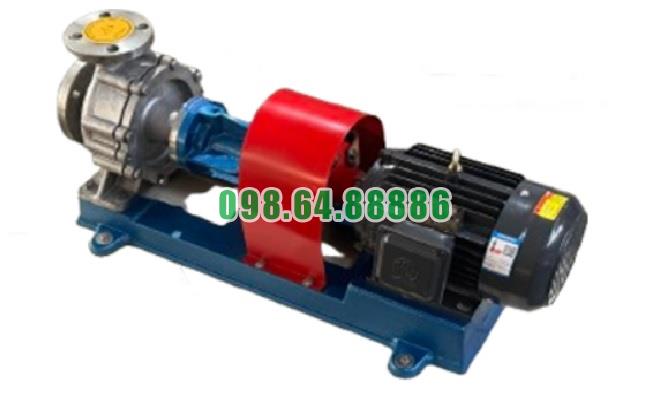

Hình ảnh thực tế bơm dầu truyền nhiệt RY
