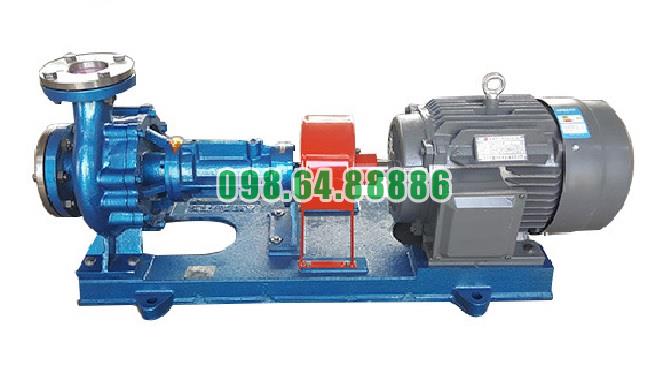

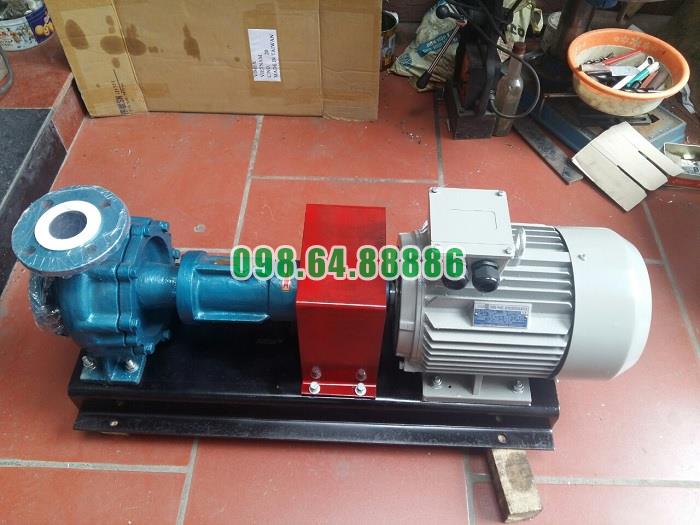

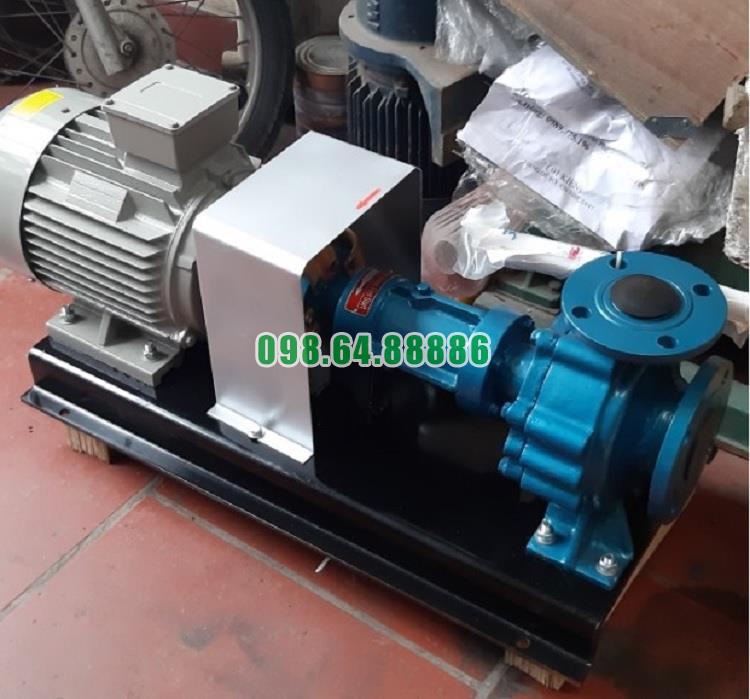

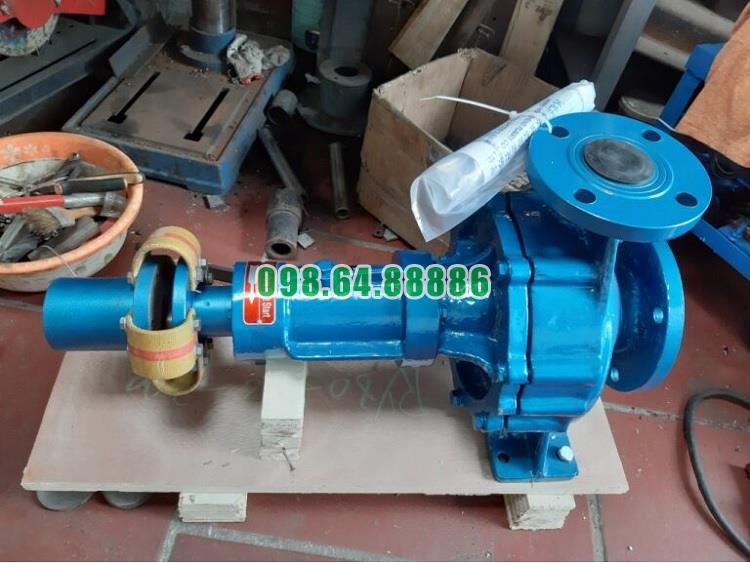

Bơm tuần hoàn dầu công nghiệp RY25-25-160 lưu lượng 3 m3/h, công suất 1.5 kW, cột áp 27 m, tốc độ 2.900 vòng/phút

Nguyên tắc bảo vệ phớt làm kín trong Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 sử dụng bộ chèn packing kết hợp với phớt dầu cao su chịu nhiệt để hạn chế dầu nóng rò rỉ dọc theo trục. Trong đó, packing là lớp làm kín chính tại khu vực tiếp xúc với dầu, còn phớt dầu phía sau tạo lớp bảo vệ bổ sung cho khoang ổ bi.

Nguyên tắc bảo vệ cụm làm kín là giảm nhiệt truyền đến phớt, giữ trục quay đồng tâm, duy trì một lượng dầu ổn định trong thân bơm và tránh để bộ làm kín chịu áp suất, ma sát hoặc nhiệt độ tăng đột ngột.

Packing chịu trách nhiệm làm kín ban đầu

Packing được lắp trong buồng làm kín quanh trục bơm. Khi nắp chèn được siết, các vòng packing ép nhẹ lên bề mặt trục, tạo lực cản để hạn chế dầu nóng thoát ra ngoài.

Packing cần được điều chỉnh ở mức phù hợp:

• Siết quá lỏng làm dầu rò nhiều.
• Siết quá chặt làm ma sát với trục tăng.
• Ma sát lớn khiến khu vực làm kín phát nhiệt.
• Nhiệt cao làm packing nhanh chai cứng và mài mòn.
• Trục có thể bị xước tại vị trí tiếp xúc.

Vì vậy, packing không nên được ép kín tuyệt đối bằng lực siết quá lớn. Yêu cầu quan trọng là duy trì độ kín cần thiết nhưng vẫn tránh tạo ma sát quá mức lên trục.

Phớt dầu tạo lớp bảo vệ thứ hai

Phớt dầu cao su chịu nhiệt được bố trí phía sau packing, gần cụm ổ trục. Bộ phận này không phải lớp trực tiếp tiếp nhận toàn bộ áp suất dầu trong thân bơm mà chủ yếu hỗ trợ ngăn phần dầu rò còn lại đi sâu vào khoang ổ bi.

Phớt dầu còn giúp giữ dầu hoặc mỡ bôi trơn trong thân ổ trục, tránh chất bôi trơn thoát ra ngoài.

Cách bố trí packing và phớt dầu theo hai lớp mang lại ba tác dụng:

• Packing hạn chế lượng dầu rò chính.
• Phớt dầu ngăn dầu nóng tiếp cận ổ bi.
• Khoang ổ trục giữ được môi trường bôi trơn ổn định.

Nếu packing bị hỏng hoặc rò quá nhiều, phớt dầu phía sau sẽ phải tiếp xúc với lượng dầu nóng vượt quá chức năng bình thường và nhanh xuống cấp.

Tản nhiệt tự nhiên giúp giảm nhiệt tại phớt

Thân bơm RY25-25-160 tiếp xúc trực tiếp với dầu nóng, trong khi cụm phớt và ổ bi cần làm việc ở nhiệt độ thấp hơn. Bơm vì vậy bố trí nắp bơm, giá đỡ và khoảng cách kết cấu giữa buồng dầu nóng với thân ổ trục.

Nhiệt được truyền dần qua các chi tiết kim loại và phát tán ra không khí trước khi đi đến phớt dầu. Cơ chế tản nhiệt tự nhiên này giúp:

• Giảm nhiệt truyền trực tiếp đến phớt.
• Hạn chế cao su chịu nhiệt bị chai cứng.
• Bảo vệ chất bôi trơn trong khoang ổ bi.
• Giảm biến dạng nhiệt tại khu vực làm kín.
• Kéo dài thời gian làm việc của packing và phớt dầu.

Khu vực quanh nắp bơm và thân ổ trục cần được giữ thông thoáng. Bụi và dầu bẩn bám dày trên bề mặt có thể cản trở quá trình thoát nhiệt.

Giữ trục đồng tâm để tránh mài mòn lệch

Packing và phớt dầu tiếp xúc trực tiếp với trục đang quay ở tốc độ 2.900 vòng/phút. Vì vậy, độ đồng tâm của trục ảnh hưởng rất lớn đến tuổi thọ cụm làm kín.

Nếu trục bơm và trục động cơ bị lệch:

• Trục quay đảo tại vị trí làm kín.
• Packing bị ép mạnh ở một phía.
• Phớt dầu mòn không đều.
• Nhiệt ma sát tăng.
• Dầu rò rỉ nhiều hơn.
• Mép phớt có thể bị rách hoặc biến dạng.

Bơm và động cơ cần được căn chỉnh chính xác trước khi vận hành. Hai ổ bi cũng phải ở trạng thái tốt để giữ rôto đúng tâm và hạn chế trục dịch chuyển theo phương hướng kính hoặc dọc trục.

Không để bơm chạy khô

Dầu trong thân bơm có vai trò tiếp nhận nhiệt và hỗ trợ làm mát khu vực tiếp xúc giữa trục với packing. Nếu bơm chạy khi chưa được mồi đầy dầu, bộ làm kín sẽ nhanh chóng phát nhiệt do ma sát khô.

Chạy khô có thể gây:

• Packing cháy hoặc chai cứng.
• Phớt dầu mất tính đàn hồi.
• Bề mặt trục bị xước.
• Khu vực làm kín nóng bất thường.
• Dầu rò nhiều khi bơm được cấp lại môi chất.

Trước khi khởi động, thân bơm và đường hút phải được điền đầy dầu. Cần quay khớp nối bằng tay để kiểm tra trục chuyển động nhẹ, không bị kẹt tại bộ chèn.

Gia nhiệt từ từ để tránh sốc nhiệt

Khi dầu nóng đi vào bơm quá nhanh, trục, thân bơm, packing và phớt dầu sẽ giãn nở với tốc độ khác nhau. Sự thay đổi đột ngột có thể làm khe hở tại cụm làm kín biến đổi và gây rò rỉ.

RY25-25-160 cần được gia nhiệt từ từ, với tốc độ tăng nhiệt không quá khoảng 50°C mỗi giờ. Chênh lệch giữa nhiệt độ dầu vào và thân bơm cũng cần được kiểm soát.

Gia nhiệt chậm giúp:

• Các chi tiết giãn nở đồng đều.
• Packing thích nghi dần với nhiệt độ.
• Mép phớt dầu không bị biến dạng đột ngột.
• Hạn chế ứng suất nhiệt trên trục.
• Duy trì độ kín ổn định sau khi đạt nhiệt độ làm việc.

Loại bỏ nước và không khí trong dầu

Nước còn lại trong hệ thống có thể hóa hơi khi nhiệt độ dầu tăng. Hơi nước làm áp suất dao động, gây rung và tạo tải bất thường lên bộ làm kín.

Trong lần vận hành đầu, dầu cần được duy trì ở khoảng 100–130°C để thực hiện quá trình khử nước trước khi tiếp tục nâng lên nhiệt độ cao hơn.

Việc loại bỏ nước và không khí giúp:

• Áp suất trong thân bơm ổn định.
• Packing không phải chịu xung áp liên tục.
• Giảm rung tại vị trí trục.
• Hạn chế dầu phun ra ngoài qua khe hở làm kín.
• Bảo vệ mép phớt dầu khỏi biến động áp suất.

Duy trì lưu lượng tối thiểu qua bơm

RY25-25-160 không nên vận hành kéo dài dưới khoảng 30% lưu lượng thiết kế, tương ứng khoảng 0,9 m³/h.

Khi lưu lượng quá thấp, dầu lưu lại lâu trong thân bơm và nhiệt độ cục bộ tăng. Nhiệt này truyền đến trục, packing và phớt dầu, làm cụm làm kín nhanh xuống cấp.

Duy trì lưu lượng phù hợp giúp đưa nhiệt ra khỏi thân bơm liên tục. Nếu hệ thống thường xuyên giảm nhu cầu dầu, nên bố trí đường bypass để bảo đảm luôn có lượng dầu tối thiểu đi qua bơm.

Tránh áp suất tăng đột ngột

Đóng van xả quá nhanh hoặc vận hành bơm lâu khi van xả đóng kín có thể làm áp suất và nhiệt độ trong thân bơm tăng lên. Khi đó, packing phải chịu tải cao hơn và lượng dầu rò có thể tăng mạnh.

Để bảo vệ phớt làm kín cần:

• Mở van xả từ từ sau khi khởi động.
• Không chạy bơm với van xả đóng kín quá ba phút.
• Đóng van từ từ khi dừng hệ thống.
• Không điều chỉnh lưu lượng bằng cách khép van hút.
• Theo dõi áp suất xả trong quá trình vận hành.

Áp suất ổn định giúp packing duy trì lực làm kín đều và giảm tải cho phớt dầu phía sau.

Sử dụng dầu sạch, không chứa hạt rắn

Hạt cặn trong dầu có thể đi vào khe tiếp xúc giữa trục và packing. Khi trục quay, các hạt này hoạt động như vật liệu mài, làm xước bề mặt trục và phá hỏng bộ chèn.

Dầu bẩn còn có thể làm packing bị cứng, mất độ đàn hồi và rò rỉ nhiều hơn.

Để bảo vệ cụm làm kín, hệ thống cần:

• Súc rửa đường ống trước khi vận hành.
• Lắp bộ lọc trên đường hút.
• Vệ sinh bộ lọc định kỳ.
• Theo dõi tình trạng dầu truyền nhiệt.
• Thay dầu khi dầu xuống cấp hoặc tạo nhiều cặn.

Nguyên tắc bảo vệ phớt làm kín của Bơm dầu truyền nhiệt RY25-25-160 là sử dụng packing làm lớp kín chính và phớt dầu chịu nhiệt làm lớp bảo vệ phía sau. Hiệu quả làm kín phụ thuộc vào việc điều chỉnh packing vừa đủ, giữ trục đồng tâm và hạn chế nhiệt truyền đến cụm phớt.

Bơm phải được mồi đầy dầu, gia nhiệt từ từ, loại bỏ nước và duy trì lưu lượng tối thiểu khoảng 0,9 m³/h. Đồng thời, dầu cần sạch, áp suất phải ổn định và khu vực tản nhiệt luôn thông thoáng.

Thực hiện đúng những nguyên tắc này giúp hạn chế rò rỉ dầu nóng, bảo vệ khoang ổ bi và kéo dài tuổi thọ packing, phớt dầu cũng như bề mặt trục bơm.

Cấu tạo vòng bi chịu nhiệt trong Bơm dầu truyền nhiệt RY25-25-160

Cụm vòng bi của Bơm dầu truyền nhiệt RY25-25-160 có nhiệm vụ đỡ trục, giữ bánh công tác quay đúng tâm và tiếp nhận tải phát sinh khi bơm vận hành ở tốc độ 2.900 vòng/phút. Do bơm làm việc với dầu truyền nhiệt có nhiệt độ cao, cụm vòng bi được bố trí tách khỏi buồng bơm và kết hợp với kết cấu tản nhiệt tự nhiên để hạn chế nhiệt truyền trực tiếp đến ổ đỡ.

Tài liệu kỹ thuật của bơm thể hiện cụm ổ trục sử dụng hai vòng bi đặt trong thân ổ trục. Tuy nhiên, tài liệu không công bố cụ thể mã vòng bi, cấp khe hở, vật liệu chế tạo hoặc loại vòng cách. Vì vậy, đặc tính chịu nhiệt của cụm ổ bi cần được hiểu chủ yếu dựa trên cách bố trí, khả năng bôi trơn và cơ chế giảm truyền nhiệt của toàn bộ kết cấu bơm.

Hai vòng bi đỡ trục bơm

Bên trong thân ổ trục của RY25-25-160 được bố trí hai vòng bi để nâng đỡ trục tại hai vị trí. Cách bố trí này giúp trục giữ được độ ổn định khi truyền mô-men từ động cơ đến bánh công tác.

Hai vòng bi cùng thực hiện các nhiệm vụ chính:

• Giữ trục bơm quay đúng tâm.
• Hạn chế độ võng của trục.
• Tiếp nhận tải trọng hướng kính do bánh công tác tạo ra.
• Hỗ trợ kiểm soát chuyển động dọc trục.
• Giảm ma sát giữa trục quay và thân đỡ.
• Duy trì khe hở làm việc ổn định giữa bánh công tác và thân bơm.

Khi hai vòng bi làm việc đồng đều, bánh công tác có thể quay ổn định, hạn chế va chạm và giảm rung động cho toàn bộ cụm bơm.

Thân ổ trục bảo vệ vòng bi

Các vòng bi không đặt trực tiếp trong buồng dầu nóng mà được lắp bên trong một thân ổ trục riêng. Bộ phận này vừa định vị vòng bi, vừa bảo vệ chúng khỏi bụi bẩn, tác động cơ học và môi trường bên ngoài.

Thân ổ trục có vai trò:

• Giữ vòng ngoài của vòng bi đúng vị trí.
• Duy trì khoảng cách giữa hai vòng bi.
• Chứa chất bôi trơn.
• Phân tán nhiệt ra môi trường xung quanh.
• Tạo bề mặt lắp ghép chắc chắn cho cụm trục.
• Hỗ trợ tháo lắp vòng bi khi bảo trì.

Độ chính xác của thân ổ trục ảnh hưởng trực tiếp đến độ đồng tâm của trục. Nếu vị trí lắp vòng bi bị mòn, biến dạng hoặc sai lệch, trục có thể rung, làm nóng ổ bi và gây mài mòn bộ phận làm kín.

Trục bơm đi xuyên qua hai vòng bi

Trục là chi tiết kết nối giữa khớp nối và bánh công tác. Một đầu trục nhận mô-men từ động cơ, đầu còn lại mang bánh công tác bên trong thân bơm.

Hai vòng bi được lắp trên trục để tạo thành các điểm đỡ ổn định. Khi trục quay ở tốc độ cao, vòng trong của vòng bi quay theo trục, trong khi vòng ngoài được giữ cố định trong thân ổ trục.

Các phần tử lăn nằm giữa vòng trong và vòng ngoài giúp chuyển chuyển động trượt thành chuyển động lăn. Nhờ đó, ma sát được giảm đáng kể so với việc để trục tiếp xúc trực tiếp với thân đỡ.

Khoảng cách với buồng bơm giúp giảm truyền nhiệt

Một đặc điểm quan trọng trong cấu tạo RY25-25-160 là cụm vòng bi được đặt cách buồng bơm một khoảng nhất định. Nhiệt từ dầu nóng phải truyền qua nắp bơm, vùng trục và phần giá đỡ trước khi đến được thân ổ trục.

Khoảng cách kết cấu này giúp giảm tốc độ truyền nhiệt đến vòng bi. Nhiệt được phân tán dần trên các bề mặt kim loại trước khi ảnh hưởng đến chất bôi trơn và phần tử lăn.

Nhờ đó, vòng bi không phải tiếp xúc trực tiếp với dầu truyền nhiệt có nhiệt độ cao. Đây là yếu tố quan trọng giúp cụm ổ đỡ làm việc ổn định trong môi trường bơm dầu nóng.

Cơ chế tản nhiệt tự nhiên bảo vệ vòng bi

RY25-25-160 sử dụng phương pháp tản nhiệt tự nhiên thay cho hệ thống nước làm mát truyền thống. Nhiệt truyền từ buồng bơm được phân tán qua các bộ phận trung gian rồi thoát ra không khí xung quanh.

Thân ổ trục và giá đỡ đóng vai trò như các bề mặt giải nhiệt. Không khí lưu thông quanh bơm giúp đưa một phần nhiệt ra môi trường, hạn chế tình trạng nhiệt tích tụ tại vòng bi.

Để cơ chế này hoạt động hiệu quả, cụm ổ trục cần được đặt ở vị trí thông thoáng. Không nên bọc vật liệu cách nhiệt kín quanh thân ổ trục hoặc đặt bơm quá sát tường làm cản trở lưu thông không khí.

Chất bôi trơn bên trong cụm vòng bi

Vòng bi cần được bôi trơn để tạo lớp màng ngăn cách giữa các bề mặt kim loại chuyển động. Lớp bôi trơn giúp giảm ma sát, hạn chế mài mòn và hỗ trợ phân tán nhiệt phát sinh trong quá trình vận hành.

Lượng chất bôi trơn ban đầu của cụm vòng bi có thể đáp ứng khoảng 3.000 giờ hoạt động trong điều kiện phù hợp. Chu kỳ thực tế còn phụ thuộc vào nhiệt độ ổ bi, thời gian vận hành và tình trạng của môi trường làm việc.

Chất bôi trơn cần đáp ứng các yêu cầu:

• Không bị suy giảm nhanh ở nhiệt độ làm việc của ổ bi.
• Duy trì được độ nhớt và màng bôi trơn.
• Không chứa nước, bụi hoặc tạp chất.
• Không bị khô cứng hoặc biến chất.
• Có lượng vừa đủ, không quá ít hoặc quá nhiều.

Bổ sung quá nhiều chất bôi trơn có thể làm tăng lực cản, khiến vòng bi nóng hơn. Ngược lại, thiếu bôi trơn làm tăng tiếp xúc kim loại, gây tiếng kêu và mài mòn nhanh.

Vòng bi chịu tải hướng kính

Khi bánh công tác quay và đẩy dầu ra ngoài, trục bơm chịu lực hướng kính phát sinh từ áp suất không đồng đều trong thân bơm. Hai vòng bi có nhiệm vụ tiếp nhận và phân bố lực này.

Nếu bánh công tác bị bám cặn, mất cân bằng hoặc làm việc ngoài vùng lưu lượng phù hợp, lực hướng kính có thể tăng. Khi đó, vòng bi dễ nóng, rung và phát ra tiếng ồn bất thường.

Việc duy trì dòng dầu ổn định và giữ bánh công tác sạch giúp giảm tải cho cụm vòng bi.

Khả năng kiểm soát chuyển động dọc trục

Ngoài tải hướng kính, trục còn có thể chịu lực dọc trục do chênh lệch áp suất giữa hai phía của bánh công tác. Cụm hai vòng bi hỗ trợ giữ trục không dịch chuyển quá mức theo chiều dài.

Khả năng định vị dọc trục giúp:

• Giữ bánh công tác đúng vị trí.
• Hạn chế bánh công tác cọ vào thân bơm.
• Bảo vệ bộ chèn làm kín.
• Duy trì khoảng cách ổn định tại khớp nối.
• Giảm rung động khi tải thay đổi.

Nếu vòng bi bị mòn hoặc khe hở tăng quá mức, trục có thể dịch chuyển, gây tiếng va chạm và làm giảm độ kín của bơm.

Liên kết với khớp nối và động cơ

Đầu trục bơm được kết nối với động cơ thông qua khớp nối mềm. Vòng bi giữ trục ổn định trong quá trình tiếp nhận mô-men từ động cơ.

Nếu trục động cơ và trục bơm không đồng tâm, lực lệch sẽ truyền trực tiếp đến vòng bi. Điều này làm vòng bi chịu tải không đều, tăng nhiệt độ và rút ngắn tuổi thọ.

Sai lệch tại vành khớp nối cần được kiểm soát không vượt quá khoảng 0,1 mm. Khoảng cách giữa hai đầu trục nên duy trì trong khoảng 2–3 mm để tránh tiếp xúc khi các chi tiết giãn nở do nhiệt.

Yêu cầu kiểm tra sau 300 giờ đầu

Sau khoảng 300 giờ hoạt động đầu tiên, cụm vòng bi cần được kiểm tra để đánh giá tình trạng chạy rà. Vòng bi có thể được tháo ra, vệ sinh bằng dầu diesel sạch và quan sát kỹ các bề mặt làm việc.

Cần thay vòng bi nếu xuất hiện:

• Vết rỗ trên đường lăn.
• Vết xước sâu.
• Màu cháy do quá nhiệt.
• Khe hở lớn bất thường.
• Tiếng kêu khi quay.
• Chuyển động không đều.
• Vòng trong hoặc vòng ngoài bị lỏng.

Không nên tiếp tục sử dụng vòng bi đã hư hỏng vì có thể làm trục rung, phá hỏng bộ làm kín và gây cọ xát bánh công tác.

Dấu hiệu cụm vòng bi hoạt động bất thường

Trong quá trình vận hành, cần kiểm tra cụm ổ trục khi xuất hiện các dấu hiệu:

• Nhiệt độ ổ bi tăng nhanh.
• Có tiếng rít, tiếng gõ hoặc tiếng lạo xạo.
• Độ rung của bơm tăng.
• Dòng điện động cơ cao hơn bình thường.
• Trục quay nặng khi kiểm tra bằng tay.
• Chất bôi trơn đổi màu hoặc có mùi khét.
• Rò rỉ dầu tại vị trí phớt.
• Khớp nối rung hoặc mòn không đều.

Những hiện tượng này có thể bắt nguồn từ thiếu bôi trơn, lệch tâm, vòng bi hỏng, đường ống kéo lệch thân bơm hoặc bánh công tác mất cân bằng.

Cụm vòng bi của Bơm dầu truyền nhiệt RY25-25-160 gồm hai vòng bi được lắp trong thân ổ trục riêng để đỡ trục, tiếp nhận tải và giữ bánh công tác quay ổn định ở tốc độ 2.900 vòng/phút.

Khả năng làm việc trong hệ thống nhiệt độ cao được hỗ trợ bởi vị trí vòng bi cách xa buồng bơm, kết cấu tản nhiệt tự nhiên và chất bôi trơn phù hợp. Tài liệu không công bố cụ thể mã vòng bi, vật liệu hoặc cấp khe hở chịu nhiệt, vì vậy khi thay thế cần lựa chọn vòng bi đúng kích thước và yêu cầu kỹ thuật của nhà sản xuất.

Kiểm tra vòng bi sau 300 giờ đầu, duy trì bôi trơn đúng mức và căn chỉnh chính xác khớp nối là những yếu tố quan trọng giúp cụm ổ trục hoạt động ổn định, hạn chế quá nhiệt và kéo dài tuổi thọ của bơm.
